業內最新消息，全球印制電路板（PCB）供應鏈巨頭欣興電子的廠房上周六下午 15 點多突發大火。

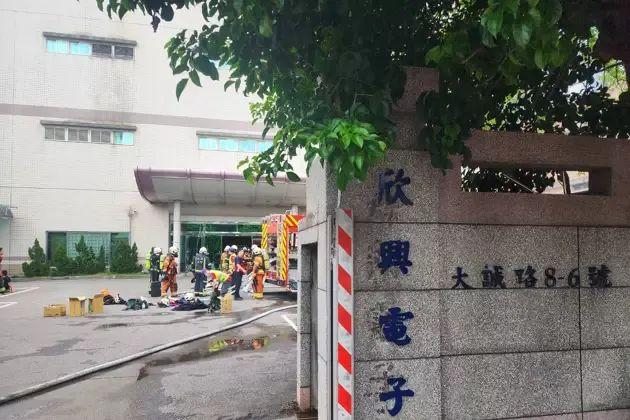

據悉，欣興電子在大陸和臺灣擁有十幾家工廠，本次起火的是桃園市桃園區的大誠廠，最初的起火點在該廠房的 4 樓，因?yàn)楝F(xiàn)場大多為易燃物品，導致火勢一發不可收拾。

隨后當?shù)叵啦块T(mén)趕往現場，一小時后火勢得到控制，最后于 17:10 分順利撲滅，所幸廠內暫無人員傷亡。

截至目前，該廠房的起火原因和造成的損失仍在調查和統計中。當?shù)叵啦块T(mén)表示，火勢迅速擴大的原因是該廠房中內堆積儲存了大量化學物品，均屬于助燃或易燃物質。

據知情人士透露，該廠房總高 4 層，頂樓是儲藏室，距其最近的就是 PCB 電鍍產線，因此目前初步判定起火原因可能是由于電鍍藥液溢出而導致的。

電鍍是 PCB 生產工藝流程中非常重要的一環，簡單來說就是在酸性硫酸鹽等電鍍液環境中，通過氧化還原反應在 PCB 板上沉積一層厚度均勻、表面平滑的銅膜，確保其導電互聯以及提高耐腐蝕性。

對于本次突發事件，欣興電子回應表示，初步判斷這起火災并沒有對其造成重大損失。

據悉，該廠原先的軟硬結合板轉移至新竹仁義廠生產，大誠廠則計劃轉為生產高密度連接板(HDI)，目前處于降載規劃階段，員工人數僅百人左右，遠少于滿載時期的 800人。

根據公開信息介紹，欣興電子成立于上世紀 90 年代的印制電路板(PCB)制造商，是聯電(聯華電子)集團的成員之一。

該公司總部位于臺灣桃園龜山工業區，是印制電路板(PCB)、積體電路載板(IC Carrier)產業的世界級供應商，在 PCB 供應商中一度排名世界第一，目前仍位列前五。

欣興電子前身為新興電子，聯電集團重組后改名為欣興電子，1998 年 12 月掛牌上市。

該公司是世界先進手機 HDI 板及 IC 封裝載板的主要供應商，其優勢業務包括高密度互聯板(HDI)、多層板 ( up to 30 Layers )、軟硬覆合板 、CSP(用于手機和 PDA 上)、多層的 CSP、modules、PBGA 等。

據悉，欣興電子分為 PCB 事業部、載板事業部、IC 代工預燒測試事業部，十幾個工廠均布局在中國大陸和臺灣，是華人地區最大的 PCB 產業公司。

該公司在臺灣地區有 10 座 Fab，均坐落在桃園和新竹一帶，其中有 4 座 HDI 廠、5 座載板廠以及 1 座 IC 預燒測試廠;在大陸地區有四個生產基地，分別是蘇州群策、深圳聯能、昆山欣興同泰和昆山鼎鑫。
