電源無處不在，從發電側一直到芯片端都有不同種類的電源來承載著供電的需求。在發電側的是一次電源，將電流從交流轉成直流，需要完成功率校正、大功率的拓?fù)?、DC/DC的變化等功能。之后通過接口的保護到達了客戶的單板側之后，需要進行直流電的二次變化，這部分電源也就被稱為了二次電源。二次電源的種類更豐富，像IC的控制、不同的PWM控制，需要有不同的拓?fù)?，?duì)電源進行隔離，也會涉及到IGBT、碳化硅、輔助電源等器件。

而最最根本的目的在于，我們需要給后端的信號鏈和控制芯片等供電，也就是芯片側的供電，才能實現信號采集、計算和處理等等一系列的工作。負責芯片側的供電的就被稱為是三次電源。

ADI公司亞太區電源市場經理黃慶義表示，三次電源的要求比較高，衍生出了多種不同的復雜的功能。像電源監控、持續控制、參考、低噪聲等等。而種類也非常多，從很低的功率等級到幾千瓦、幾兆瓦都有覆蓋，涉及到了各種不同的隔離式、非隔離的拓?fù)洹＿@個領域的電源技術設計的種類非常多，是一個多學科交叉的領域。

而隨著新興應用不斷發展，對于三次電源的要求也不斷提高。業界也創新出了多種不同的技術來實現更高的電源性能。

據黃慶義分享，目前電源領域市場需求比較強烈，發展非常迅速的有幾個技術方向，各種技術的類型都代表了它在行業中應用的需求以及市場的發展方向。

比如Silent Switcher，傳統的電源開關噪聲比較大，Silent Switcher的技術可以在很大程度上降低開關噪聲。模塊技術，大大降低了電源設計的面積，同時大幅提高可靠性。LDO技術，噪聲水平非常接近電池，甚至比電池噪聲還要低，這樣使得用戶在進行噪聲敏感的電路設計時，可以獲得比較好的電源保障。還有功耗越來越低，到納安級別的電源，也是希望有更可靠、更穩定的電源設計。此外對功率保護、電源診斷類電源的需求會越來越強烈。

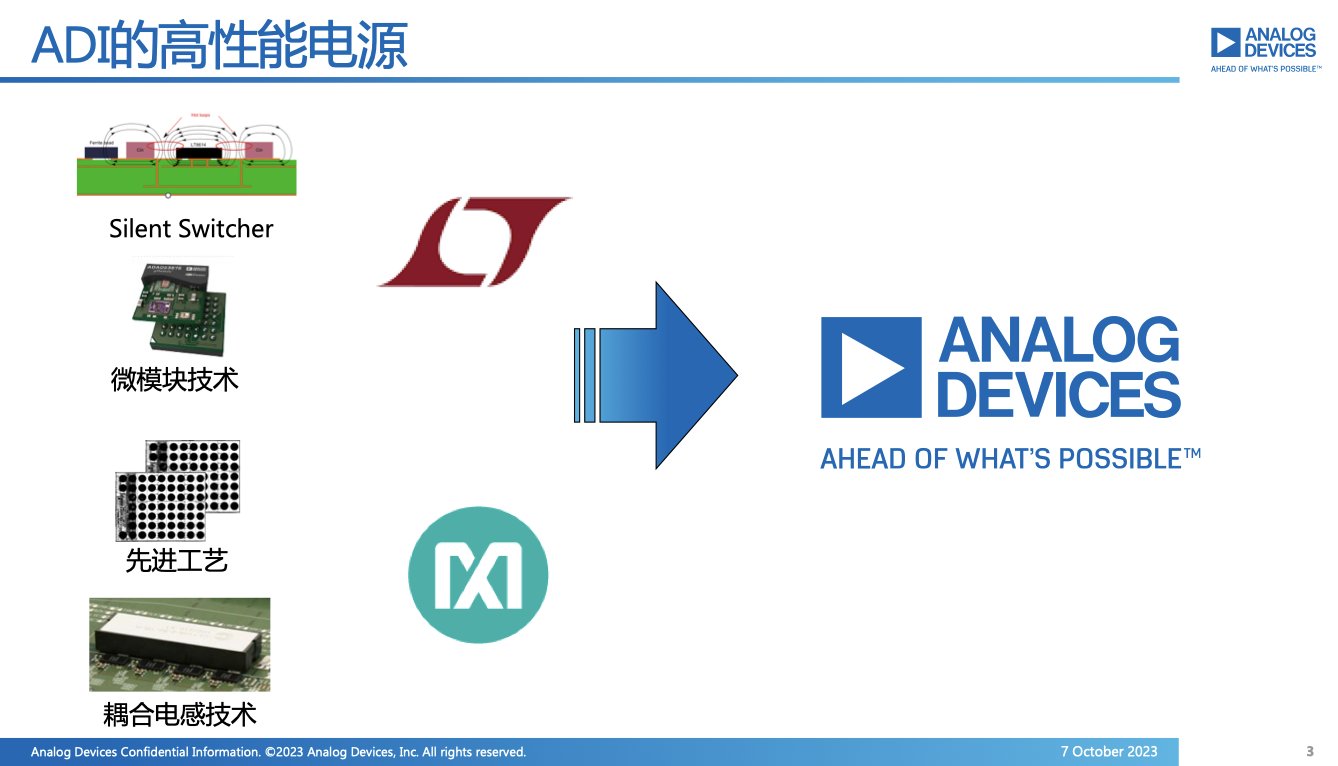

而在這些技術當中，Silent Switcher和模塊化是ADI比較關注的方向。從多年前對于美信和凌力爾特的技術并購之后，ADI目前整合了先進工藝、耦合電感、Silent Switcher和微模塊技術，能夠提供業界領先的三次電源的產品組合。

Silent Switcher技術的發展和挑戰

Silent Switcher是一種可以有效解決電路噪聲和振蕩的問題的技術手段，傳統的來降低開關節點噪聲的方法包括降低開關速度和加外部吸收電路，但這些方法會降低電源轉換效率（增加開關損耗），特別是在開關頻率很高的時候。對于本身還想提高效率的電源設計而言，這樣做的話相對而言效率反而會變得很低。

ADI的的Silent Switcher技術可以比較好地解決這個問題，在比較高的開關頻率的同時，振鈴減小，產生的EMI比較低，通過傅里葉變換的諧波分量也是會低很多?？梢酝昝澜鉀Q噪聲和振蕩問題，還不會造成開關頻率的損失。

另外，由于開關頻率很高，所以選用的磁性器件會比較小。這些紋波都跟開關頻率非常有關系，像電感以及輸出電容都能大大地降低尺寸?！八允沟煤芨唛_關頻率的同時，還能保持比較高的效率，同時尺寸又比較小。這是Silent Switcher技術帶來的好處?！秉S慶義解釋到。

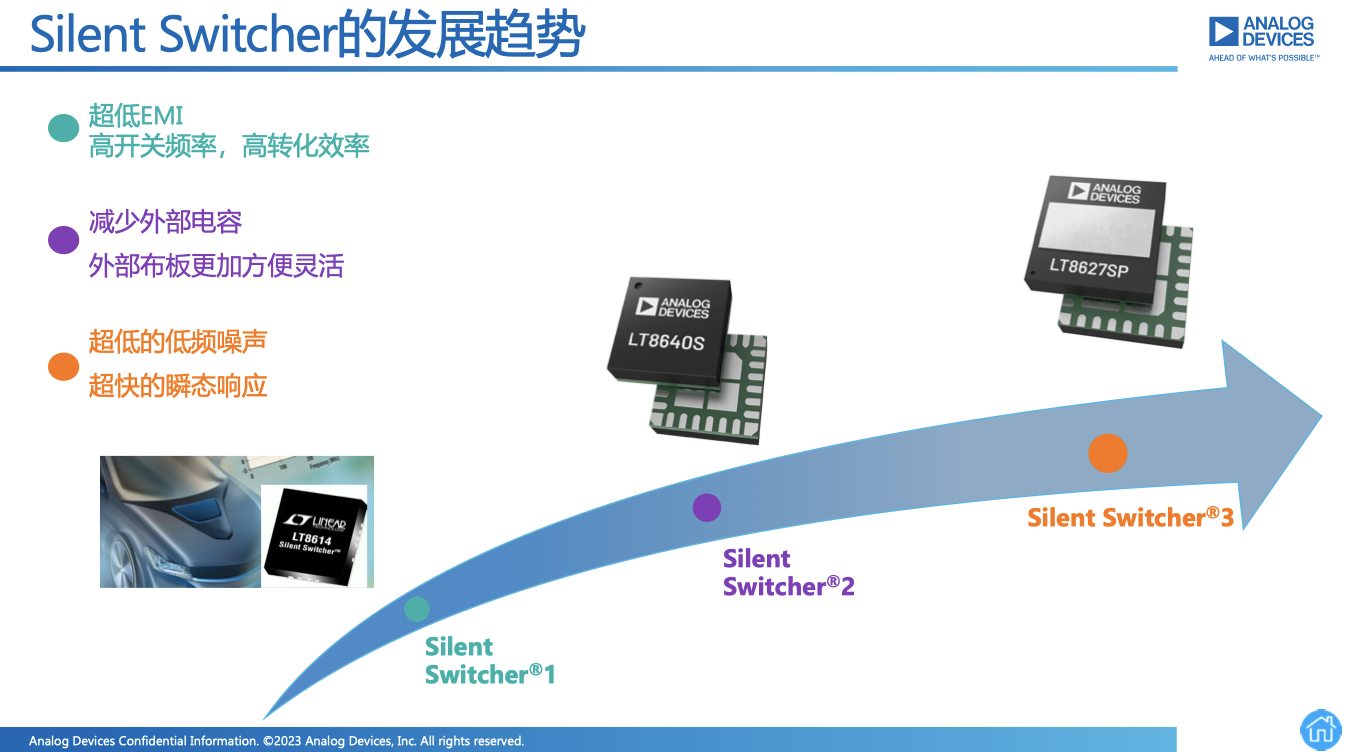

目前Silent Switcher技術最新已經到了Silent Switcher3這一代。最開始芯片需要在外部加電容，后面ADI把電容在芯片里面集成。此外，Silent Switcher 3還增加了一個額外的優勢，就是其在普通的DC/DC性能之上，還增加了一個低噪聲功能，使得它輸出的噪聲非常接近LDO的水平。所以對于很大電流的應用，但不太想用LDO的，用Silent Switcher 3的技術非常好。同時ilent Switcher 3在封裝上也很多的優化，超低的低頻噪聲、超快的瞬態響應，使得Silent Switcher 3能夠很好地解決效率、面積、電子輻射帶來的問題。

模塊化技術的發展和挑戰

而除了Silent Switcher外，電源模塊化也是一個電源發展的方向。現在的電源，尺寸越來越小了，把外圍電路全都集成在非常小的模塊里面，從而大大地降低了電源尺寸，同時為客戶設計帶來了很大的便利。相當于只用一個模塊放進去，就可以實現功能。

ADI有很多各種類型的電源模塊，例如超低噪聲的、超薄的、帶監控的，也有一些電流特別大的，多路輸出可以并聯的，多種類型供客戶選擇。

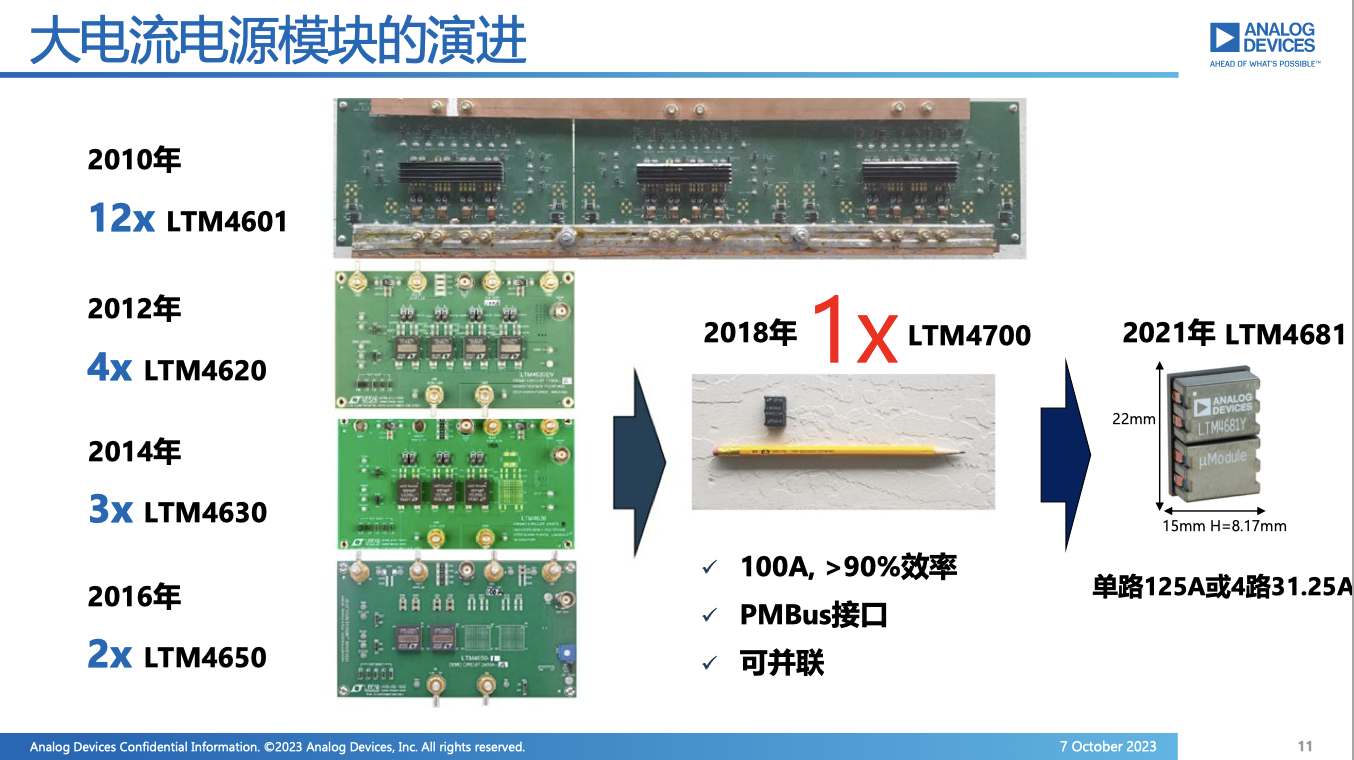

從ADI的大電流電源模塊多年的發展歷程來看，一個很明顯的變化是其功率密度會越來越高。大概十多年前，為了輸出很大的電流，需要很多個模塊并聯起來才能輸出。但到了今天，比如2021年發布的LTM4681， 22mm×15mm的面積之內，可以輸出單路125A或四路31.25A的電流。黃慶義表示，“看這些IC模塊的發展，大家都是希望進一步地減小面積，提高效率，讓客戶使用起來越來越簡單，這是ADI大電流電源模塊的發展方向?！?

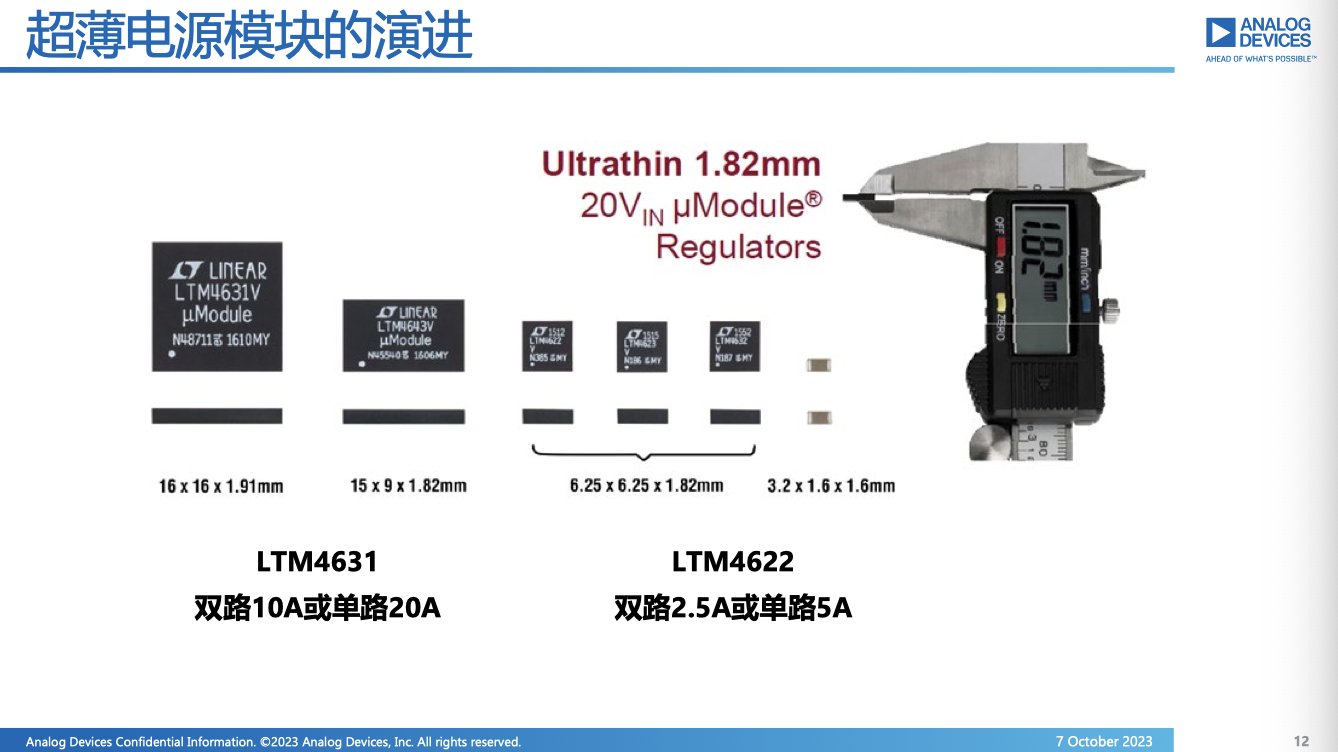

此外，在對高度要求非常高的地方，有的需要把模塊放在底部，ADI針對此類應用有超薄電源模塊。比如有到1.8毫米的，最薄的可以達到1.3毫米。

結語

電源整體的發展方向是，越來越集成，電流越來越大，厚度越來越薄。現在大家提得比較多的就是解決方案，因?yàn)殡娫礆w根到底還是為很多其他的IC和設備服務的。如果單做一個電源，還是需要了解這后面電源供電的器件，了解其電源要求。終端的客戶比較在意的是系統的指標，比如射頻的輸出等等。

另外業界談?wù)摫容^多的，就是怎么把電源方案跟其他的信號鏈產品放在一起。這樣做有很多好處，比如客戶做了這樣一個解決方案，需要驗證整個解決方案，就可以直接測輸出的性能，不再關心電源的紋波、動態的效率，可能更關注直接的射頻輸出或影像的輸出等，所以對于整個解決方案幫助很大。

而ADI同時具備完整的信號鏈技術和電源技術儲備，為客戶提供了高性能電源的整體話解決方案。
