一、前言

5G基站是5G網絡的核心設備，實現有線通信網絡與無線終端之間的無線信號傳輸，5G基站主要分為宏基站和小基站。5G基站由于通信設備功耗大，采用由電源插座、交直流配電、防雷器、整流模塊和監控模塊組成的電氣柜。所以顧名思義，5G電源就是指5G通訊設備專用電源。

5G基站電源，分兩大主流：目前，5G基站供電系統有兩大主流，一是UPS供電系統，二是HVDC 供電系統。5G基站電源的發展趨勢主要向著解決方案小型化、高頻化、高可靠性以及效率提升的目標前進。

二、典型應用拓撲

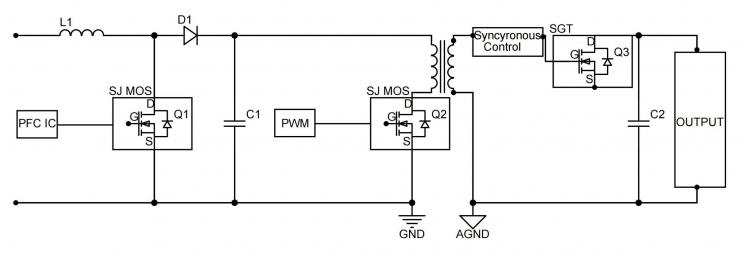

針對MOS管在5G電源上的應用，推薦瑞森半導體兩款產品系列；

在PFC線路和Flyback線路，推薦瑞森半導體超結MOSFET系列：

由原深溝槽工藝革新成多層外延工藝，具有低導通電阻，優異EMI特性，低損耗，高效率，低溫升等特性。能夠顯著降低高電壓下單位面積的導通電阻，進而降低導通損耗。同時，超結MOSFET擁有極低的FOM值，從而擁有極低的開關能量損耗和驅動能量損耗。

為適應電源系統高效率小型化的需求，同步整流線路圖推薦使用瑞森半導體低壓SGT MOS系列：

采用SGT溝槽屏蔽柵設計及工藝制造技術，具有更高的工藝穩定性和可靠性及更快的開關速度、更小的柵電荷和更高的應用效率等優點。

三、推薦產品選型

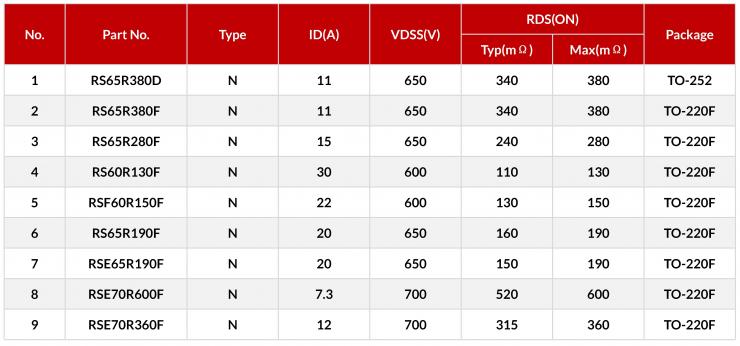

針對5G線路圖的PFC線路和Flyback線路，推薦瑞森半導體超結MOSFET系列。

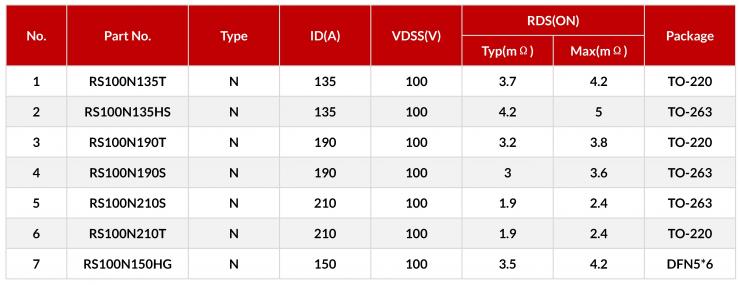

為適應電源系統高效率小型化的需求，同步整流線路推薦使用瑞森半導體低壓SGT MOS系列。
