功率密度是電源設計的永恒話題，而隨著近年來各類創新應用對于功率等級的提高，要在同樣甚至更小的體積中達成同樣的供電需求，就勢必要把功率密度推向更高的緯度。而追求電源設計功率密度的提升，最根本的是要從器件層面入手。對于電源芯片而言，提升功率密度絕非易事。在提升的同時，就會面對著來自散熱、EMI等因素帶來的反制。功率密度的提升絕非提高電壓電流那么簡單，而是需要來自芯片前道的材料、工藝、電路設計和來自后道封裝的多方面配合。那么如何克服一系列的挑戰，將電源芯片的功率密度卷出新高度？TI于近日發布的100V GaN驅動芯片LMG21/3100和隔離DC/DC UCC33420-Q1，我們可以從中找到答案。

創新應用場景，推動電源功率密度需求不斷拔高

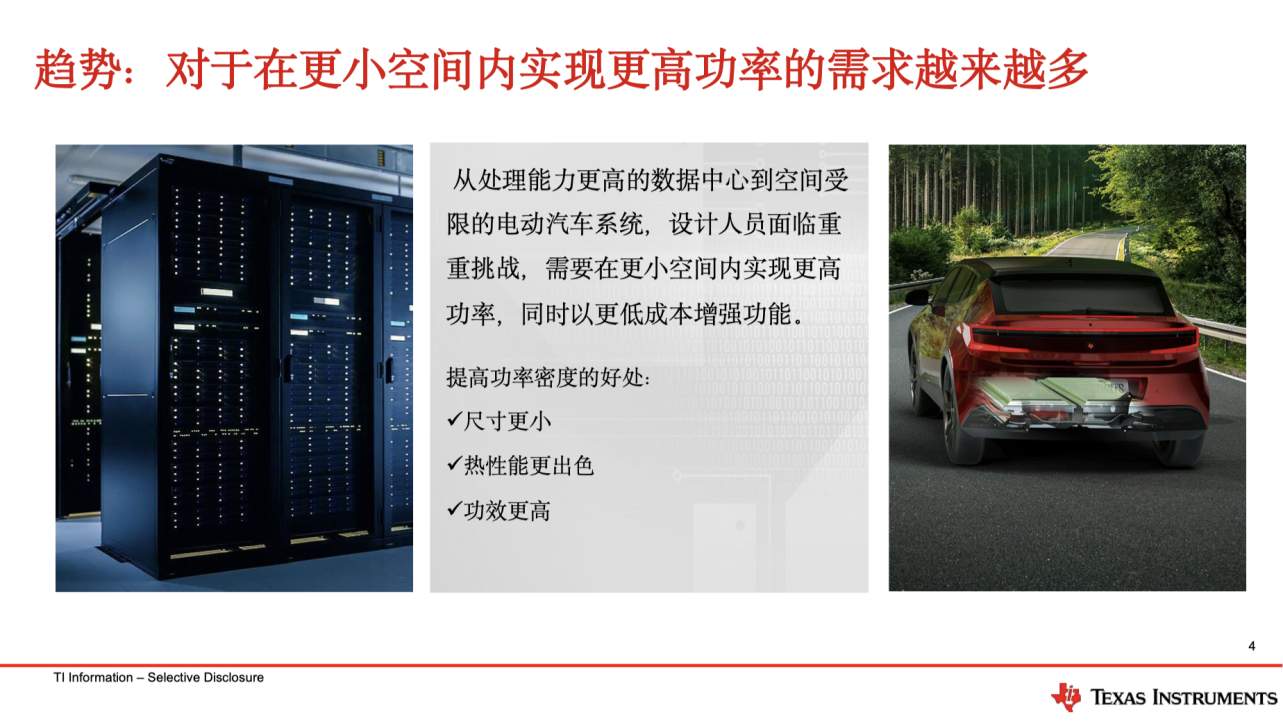

隨著AIGC的發展，數據中心的計算需求不斷增長，這也就意味著更多的能源消耗。據Gartner預測，全球數據中心的能源消耗預計將在未來五年內增長約3倍。隨著數據中心規模的擴大和運算需求的增加，能源消耗成為一個重要考量。高功率密度電源設計可以提高能源的轉換效率，減少能源浪費，有助于降低運營成本。此外，數據中心的空間成本高昂。高功率密度的電源解決方案占用更少的空間，使得每平方米的機房空間能夠支持更多的計算能力，從而提高數據中心的整體運營效率和經濟性。

再看汽車應用創新，隨著電動化趨勢發展，新能源汽車對高效率、小體積的電源需求日益增加。根據國際能源署（IEA）的數據，電動汽車的年銷量預計在2030年將達到約1250萬輛，這對高效能電源技術提出了巨大需求。高功率密度電源可以減輕汽車的重量，延長電池續航里程，是提高電動汽車性能和競爭力的關鍵因素。同時為了追求更好的用車體驗，快速充電技術也開始普及。高功率密度的充電技術能夠提供更快的充電速度，滿足用戶需求，同時在有限的充電站空間內支持更多的充電接口。

而不論是計算的運行還是EV車輪的轉動，都更需要來自光伏等清潔能源的支撐。根據國際可再生能源機構（IRENA）的報告，到2050年，光伏發電將占全球電力產量的近35%，這意味著對高效能轉換技術的需求將持續增長。光伏產業的快速發展要求降低每瓦特成本。高功率密度的電源轉換技術可以提高光伏系統的能效，降低整體系統的成本，提高光伏發電的經濟性。除此外，隨著光伏應用的多樣化，包括屋頂光伏、分布式光伏等，對電源產品的體積和重量有更嚴格的要求。高功率密度設計使得光伏逆變器等組件更加緊湊，便于安裝和維護。

電源走向高功率密度，其能夠提供更高的能源效率、空間節約和性能提升等優點，在數據中心、汽車、光伏等多個領域都有廣泛的應用前景和需求。隨著技術的進步，這一趨勢預計將進一步加強。而為了幫助電源設計者應對未來的功率密度挑戰，TI使出連番招式，進一步將GaN驅動芯片和隔離DC/DC這兩款重要的電源芯片的功率密度推高。

通過集成和GaN技術，將解決方案尺寸縮小40%以上

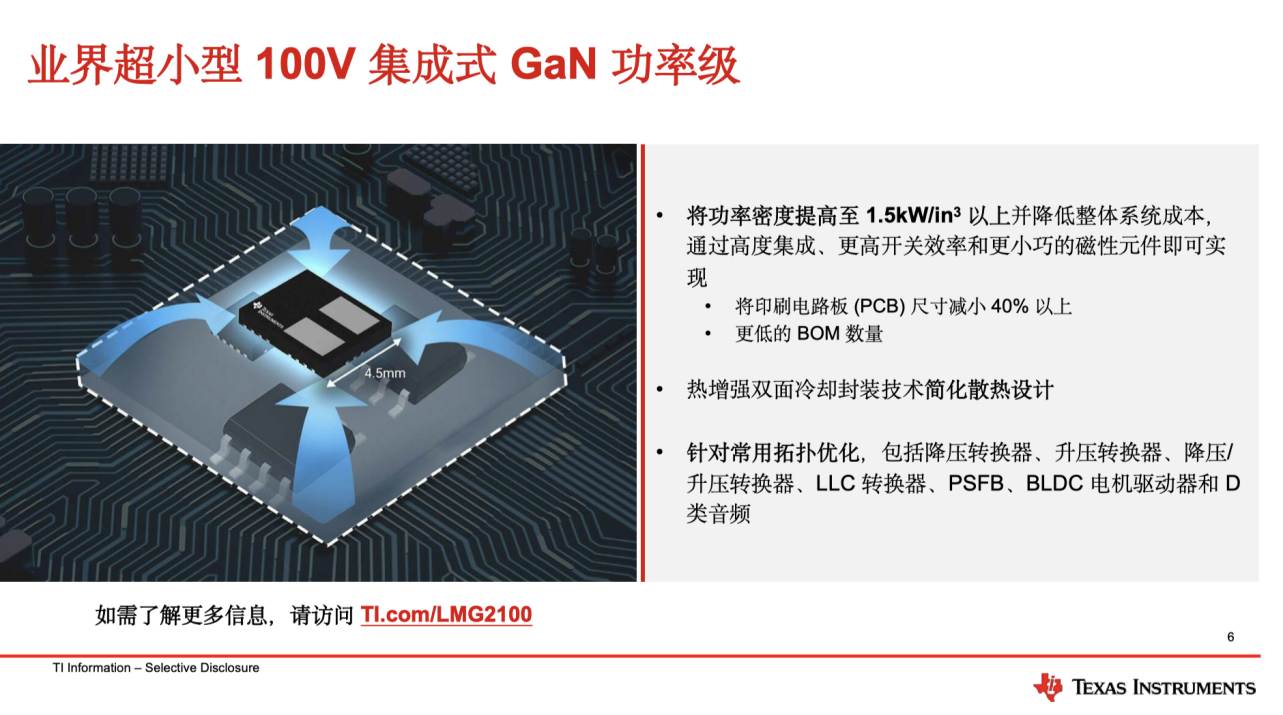

此次TI發布的業界超小型100V集成式GaN功率級一共有兩個型號，分別是半橋模塊LMG2100R044和單管GaN加驅動集成的LMG3100R017。這兩款新產品的功率密度提升的秘訣在于高度集成和GaN技術加持。首先GaN相比Si器件本身就有著更高的開關頻率，就能夠?qū)崿F(xiàn)更小的體積。其次，TI通過將驅動和GaN集成在一起，減少了外圍組件的布局，進一步減少了方案體積、且大幅減少了工程師的設計難度，提供了更好的一致性。

據德州儀器氮化鎵產品業務負責人楊斐博士介紹：“傳統的器件需要把GaN和驅動擺在一起，外圍需要加驅動的電阻、電容等電路，對外圍電路的復雜程度有更高的要求。TI 的解決方案把用于集成GaN的工具模塊、上下管的GaN以及驅動全部集成在一起，也做了路線的優化，可以滿足尺寸的優化。另外驅動集成包含了內部的次級電路，只需要給下管提供一個電源，就可以通過次級電路對上管進行次級輔電的設計。整個系統設計起來會相當簡化，和硅器件的方案相比有40%的減小，功率密度可以達到1.5kW/in3以上?！?

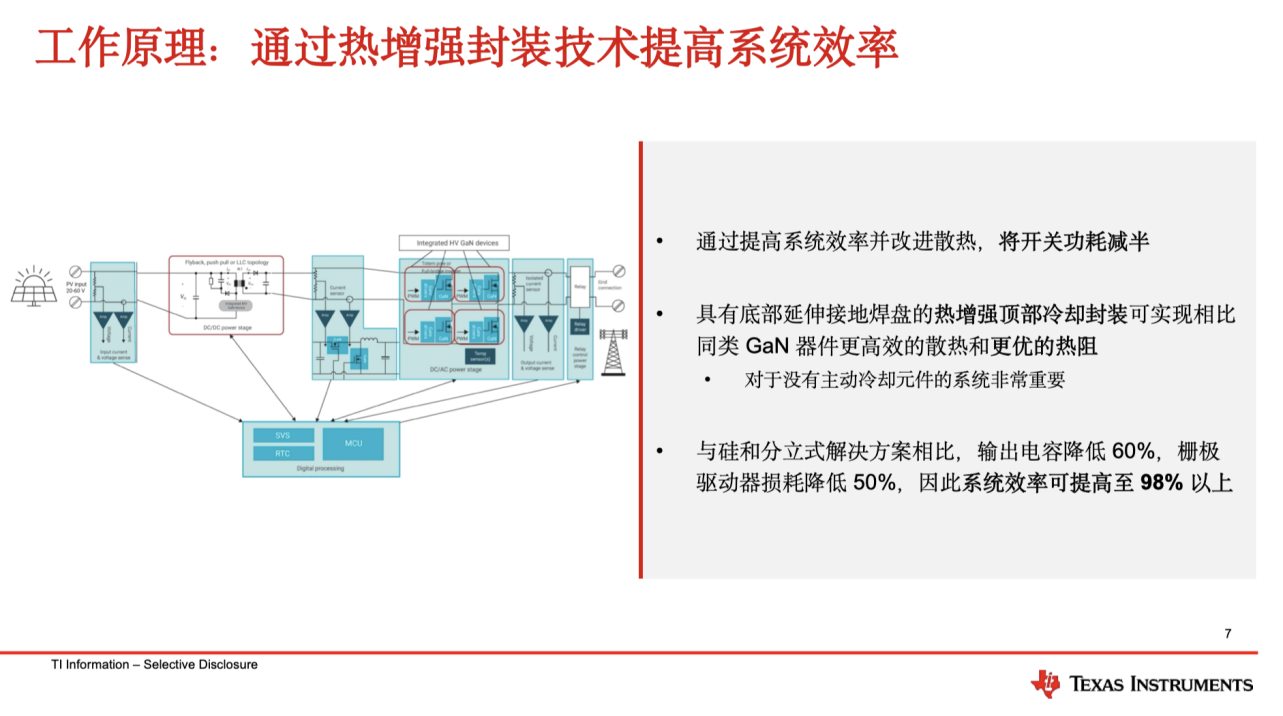

而隨著功率密度提高，通常伴隨著更高的熱密度，這要求采用更高效的散熱技術。據楊博士介紹，在此次的GaN新品中采用了獨特的雙面散熱封裝，對于器件的整體散熱進一步提升。新器件既可以進行頂層散熱，也可以通過背面的QFN散熱板，將熱量從底層PCB傳導出來。這種雙面散熱的封裝技術，更好地幫助新器件散熱的同時，也就幫助客戶更好地來實現更高功率密度的電源系統設計。

【讓GaN更易用】

GaN的好處和優勢不言而喻，而針對業界關心的價格和使用門檻上，楊博士也給出了解答。首先在價格方面，單一GaN的器件成本雖然高，但是它帶來的系統增益是更顯著的。整個系統的提升包括電感、輸出及輸入電容體積的減?。淮送庖驗殚_關頻率提高也帶來了被動元件的數量減少；以及來自系統中散熱器的體積減小。因此從綜合成本來看，GaN帶來了整個系統層面的大幅體積和成本優化。

而在開發方面，GaN在高頻應用中的dv/dt和di/dt等參數都必須是快速的，因此整個電路對于PCB布線的集成參數很敏感，不管是針對系統布局還是驅動，都提出了很高的要求。而TI在GaN方面從不提供單管的產品，而都是提供驅動集成的芯片?！耙驗橛脩粼谑褂眠^程中，如果專門設計驅動電路，很容易受到集成參數的影響，導致用戶沒有辦法發揮出整個 GaN 的性能，限制實際的用戶體驗?！睏畈┦拷忉尩?，“而采用TI集成的設計，用戶不用擔心布局問題，直接把信號發送過來即可。通過GaN集成驅動的產品進行功率轉換，整個設計會非常簡化。此外，這樣的設計對 GaN 的性能有比較好的一致性，因為TI會優化內部參數和驅動電路，同時帶來更多的功能?！?

德州儀器中國區技術支持經理寧懷玉從另一個角度對于高頻開關設計帶來的EMI挑戰進行了補充，他表示GaN的應用對于EMI的利弊各有所處。不利之處在于dv/dt 速度更快，電阻EMI噪聲更明顯。然而，也存在積極方面：首先，隨著頻率的提升，EMI 濾波器件的尺寸會減??；其次，GaN 的應用推動了拓撲結構的發展。業界過去在低頻率下使用硬開關或硅MOS時，某些拓撲結構并未得到充分利用；而隨著GaN的介入，新的拓撲結構得以發展，尤其是軟開關拓撲，這對于 EMI優化是一個積極的方向。

【100V GaN功率級的廣闊應用前景】

100V GaN功率級的應用場合非常多，例如在工業電源中48V轉12V、電機共驅系統和微型逆變器等等。此次推出的新品，一個非常適合的應用就是光伏逆變器中的最大功率功率點追蹤（MPPT）的案例。

由于環境光線強度、照射角度和溫度等參數的變化，太陽能板電氣特性發生變化，其最大功率點（MPP）也隨之遷移。MPPT技術是通過持續跟蹤并調整，以確保光伏系統總是在最優的工作點上運行，從而最大化能量的產出。而MPPT對于電源芯片而言，首先要求其具備極高的電壓和電流精度；再次就是要具有高轉換效率，以最小化能量損失。另外最重要的，需要芯片具備更快速動態響應，以便于實時更新控制參數，適應環境變化，實時調整系統工作點以達到最大功率。

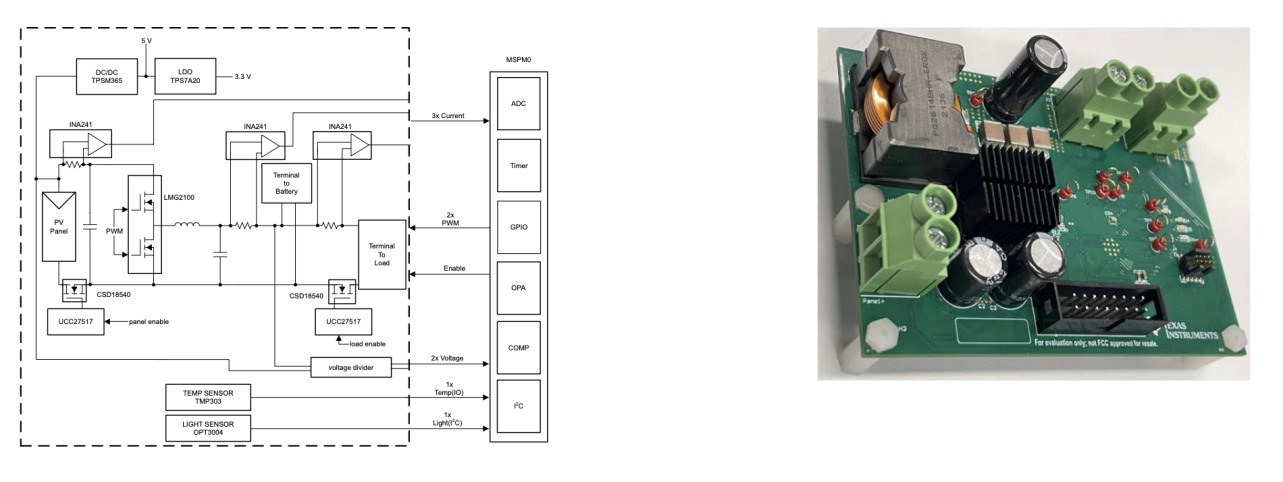

TI推出的MPPT參考設計TIDA-010042中，就采用了LMG2100R044和MSPM0G1506 MCU，非常適用于中小型功率太陽能充電器控制器設計。據悉，整個設計的運行效率大于 98%。

【“集成”是GaN器件的未來趨勢】

從2010年以來，TI一直堅持在GaN的各個電壓級別進行投資，并取得了一系列的技術突破。在TI看來，GaN未來將更傾向于功率級的集成，包括涵蓋驅動、上下管及其驅動的整合，這會是未來氮化鎵產品的趨勢。因為這種集成的GaN產品，能夠為客戶帶來便捷高效的開發體驗、性能的優化以及新功能的添加。楊博士表示，眾多友商正致力于此領域的研發，這也將促進高功率密度電源設計的整體系統優化。

集成變壓器的隔離DC/DC模塊，實現8倍于傳統方案的功率密度提升

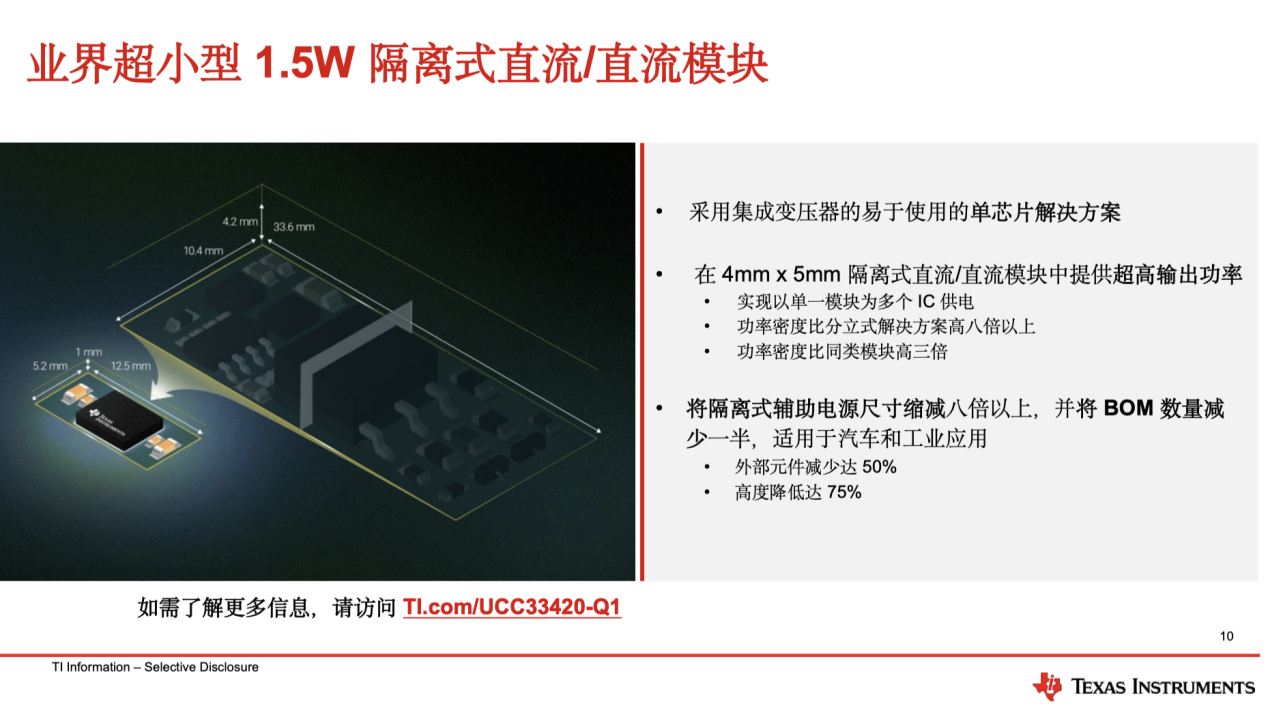

此次發布會的另一個亮點，是業界超小型1.5W隔離式直流/直流模塊UCC33420-Q1。TI將隔離電源變壓器、初級側和次級側電橋與控制邏輯集成到一個封裝中，從而顯著減少了這一芯片的尺寸。設計人員無需在BMS系統中使用笨重、龐大且易受振動影響的變壓器，從而提高可靠性、簡化設計并加強抗振性。根據實際對比來看，相比同一功率等級的分立解決方案，采用了UCC33420-Q1的方案實現了8倍的功率密度提升、75%的高度降低、以及半數的BOM數量減少。

而除了功率密度上的大幅提升外，UCC33420-Q1還提供了出色的EMI性能。因為其集成的變壓器技術創新，使設計人員能夠輕松滿足最嚴苛的EMI要求，例如CISPR 32和CISPR25 5 類合規標準，同時減少了元件數量并簡化了濾波器設計。設計人員可實現能有效抵抗噪聲的可靠解決方案，該器件還具有大于 200V/ns 的業內超高共模瞬態抗擾性（CMTI）和低于 3pF 的初級到次級的電容，因此可承受極高的電壓瞬變。

據寧懷玉介紹，UCC33420-Q1是TI的第二代隔離電源產品，相比上一代，在開關頻率上提高了3倍，并優化了變壓器的設計，加入了獨特的效能跟蹤控制。相比競品的優勢在于極高數字電壓精度，可以實現0.1%和0.5%的線電壓調節；而且得益于的高開關頻率，瞬態響應的表現也非常好。UCC33420-Q1滿載的時候會到達60MHz的開關頻率，而相應速度大概可以做到50mV以內。此外由于內部采用了軟開關的設計，紋波噪聲方面也得以大幅減小。

【面向汽車級應用，賦能電氣化未來】

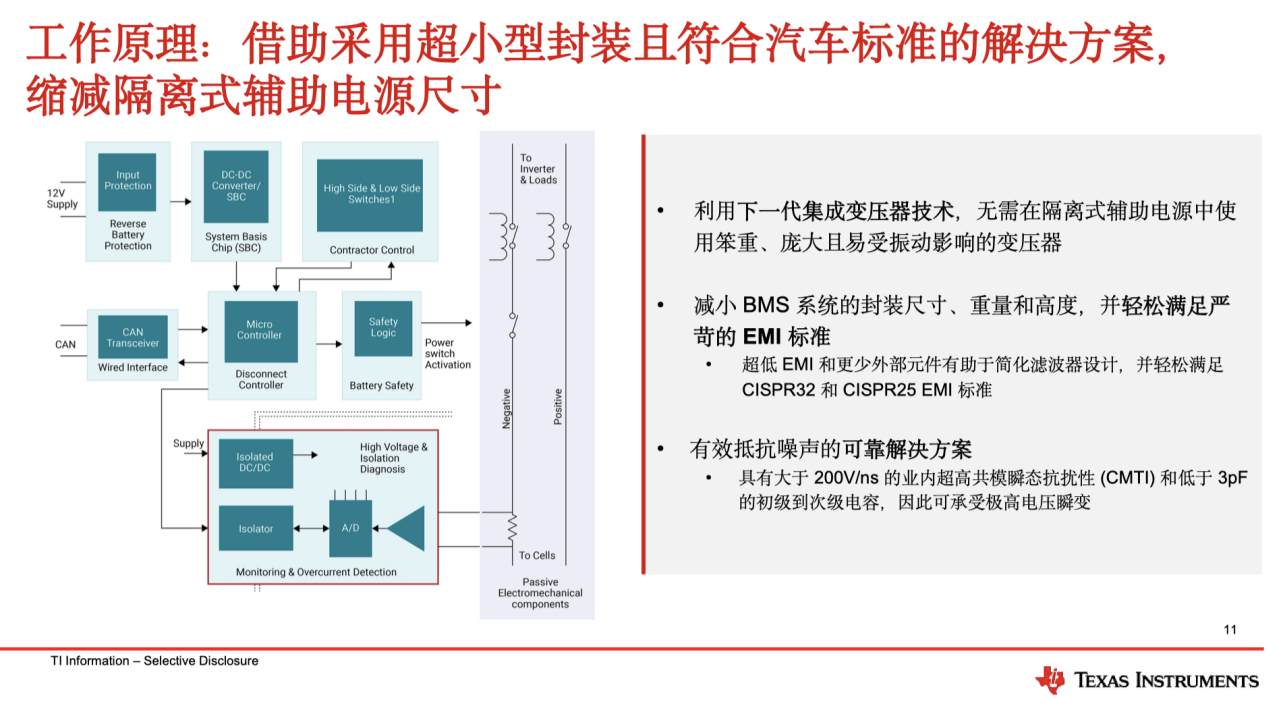

在全球汽車行業不斷推進車輛電氣化的趨勢下，動力總成和電池管理系統（BMS）的設計師們正面臨著提升系統整體功率密度與效率的挑戰。傳統上，為實現電氣隔離，設計師們依賴于笨重、體積龐大的變壓器解決方案，這不僅使得整個系統易于受到振動的影響，而且復雜的設計布局加劇了輻射電磁干擾（EMI）的問題。這種設計方法在滿足隔離要求的同時，卻犧牲了系統的緊湊性和效能，導致了效率低下和額外的設計難題。

為了克服這些限制，設計人員正在探索更為創新和高效的解決方案，旨在通過利用最新的半導體技術和先進的電子設計方法來實現更輕巧、更高效的隔離式輔助電源系統。而UCC33420-Q1正是符合他們需求的車規級的電源芯片。據悉，UCC33420-Q1可以應用于汽車的 BMS、OBC、牽引逆變器、數字隔離器、CAN總線隔離、電壓和電流傳感器的隔離供電等方向?！昂芏鄨龊闲枰盘柌杉蛘咝盘杺鬏敚瑫玫酵ㄓ崊f(xié)議，這些場景都需要用到隔離，把安全電壓和具有危險的電壓隔絕?！睂帒延窠忉尩?，“凡是需要用到隔離的地方，都可以用到 UCC33420?！?

客戶采用了UCC33420-Q1的新方案，能夠顯著減小系統的組件尺寸，優化電路布局，從而減輕系統重量，簡化安裝過程，并顯著降低EMI的產生。通過來自UCC33420-Q1的芯片層面技術創新，汽車電源的設計工程師們不僅能夠?qū)崿F(xiàn)對振動和沖擊的高度抵抗能力，還能夠提供更為緊湊和高效的系統解決方案，以支持汽車電氣化的未來需求。

結語

功率密度提升的同時，熱管理、EMI和可靠性等問題同步而來。因此電源芯片的功率密度提升，絕非易事。但對于TI這種老牌的電源和模擬IDM廠商而言，能夠?qū)⒅瞥碳夹g(shù)、封裝技術、材料、熱管理策略和控制算法等多個角度技術創新整合在一起，實現電源芯片密度的躍升。

“德州儀器采用獨特方法提升功率密度，此次發布的新產品系列只是其中兩個最新的案例，它們印證了TI通過縮減封裝尺寸、提高封裝熱性能并采用創新拓撲與電路等方法來提高系統效率。”寧懷玉說道，“我們與多個領域的電源設計人員合作，聯手解決他們面臨的關鍵挑戰，我們明白片面優化是不可取的，TI會幫助客戶顧及到設計的方方面面?！?
