全球知名半導體制造商ROHM(總部位于日本京都市)面向中小功率(30W～1kW級)的工業設備和消費電子設備，開始提供LogiCoA?電源解決方案，該解決方案能以模擬控制電源*1級別的低功耗和低成本實現與全數字控制電源*2同等的功能。

在以中等功率工作的工業機器人和半導體制造設備等應用中，大多采用模擬控制電源。然而近年來，要求這類電源要具備高可靠性和精細控制功能，僅采用模擬控制方式的電源配置已經很難滿足市場需求。另一方面，全數字控制電源雖然可以進行更精細的控制和設置，但存在所用的數字控制器功耗大、成本高等問題，因此在中小功率電源中很難普及應用。針對該課題，ROHM開發出融合了模擬和數字各自優勢的LogiCoA?電源解決方案。利用高性能且低功耗的LogiCoA?微控制器，可以構建能輕松控制各種電源拓?fù)涞沫h(huán)境。

LogiCoA?是基于融合了數字元素的設計理念開發而成的品牌，可以更大程度地發揮模擬電路的性能。LogiCoA?電源解決方案是業界先進的“模擬數字融合控制”電源，將以LogiCoA?微控制器為核心的數字控制部分和由Si MOSFET等功率器件組成的模擬電路結合在一起的方式，在業界尚屬初創。在全數字控制電源中，可以由低位微控制器來處理由高速CPU*3和DSP*4等數字控制器承擔的功能，從而能以低功耗和低成本來實現模擬控制電源難以實現的高性能。另外，該解決方案可以在LogiCoA?微控制器中存儲電流和電壓值等各種設置值，因此可根據電源電路補償外圍元器件的性能波動。與模擬控制電源相比，這種電源無需考慮設計裕量，從而有助于縮小電源的體積并提高電源的可靠性。此外，由于工作日志數據可以存儲在微控制器內的非易失性存儲器中，因此非常適用于要求存儲日志作為故障時備份的工業設備電源。

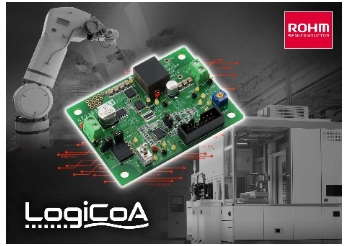

在ROHM官網上，發布了評估用的參考設計“REF66009”，用戶可以在非隔離式降壓轉換器電路中體驗使用LogiCoA?電源解決方案的效果。在ROHM官網上還公布了評估所需的電路圖、PCB布局、元器件清單、示例軟件和支持文檔等各種工具，通過使用ROHM提供的參考板“LogiCoA001-EVK-001”，可評估在實際應用產品中的使用效果。

LogiCoA?電源解決方案中搭載的LogiCoA?微控制器，預計從2024年6月開始投入量產并提供樣品。未來，ROHM將繼續擴充LogiCoA?微控制器產品陣容，以支持各種電源拓?fù)洌ㄟ^(guò)實現電源部分(在應用產品功率損耗中占大部分比例)的節能和小型化，助力實現可持續發展的社會。

<關于“LogiCoA?”品牌>

LogiCoA?是為了更大程度地發揮出ROHM擅長的模擬電路的性能，基于融合了數字元素的設計理念開發而成的品牌。通過融合模擬電路和數字控制的優勢，可充分激發出電路拓?fù)涞臐摿?，從而有助于提高電能利用效率。LogiCoA?設計理念的定位是不僅適用于電源領域，而且還可用于各種電源解決方案，因此，目前正在考慮將其應用于未來的產品和解決方案。

?“LogiCoA?”是ROHM Co., Ltd.的商標或注冊商標。

<LOGICOA?電源參考設計詳情>

在ROHM的官網上，提供了可用來確認LogiCoA?微控制器功能的評估用參考設計“REF66009”，可以使用非隔離式12V降壓轉換器電路來確認LogiCoA?電源解決方案的基本工作情況。利用從參考設計頁面獲取的示例軟件，還可以用參考板“LogiCoA001-EVK-001”確認在實際應用產品上執行任務的時序控制和各種參數的監測等功能。

<應用示例>

?工業機器人設備 ?半導體制造設備 ?娛樂設備

此外，還適用于一般的工業設備和消費電子設備(30W～1kW)等各種應用。

<關于LogiCoA?微控制器>

ROHM正在開發的LogiCoA?微控制器，針對LogiCoA?電源解決方案等模擬數字融合控制進行了優化。該微控制器配備了可與定時器聯動的3通道模擬比較器、可對各種參數進行數字控制的D/A轉換器等器件，支持各種電源拓?fù)洹OHM計劃于2024年6月將LogiCoA?微控制器投入量產并提供樣品。

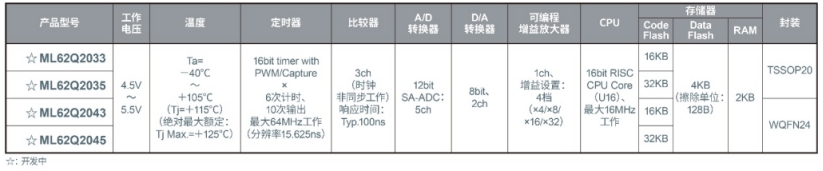

■LogiCoA?微控制器的暫定規格

<術語解說>

*1) 模擬控制電源

由模擬器件組成的簡單電源。因其電源結構簡單且功耗低而成為目前1kW以下電源中的主流電源。但是，其很難實現任意參數設置、日志數據存儲等高級功能，而如果要實現這些功能，就需要考慮成本和功耗較高的全數字控制電源。

*2) 全數字控制電源

利用數字技術控制供電的電源。利用高速CPU和DSP等，可以精確監測和控制電壓、電流等各種參數，從而可提高電源的效率和可靠性等性能。另外，還可以實現模擬控制電源難以實現的功能，比如采集工作日志數據。然而其CPU和DSP價格較高，功耗也大，在成本和節能方面一直存在瓶頸。

*3)CPU / Central Processing Unit

執行程序和處理數據的中央控制單元。負責計算和處理并根據程序執行指令。

*4)DSP / Digital Signal Processor

將模擬信號轉換為數字信號，并對轉換后的數字信號進行分析、濾波、放大等處理的設備。DSP處理速度快，且具有支持各種應用的靈活性，除了電源之外，在聲音處理和圖像處理等處理數字信號的電路中發揮著重要的作用。
