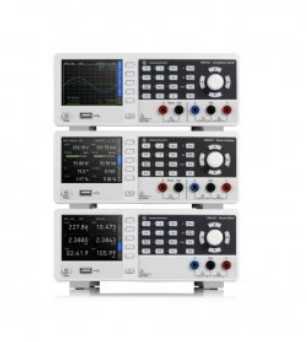

R&S NPA101功率計提供所有基本測量功能，R&S NPA501功率分析儀增加了增強型測量功能和圖形分析功能，R&S NPA701合規性測試儀包括符合IEC62301和EN50564標準的功耗評估功能，以及符合EN61000-3-2 標準的EMC諧波發射測試功能。

設備或模塊的電氣特性是整個電子行業都要測量的基本屬性，從研發開始，到一致性認證測試，生產和服務過程中都要測量。新型 R&S NPA 功率分析儀系列的所有型號都能滿足所有這些階段的要求，功率測量范圍從50μW 到12kW，電壓從1mV 到 600V，電流從1mA到20A。所有三種型號都具有500ksample/s的高采樣率，甚至可以檢測到輸出中最短的瞬態紋波。16位分辨率A/D轉換器可確保電流和電壓讀數的精度達到±0.05%。

R&S NPA系列的三款儀器包含23項基本測量，包括功率、電流、電壓、諧波失真和能量。用戶可以從總共 37個測量值中選擇最多10個測量值同時顯示在屏幕上，刷新率為100毫秒。屏幕內容可以圖形形式輸出到USB端口，所有測量值都可以通過日志功能記錄下來。5V測量范圍為功率和能量測量提供了同類最佳的分辨率?？蛇x擇 1、3或6Crest因子值，為捕捉所有峰值和最大化動態范圍提供了同類最佳的靈活性。

該系列的所有儀器都配有用于遠程控制的LAN和USB接口。R&S NPA501-G 和 R&S NPA701-G型號還配有GPIB接口。全套SCPI命令以及LabVIEW、LabWindows/CVI 和IVI.net 驅動程序可輕松將儀器集成到系統中。用戶受益于緊湊的外形和占地面積，在系統使用時，兩臺儀器可并排安裝在一個19英寸的機架上。

此外，所有 R&S NPA501和R&S NPA701型號都有電壓、電流和功率的最大和最小峰值。利用 PASS/FAIL 功能，用戶可以定義多達六組最大值和最小值，從而輕松檢查被測設備的輸出是否在限值范圍內。這兩款儀器還具有圖形顯示模式。在時域，用戶可以同時查看上電浪涌特性、電壓和電流波形，或選擇較長時間段的參數。在頻域中，用戶可以查看高達50次諧波的波形，必要時可按對數顯示或以表格形式顯示。

該系列的高配型號R&S NPA701合規性測試儀還提供符合IEC62301和EN50564(低功耗模式下的功耗)以及EN61000-3-2 (電磁兼容性諧波發射)標準的分步程序。不熟悉官方標準程序的用戶可以放心地進行合規性測試，并確保測試結果有效。R&S NPA701是同類產品中唯一不需要單獨PC就能執行合規性測試的功率分析儀。

R&S NPA功率分析儀系列取代了R&S HMC8015功率分析儀，既可直接替換，也可根據需要一起使用。這些儀器是R&S Essentials 產品組合的一部分，可從R&S和選定的分銷渠道合作伙伴處購買。

R&S在紐倫堡嵌入式世界展覽會上展示新型 R&S NPA 功率分析儀系列，展臺位于 4號廳4-218號。點擊查看R&S NPA 功率分析儀系列的更多信息。
