對應于10.5V工作環境、200mA的低消耗電流高速LDO電壓調整器XC6505系列產品是消耗電流僅為5.5μA，具有既往的高速LDO同等水平的負載瞬態響應特性(紋波抑制60dB@1kHz)的LDO電壓調整器;對應于1.7V-10.5V的輸入電壓范圍。

最適用于以2個Li-ion電池，4只1.5V干電池，矩形9V干電池工作的應用目的，及在輸出為6V的DC/DC之后提供5V電源的規格。此外，為了適用于車載附屬品及產業機械等用途，能保證105℃的工作條件。

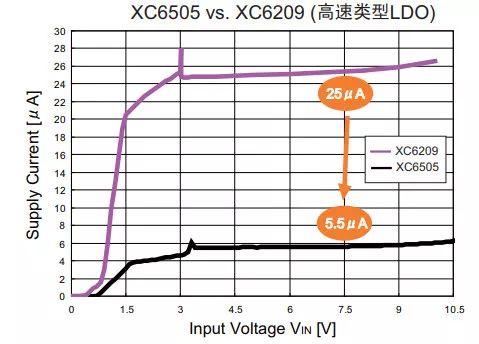

1、維持了高速LDO特性(PSRR=60dB@1kHz)的同時還實現了低消耗電流!

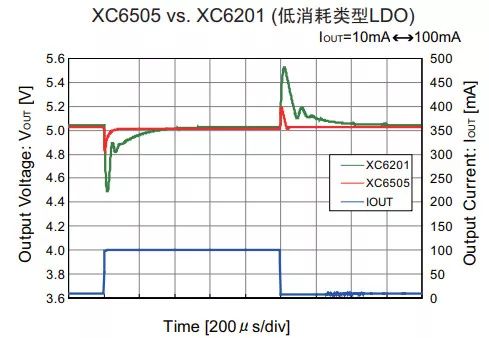

2、僅5.5μA的消耗電流即實現了高負載瞬態響應!

3、同時具有高速LDO和低消耗電流特性的XC6505系列產品-使零部件的通用化成為可能

4、產品開發概念

對于汽車導航等多媒體器，為了適用于如控制圖像和音響方面的用途，有時需要多個電壓調整器。例如，在圖像處理等用途要求具有高速響應特性，而對通常狀況下負載幾乎不發生任何變化的備存用電源等，則要求消耗電流低。

XC6505實現了同時滿足高速響應特性和低消耗電流的要求，使得對多媒體器按用途區分使用的電壓調整器能實現通用化。電壓調整器的通用化，能力圖縮短評價期間，帶來了降低成本的結果。

XC6505系列產品，設想了在溫度較高的環境下使用的車載附屬品，以及從高輸入電壓經過降壓而自身發熱的使用狀況，而力圖擴大了既往產品的溫度適用范圍(-40℃-105℃)。

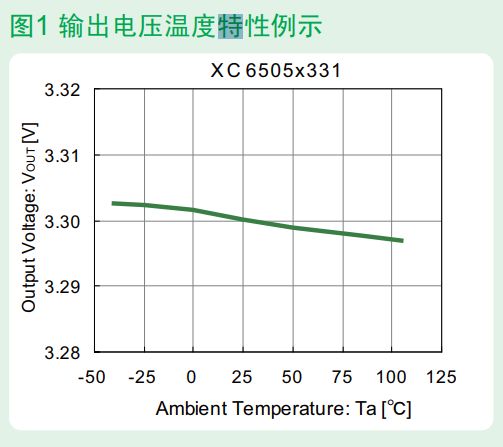

配合了擴大溫度范圍，從元件層次修改內部基準電源，在溫度特性方面也實現了±30ppm/?C(圖1)。

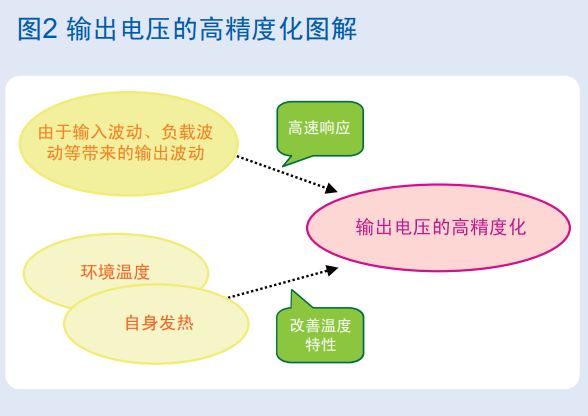

由于XC6505改善了溫度特性及高速瞬態響應特性，實現了能提供更為穩定的輸出電壓。

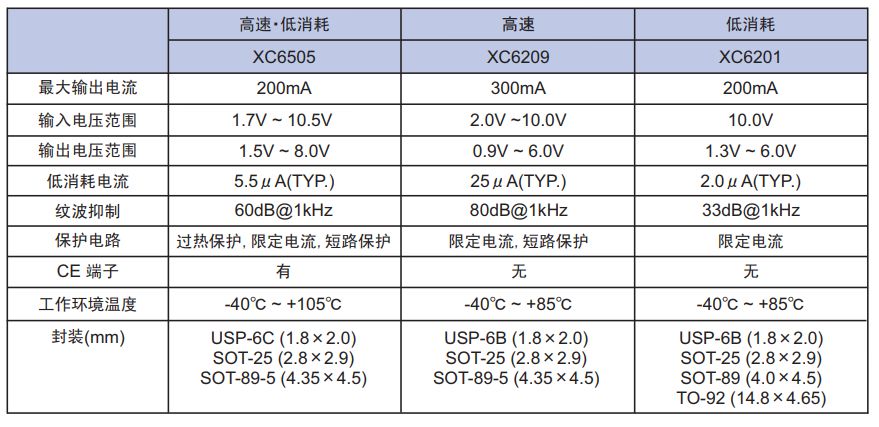

5、與既往產品的特性比較

咨詢

1、特瑞仕芯電子(上海)有限公司深圳分公司

深圳市華強北路4014號圣廷苑世紀樓1328-1330TEL: +86-755-8326-6338Email:sales@torex.com.cn

2、特瑞仕(香港)有限公司

香港九龍尖沙咀東部加連威老道92號幸福中心5樓505室TEL: +852-2312-7489Email:info@torexsemi.com.hk

3、特瑞仕芯電子(上海)有限公司

上海市長寧區仙霞路88號太陽廣場西樓南401室TEL: +86-21-6209-1166Email:sales@torex.com.cn

4、臺灣特瑞仕半導體股份有限公司

臺北市南港區11575忠孝東路六段21號11樓1TEL: +886-2-2789-2089Email:sales@torexsemi.com.tw

關于特瑞仕半導體有限公司

特瑞仕是專門用于電源IC的模擬CMOS專業集團。發揮只有專業廠商才具有的專門知識和靈活性，不間斷地瞬時對應開發小型化、輕量化電子機器的需求。獨特的超小型封裝技術接二連三地帶來乃至肉眼難于分辨的小型產品是我們的驕傲。 特瑞仕擁有雄厚先進的技術能力，高度的市場影響力，并積極地對應環保要求，今后還將繼續領先于電源IC領域。
