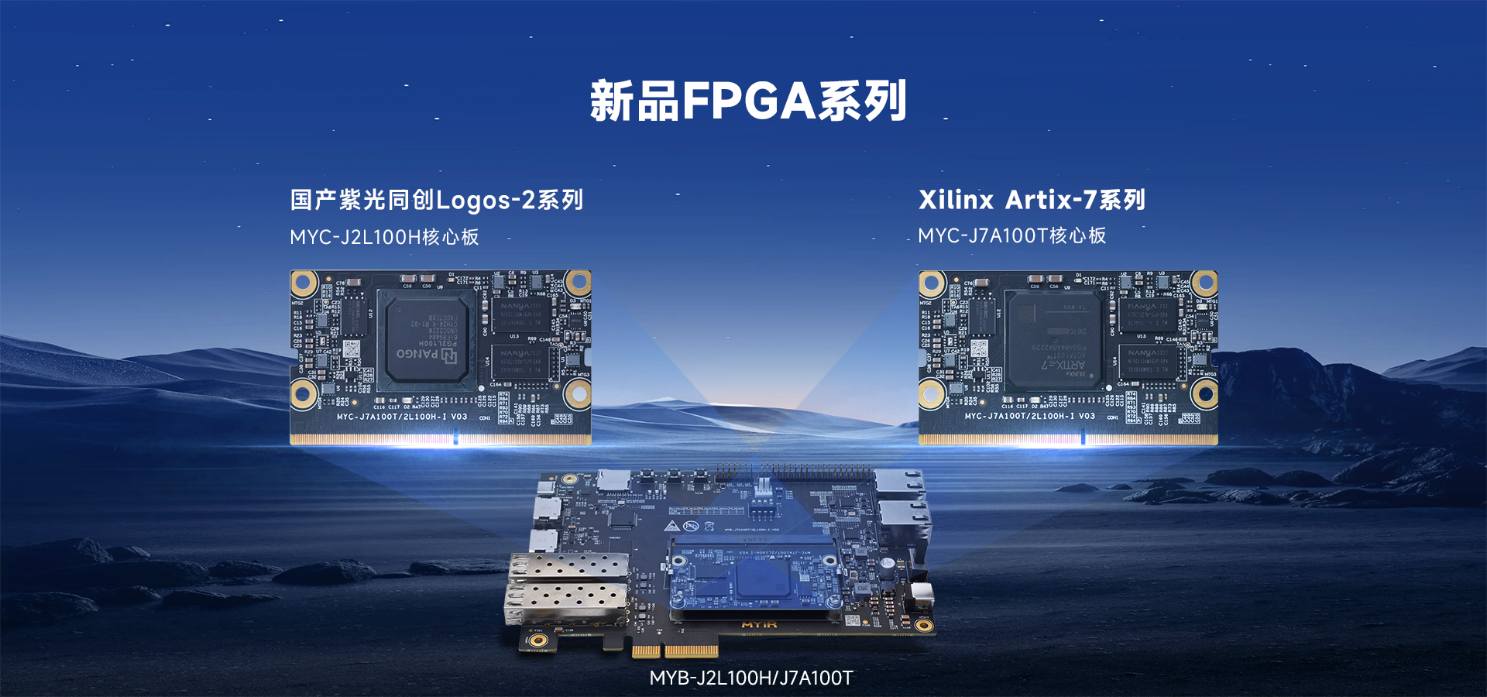

隨著嵌入式的快速發展，在工控、通信、5G通信領域，FPGA以其超靈活的可編程能力，被越來越多的工程師選擇。近日，米爾電子發布2款FPGA的核心板和開發板，型號分別為：基于紫光同創Logos-2系列PG2L100H的MYC-J2L100H核心板及開發板、基于Xilinx Artix-7系列的MYC-J7A100T核心板及開發板。

國產FPGA開發平臺紫光同創Logos-2

紫光同創Logos2系列國產FPGA芯片，第一款高性價比FPGA產品PG2L100H及其全套自主軟件和IP方案，該系列芯片采用28nm CMOS工藝制程，相對于40nm工藝Logos-1系列FPGA性能提升50%，總功耗降低40%，是國產FPGA領域的重大突破。米爾核心板主要使用PG2L100H，PG2L100H其邏輯資源133200，一路PCIE接口，4對GTP高速串行接口，6個bank，一共有285個FPGA管腳。

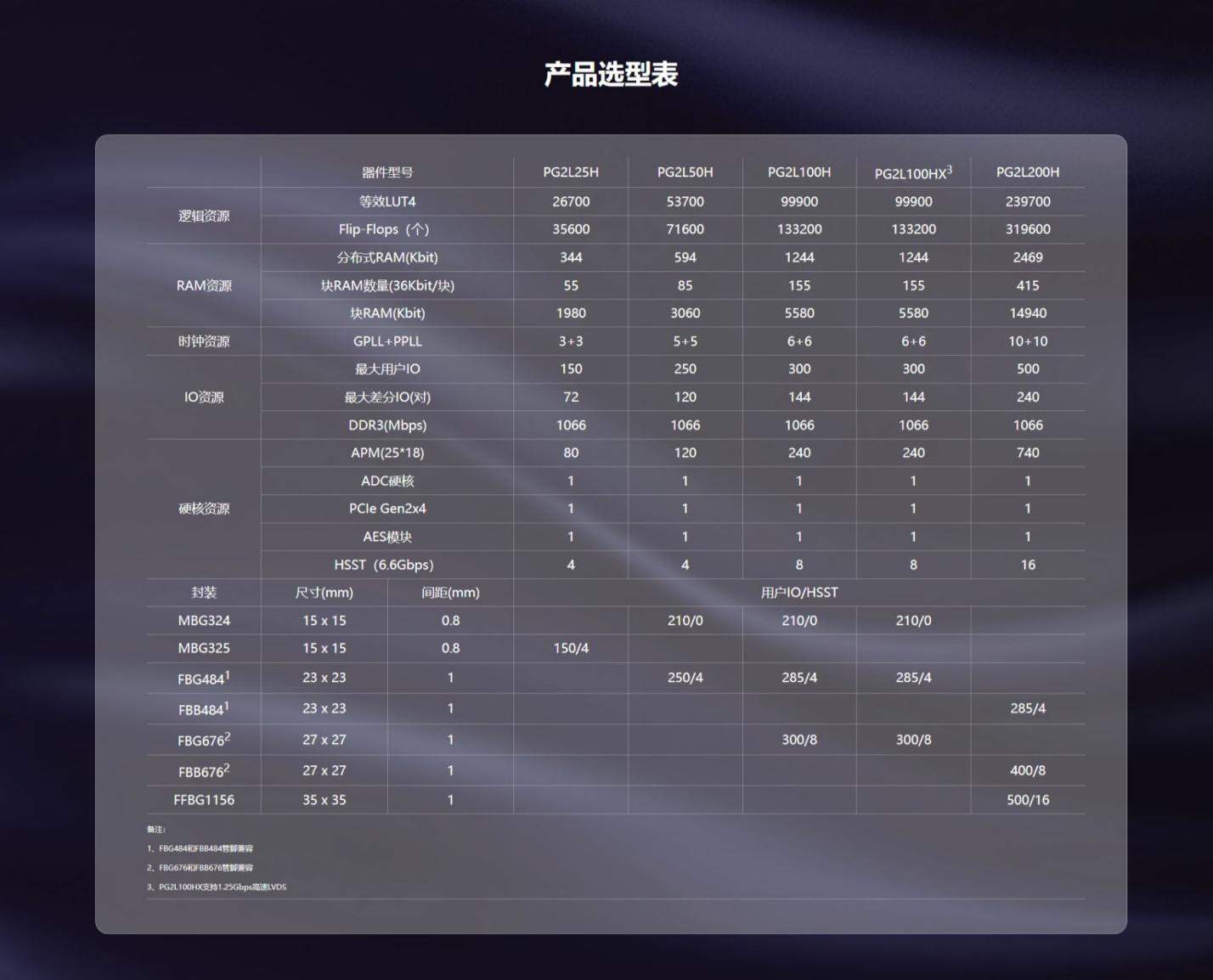

圖 紫光同創Logos2系列基礎特性

基于紫光同創Logos-2打造的核心板

MYC-J2L100H核心板采用高密度高速電路板設計，在大小為69.6mm(L)×40mm(W)的板卡上集成了PG2L100H-6IFBG484、DDR3、EEPROM、QSPI FLASH、DC-DC電源管理等電路。MYC-J2L100H核心板采用金手指鏈接，滿足5G通信、視頻圖像處理、工業自動化、消費電子等市場的應用需求。

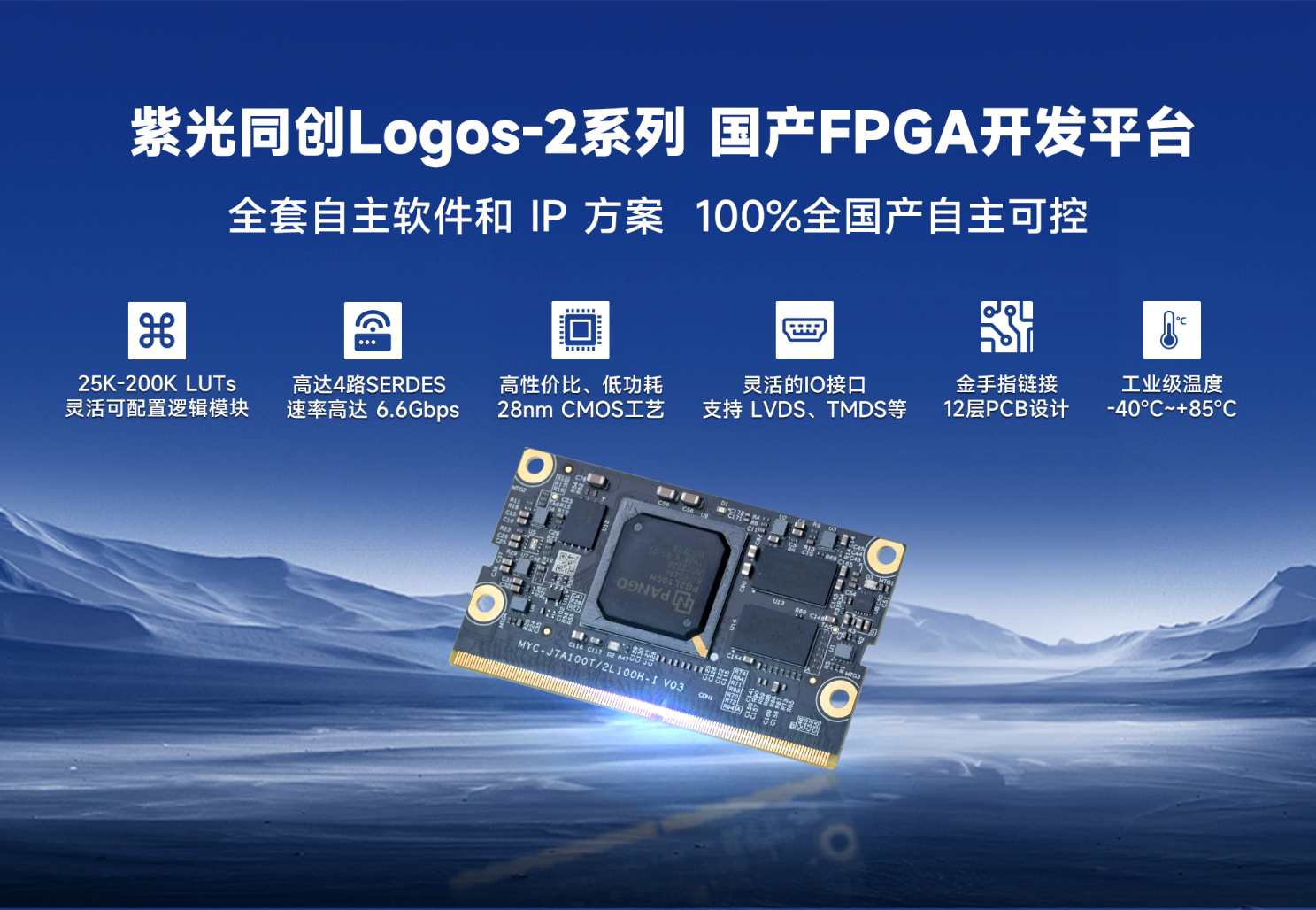

圖：MYC-J2L100H核心板

基于Xilinx Artix-7 XC7A100T核心板

基于Xilinx Artix-7? 28nm FPGA芯片，配備了千兆以太網和高速DDR3 SDRAM，采用低成本、最小尺寸封裝形式， XC7A100T具有觸發器101440，一路PCIE接口，4對GTP高速串行接口，6個bank，一共有285個FPGA管腳。

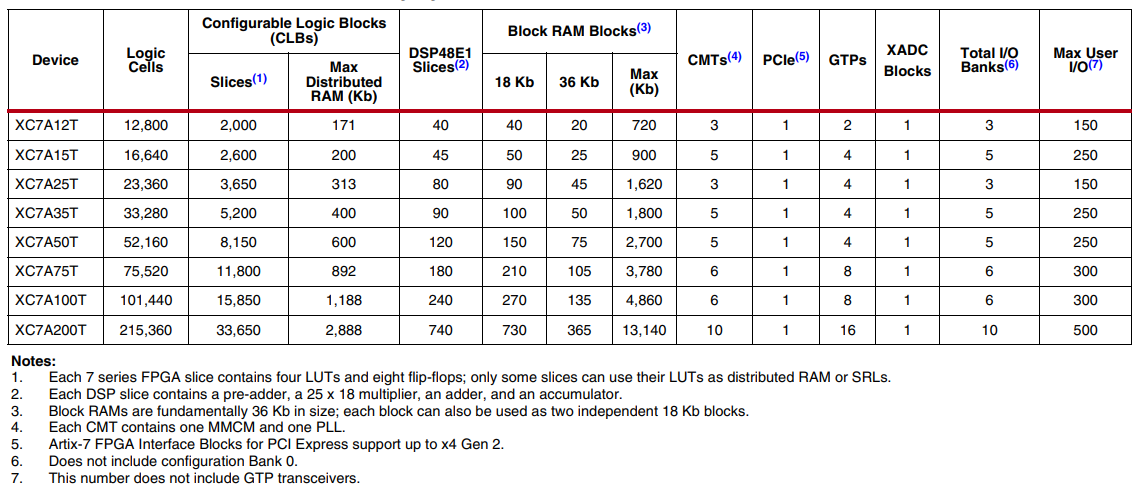

圖 Artix‐7系列基礎特性

MYC-J7A100T核心板基于Xilinx Artix-7 FPGA芯片，采用高密度高速電路板設計，在大小為69.6mm(L)×40mm(W)的板卡上集成了XC7A100T-2FGG484I、DDR3、EEPROM、QSPI FLASH、DC-DC電源管理等電路，該款產品適用于工業控制、自動化、通信、計算機等領域。

圖：MYC-J7A100T核心板

MYC-J2L100H核心板和MYC-J7A100T核心板，這兩款FPGA核心板，經過一系列的軟硬件測試，保障產品性能穩定關鍵信號質量測試、高低溫測試、軟件壓力測試，24小時無故障運行，適應嚴苛工業環境。

配套開發板

MYD-J2L100H開發板

MYD-J2L100H開發板，采用12V/2A直流供電，搭載了2路千兆以太網接口、2路SFP+接口、1路PCIE2.0、1路HDMI輸入、1路HDMI輸出、1路攝像頭、1路Micro SD接口、1路USB-UART接口、1路FAN接口及一路擴展口。

MYD-J7A100T開發板

MYD-J7A100T開發板，采用12V/2A直流供電，搭載了2路千兆以太網接口、2路SFP+接口、1路PCIE2.0、1路HDMI輸入、1路HDMI輸出、1路攝像頭、1路Micro SD接口、1路USB-UART接口、1路FAN接口及一路擴展口。

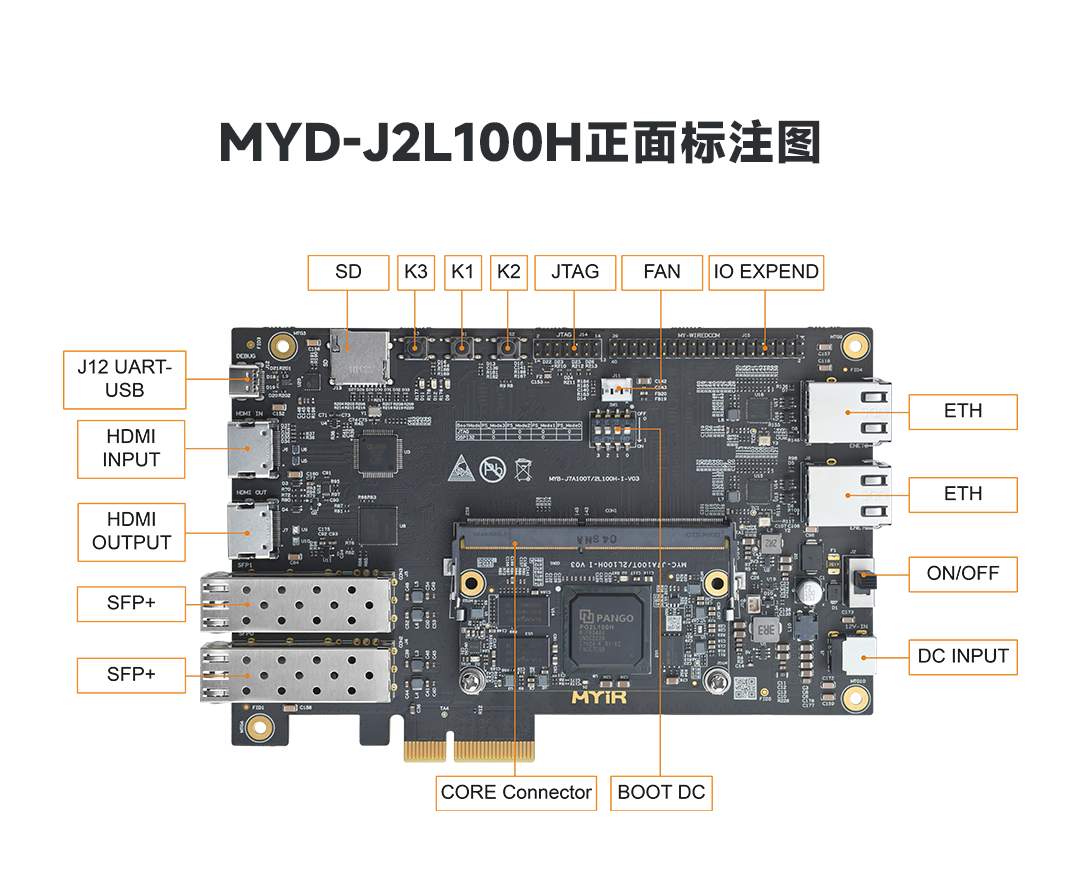

圖：MYD-J2L100H開發板-正面標注圖

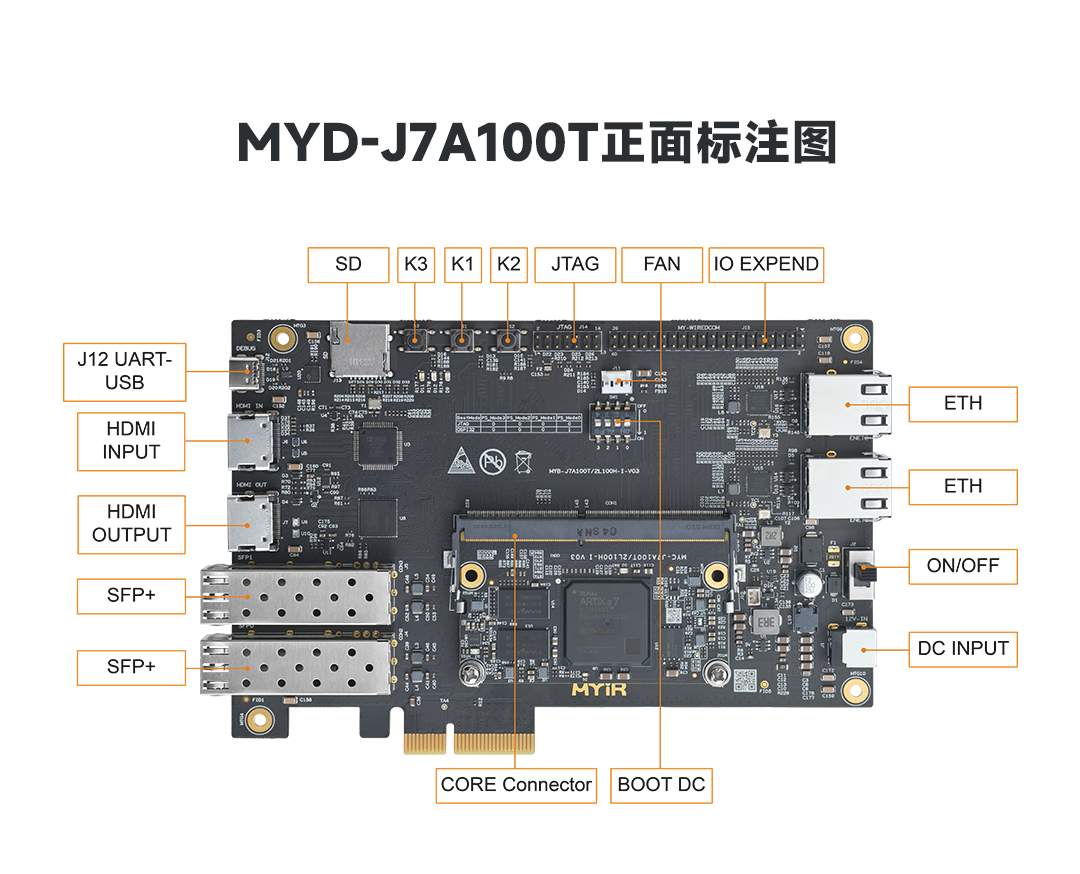

圖：MYD-J7A100T開發板-正面標注圖

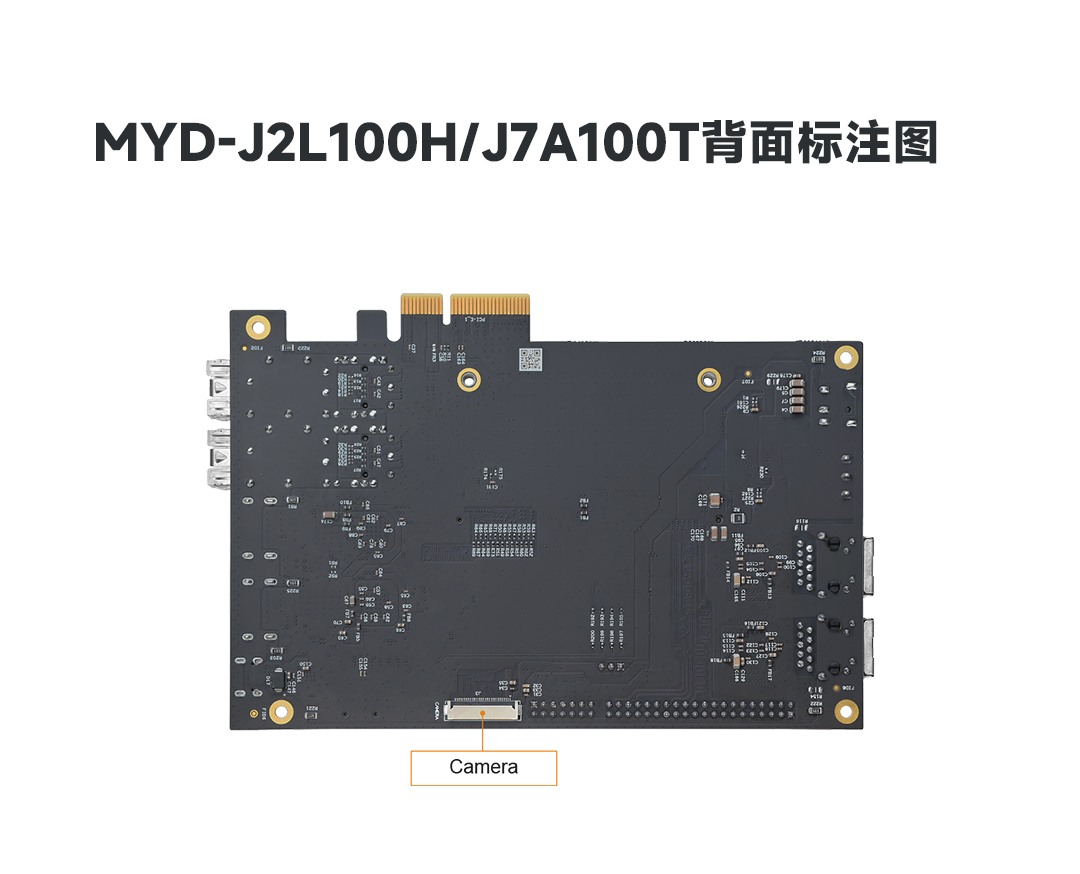

圖：MYD-J2L100H開發板和MYD-J7A100T開發板背面標注圖
