引言
當前,海油工程承接陸地總包項目越來越多,結合陸地石油石化行業電力設計網絡化、數字化、智能化要求,介紹公司承接的某接收站電氣自動化設計方案,有利于推進電氣智能化設計,為后續推廣積累經驗。
1項目工程概況

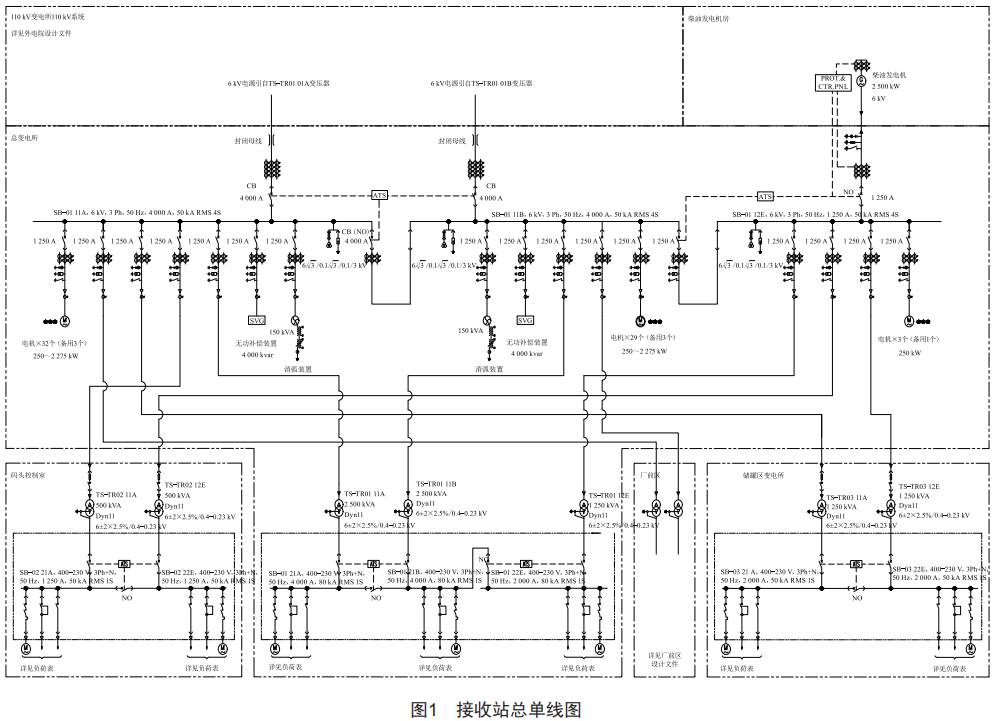

海工承攬某接收站項目電氣設計,電氣設計總體單線圖如圖1所示。
項目工程建設110 kv開關站一座、6 kv總變電所一座、儲罐區變電所一座以及碼頭變電所(設置在碼頭控制室內)。
外部電源及110 kv開關站考慮一期、二期及遠期負荷需求(由外電設計方負責)。
通過計算本工程全場用電負荷為27 313.7 kw,在總變電所內設兩臺110 kv/6.3 kv/31.5 MvA主變壓器。兩臺主變壓器戶內布置,采用三相雙繞組油浸自冷有載調壓電力變壓器,6 kv配電裝置為戶內真空斷路器成套開關柜。為滿足工程供電需要,6 kv側采用單母線分段接線,每臺主變壓器均能獨自承擔區域內全部一、二級用電負荷(包括起動、再起動)的要求??傋冸娝鶅? kv系統負責向儲罐區、海水區、碼頭區、工藝區等6 kv用電負荷供電,并為工藝區、公用工程區的380/220 v低壓系統提供正常電源。
接收站內應急電源(2 500 kw應急柴油發電機組)通過聯絡開關接入總變電所6 kv應急母線段,以保證特別重要負荷的供電。
儲罐區變電所、碼頭變電所電源來自總變電所6 kv中壓母線,各自通過6/0.4 kv變壓器為儲罐和槽車區、碼頭和海水區的380/220 v低壓系統提供正常、應急電源,具有一、二級用電負荷的380 v配電裝置母線采用單母線分段接線。
2全場自動化系統設置
本項目變電所為無人化設計,為提高電氣設備自動化水平,實現電氣遠程操作、智能化控制,電氣設計中引入全廠自動化系統。電氣自動化系統:在中壓配電中通過中壓保護裝置和多功能表實時監測狀態和電能量,在低壓配電中通過馬達保護器和線路保護器實時監測狀態和電能量。所獲得的監測數據傳輸給間隔層數據中心,各變電所的間隔層數據中心通過通信機柜將收集到的狀態和電能量轉換成數字量,通過以太網將數字量傳輸給全廠自動化系統的站控層數據中心,在站控層數據中心設置工程師站和安防工作站,由遠程電氣人員或授權控制人員負責完成運行、監視和控制工作,達到實現遙信、遙測、遙控、遙調的目的。

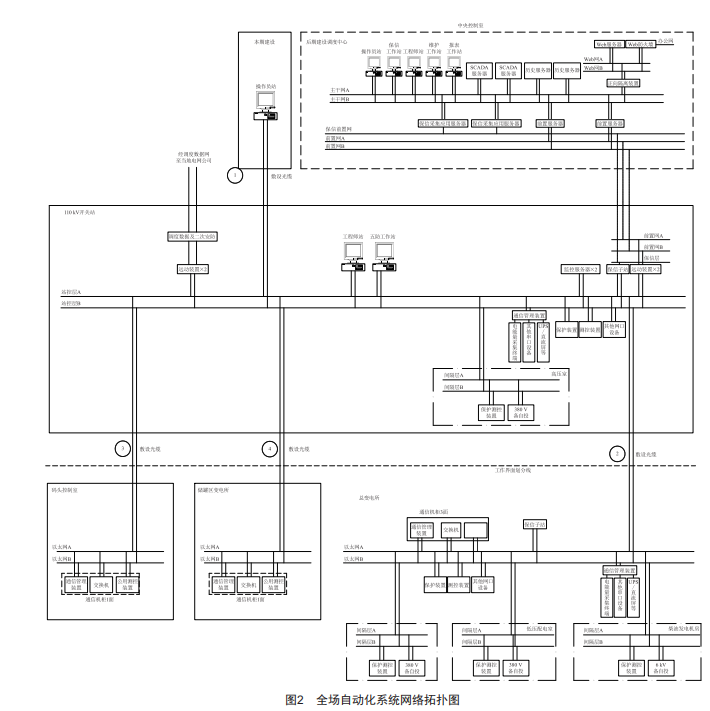

全廠自動化系統拓撲圖如圖2所示。
3間隔層通信機柜
間隔層通信機柜收集配電柜中各開關狀態和電能量,實現變電站與全廠集控中心之間的通信,為主站系統實現變電站監視控制、信息查詢和遠程瀏覽等功能提供數據、模型和圖形的傳輸服務。
數據采集應滿足如下要求:
1)實現電網運行的穩態及保護錄波等數據的采集;
2)實現一次設備、二次設備和輔助設備等運行狀態數據的采集;
3)直采數據的時標應取自數據源,數據源未帶時標時,采用數據通信網關機接收到數據的時間作為時標;
4)遵循DL/T 860標準,根據業務數據重要性與實時性要求,支持設置間隔層設備運行數據的周期性上送、數據變化上送、品質變化上送及總召等方式;
5)支持站控層雙網冗余連接方式,冗余連接應使用同一個報告實例號[1]。
間隔層通信機柜具體技術要求及性能指標應滿足Q/GDw 11627—2016[1]的要求。
3.1中壓盤測控數據
本項目中壓盤電氣參數測控由保護裝置和多功能表完成,保護裝置應具有智能化的符合IEC 61131—3[2]標準的邏輯編程功能,用來實現現場特殊要求的控制功能。
用戶可以在現場根據需要編輯修改定值、邏輯控制功能,保護裝置的相關元件,如開關量輸入、過流元件、電壓保護元件、定時器等可通過保護裝置所具有的編程函數語言或圖形功能(邏輯與、或、非、延時等)進行編程,形成新的一些符合工業現場需要的控制功能[2]。

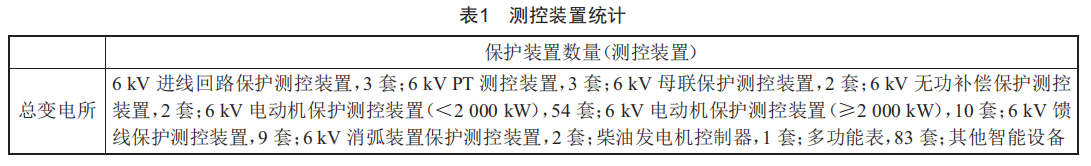

保護裝置和多功能表數量統計如表1所示。
3.2低壓盤測控數據

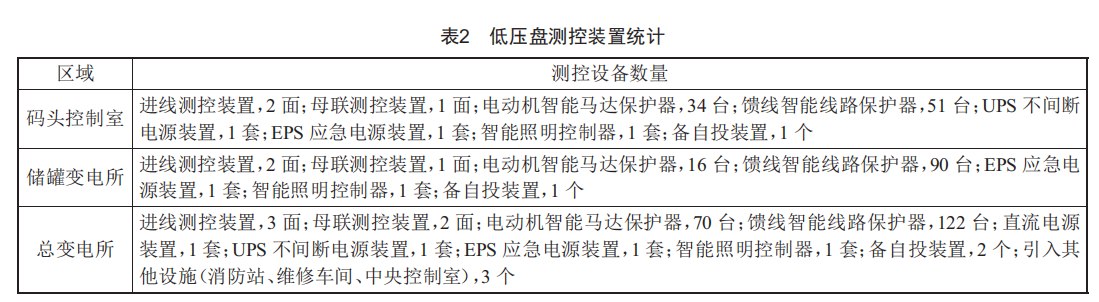

低壓盤采用智能MCC,每個出線回路配有智能馬達保護器或線路保護器,智能馬達保護器和線路保護器可實現狀態監控和電氣參數測控。每個變電所低壓盤按照系統圖配置一個觸摸屏柜,觸摸屏安裝在柜門面板上,可顯示測控信息,實現系統圖展示、狀態查看、故障分析、實時電氣數據查詢、事故記錄查詢,并具有詳盡的診斷和事件記錄功能;在觸摸屏上還可以實現遙信、遙測、遙調、遙控。低壓盤測控裝置統計如表2所示。
智能馬達保護器和線路保護器配置雙通信接口Modbus TCP/IP、Profinet以太網通信,通過設置軟件可選擇所需的保護功能,并可按保護功能的特點設置為報警或延時脫扣。對于馬達或重要饋電回路,采用環路結構實現冗余系統,自帶環路切換機,模塊故障或抽屜抽出,整個通信網絡不會中斷,通信更安全。
3.3間隔層通信設備配置
為滿足表1、2測控裝置測控數據的傳輸,需要配置通信設備,將采集的狀態信號和電能量轉換成數字量,以便實現網絡傳輸、調整、控制。本項目通信設備配置如表3所示。
4站控層及操作站
站控層通過以太網匯總間隔層采集數據,設置全廠自動化一體機,通過工程師站實現對全廠配電系統的監控、操作,滿足智能變電站各種監控需求。全廠自動化一體機主要平臺模塊包括系統數據配置(建模)工具、支持動態模型的數據庫系統、通信機組態工具、圖形組態、通信規約處理模塊、數據總線模塊、系統功能冗余控制模塊、統計計算、SCADA模塊等。這些模塊均按跨Unix/Linux/wind0ws操作系統平臺設計。
站控層硬件包括:交換機(24口網口),4臺;光網口交換機,3臺;同步時鐘擴展裝置,1套;24口單模光纖配線架,4臺;光纖附件,2套;屏體及附件(2 260 mm高×800 mm寬×600 mm深),2面;操作站,2套。
5結束語
該項目中的全廠自動化系統可以匯總全廠靜態和動態模型,監控和操作配電設備,通過授權和無線網絡實現遠程操控。
陸上儲運工程電氣設計應本著結構簡單、提高電氣自動化和智能化水平的原則,減少電氣操作維護,減少電氣運維操作人員工作量,減少電氣運維操作人員,以降低操作費用,減少運維成本。
