一、AM調制的原理

由此可以看出，第一，AM波的頻譜與基帶信號的頻譜呈線性關系，只是將基帶信號的頻譜搬移到wc處，并沒有產生新的頻率成分，因此AM調制屬于線性調制；第二，AM信號波形的包絡與基帶信號m(t)成正比，所以AM信號的解調既可采用相干解調，也可采用非相干解調（包括檢波）。但為了使非相干解調時不發生失真，必須滿足：

否則，就會出現過調制現象，形成包絡失真。第三，AM的頻譜中含有載頻和上、下兩個邊帶，無論是上邊帶還是下邊帶，都含有原調制信號的完整信息，故已調波的帶寬為原基帶信號帶寬的兩倍。

AM信號的總功率包括載波功率和邊帶功率兩部分。只有邊帶功率才與調制信號有關。也就是說，載波分量不攜帶信息，所以，調制效率低是AM調制的最大缺點。

如果抑制載波分量的傳送，則可演變出另一種調制方式，即抑制載波雙邊的調制。AM調制的優點是可用包絡檢波法解調，不需要本地同步載波信號，設備簡單。

波形特點：已調波包絡完全反應調制信號變化規律；

頻譜特點：

AM信號的頻譜SAM(ω)由載頻分量和上、下兩個邊帶組成;

上邊帶的頻譜結構與原調制信號的頻譜結構相同，下邊帶是上邊帶的鏡像;

帶寬：AM信號是帶有載波的雙邊帶信號，它的帶寬是基帶信號帶寬Bb的兩倍，即BAM=2Bb。

二、FPGA數字信號處理-AM調制的實現

為了加速設計 我們推薦一種更方便的設計輸入方式bd（block_design）。這種設計方式大概就是加價IP核 連連線。

創建一個DB

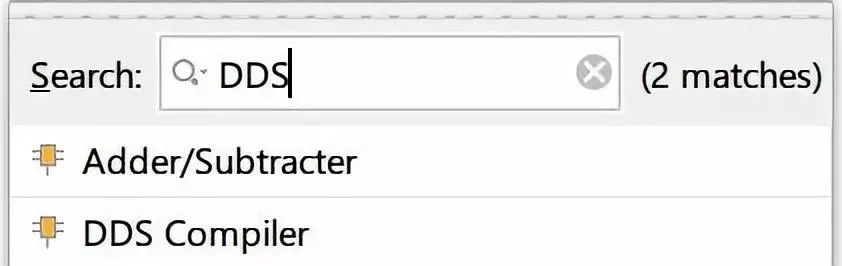

首先添加一個DDS核.然后開始配置它

這里有一個SFDR（動態范圍）

一般意義上1bit ≈ 6.02bit。具體計算過程大家可以百度。

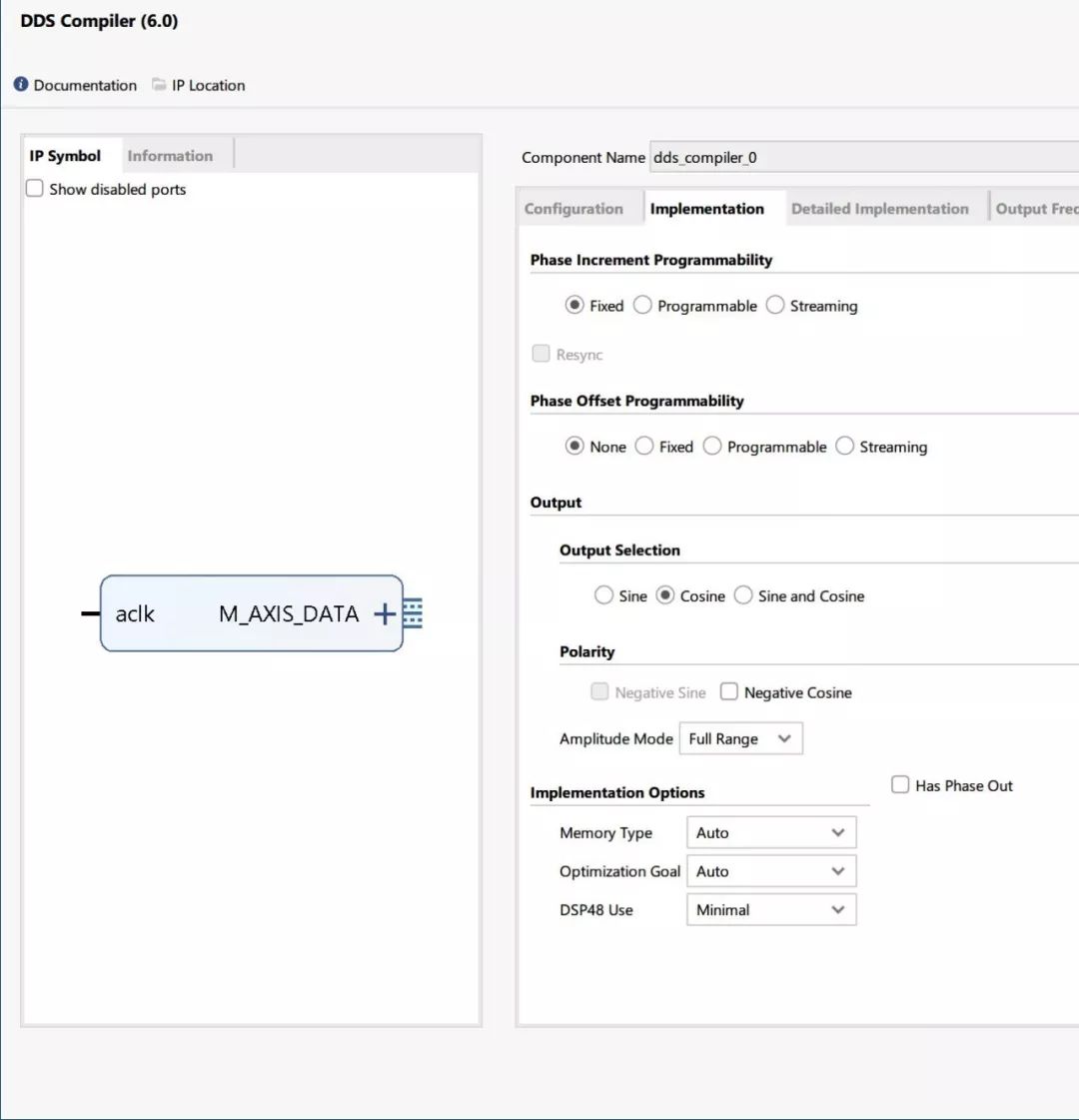

輸出一個COS 不輸出相位

一個數據有效位 八個數據位。輸出頻率設置為1Mhz

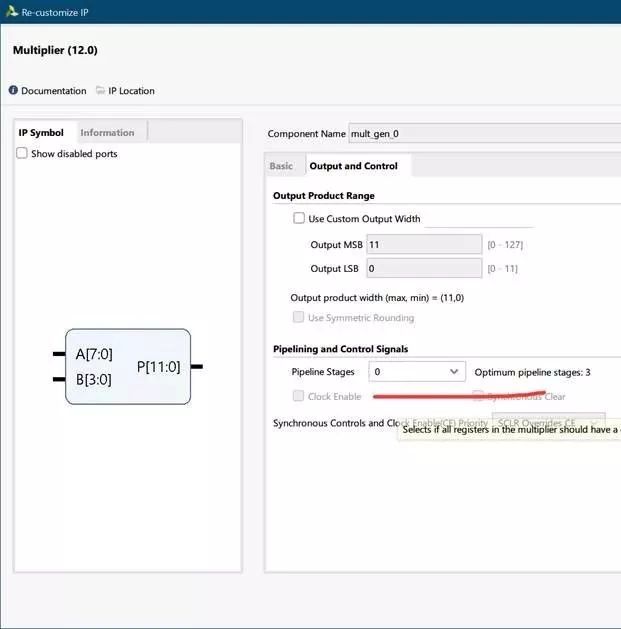

然后添加一個乘法器IP。我們要將這個信號乘以調制深度。

注意符號位，DDS IP核輸出是有符號的。調制深度為無符號數，選擇0延時輸出即可

然后我們添加一個加法器IP用以添加增加直流分量。加法器IP為乘法器輸出加一個定值。按圖設置

這個首先需要指定B的類型和位寬然后輸入二進制的數據

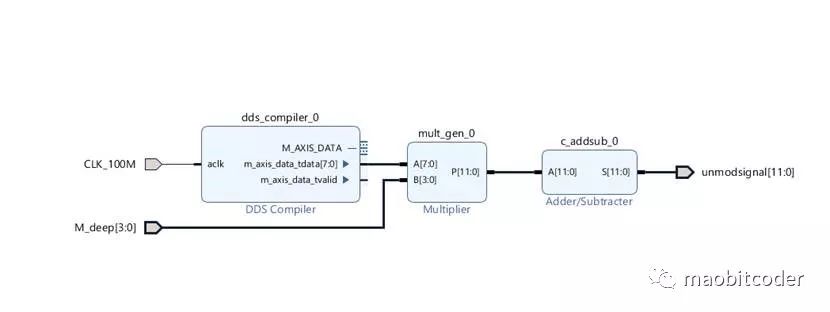

接下來將以上的IP鏈接起來。并且添加對外的端口（快捷鍵Ctrl+T）。

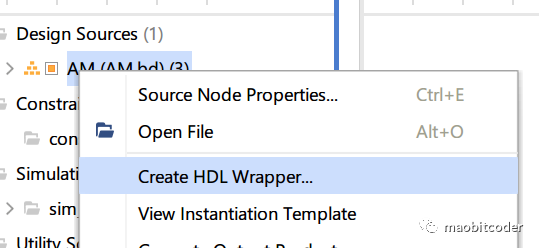

然后生成HDLwrapper（這個單詞意思是包裝，但是我沒有能力恰當?shù)姆g索性就直接這樣稱呼）

接下來我們寫個testbench代碼測試下 。看起來我們只要給一個時鐘信號，給一個調制深度就OK。這里就不貼代碼了。非常簡單的

這樣我們就完成了調制前的波形產生。

可以看到波形已經產生。且均為有符號數。

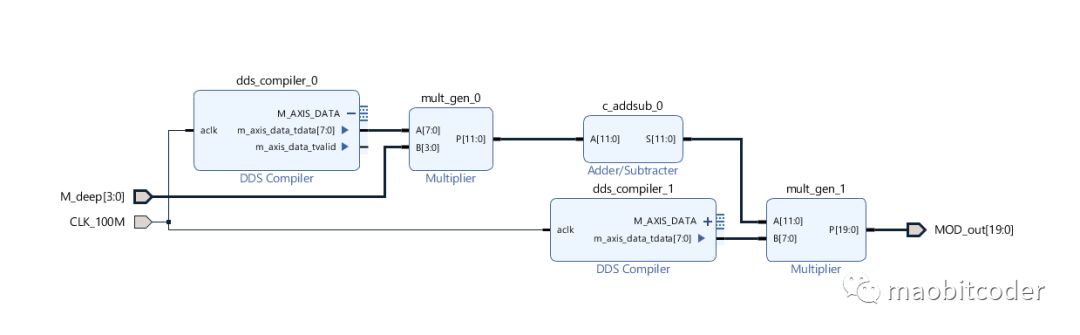

接下來如法炮制。添加一個載波DDS 頻率設置為10M。添加一個乘法器IP。最終的BD圖如所示。

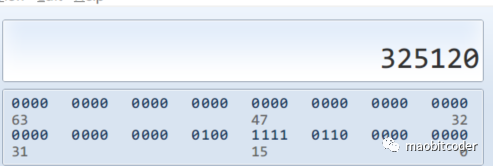

以看到輸出有20bit我們進行一個簡單的計算（1270*10+1270）*127 =325120

可以看到第20bit無用

所以我們選取[18:3]這16bit。作為輸出。

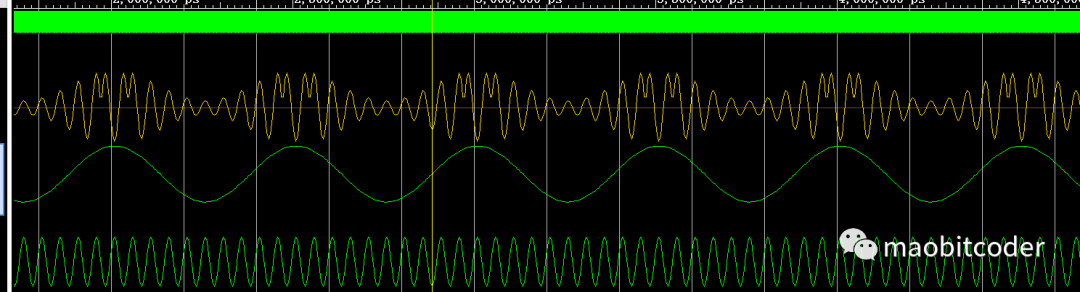

剛剛哪個testbench 改改還能用。最終效果如下。
