一、MOS管

MOS管是一種由金屬氧化物半導體構成的三極管，它的工作原理是通過控制門電壓來控制通過源極和漏極的電流。當門電壓為正時，源極和漏極之間的電容會被放電，從而使源極和漏極之間的電壓差變小，從而使源極和漏極之間的電流增大；當門電壓為負時，源極和漏極之間的電容會被充電，從而使源極和漏極之間的電壓差變大，從而使源極和漏極之間的電流減小。

MOS管是由源極、漏極、門極和金屬氧化物層組成，其中金屬氧化物層是MOS管的核心部分，它由一層金屬和一層氧化物組成，金屬層和氧化物層之間有一個很小的空隙，這個空隙可以控制電子的流動，從而控制MOS管的電流。

MOS管可以根據其結構特點分為兩大類：一類是普通MOS管，它的結構由源極、漏極、門極和金屬氧化物層組成；另一類是雙極MOS管，它的結構由源極、漏極、門極和兩層金屬氧化物層組成。

二、MOS管實際應用電路分享

根據實際項目經驗小結一下MOS管的具體應用電路，供參考。

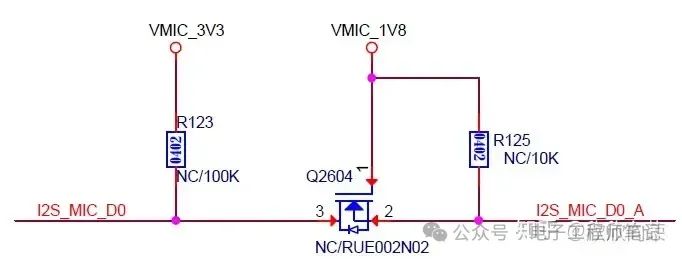

1. 電平轉換或者隔離電路

電路設計時，不同的子系統之間無可避免的需要數字信號傳遞，不同的系統之間或者設備之間，數字接口電平經常不一致，故需要用到電平轉換電路；

市面上有專門集成的IC實行電平轉換（或者隔離），從省成本的角度（未必?。┮部梢杂肕OS管或者三極管自己搭建，如下為MOS管搭建：

注意電平的高低和MOS管方向，外接電路電平是否確定，是否雙向通信和通信速率等因素均影響具體電路的細節考慮，上述供參考。

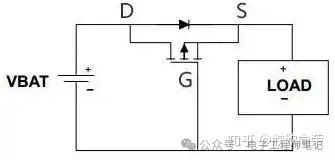

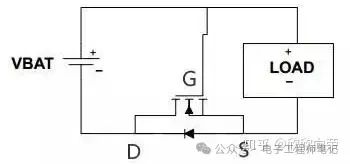

2. 防反接電路

在電源接口設計時，有很多場合需要考慮反接的問題，沒有相應的電路設計的話很容易將電路燒壞，造成損失；MOS管防反接，好處就是壓降小，能規避普通二極管壓降大的弊端；

PMOS管常用在正極，NMOS管常用在負極；

上圖只是示意結構，G極具體需要接上阻容器件，同時可以起到緩啟動作用；

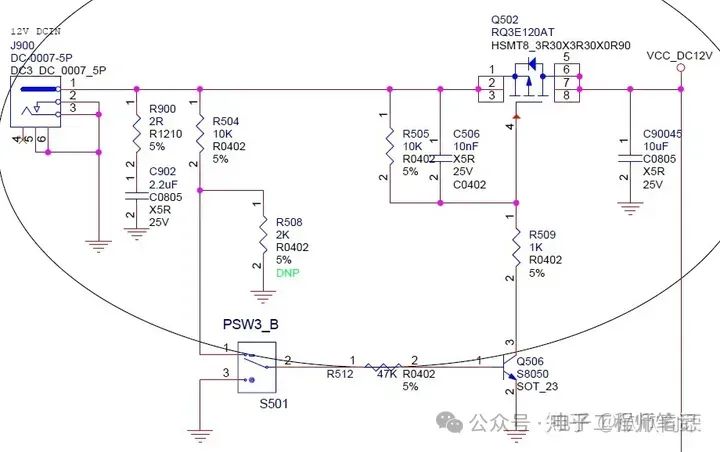

3. 開關電路

作為電子開關控制電源的通斷，一般正極用PMOS管，負極用NMOS管控制；

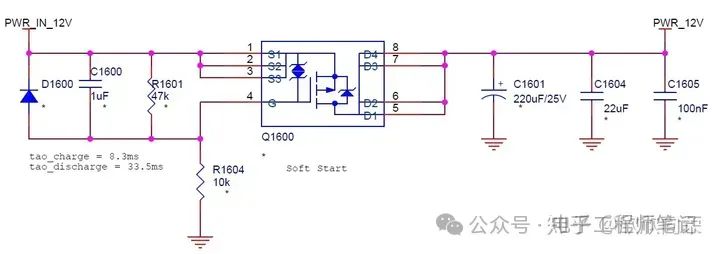

4. 緩啟動電路

上述開關作用中，如果負載容性較大需要緩啟動設計，參見下圖：

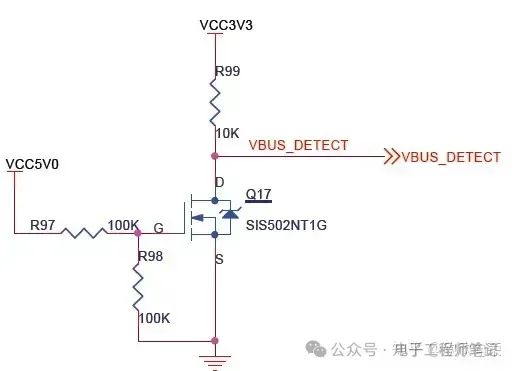

5. 邏輯轉換電路

信號除了電平高低的轉換，很多時候需要電平邏輯高低轉換，MOS管和三極管都可以實現，下面是MOS管的方式，供參考：

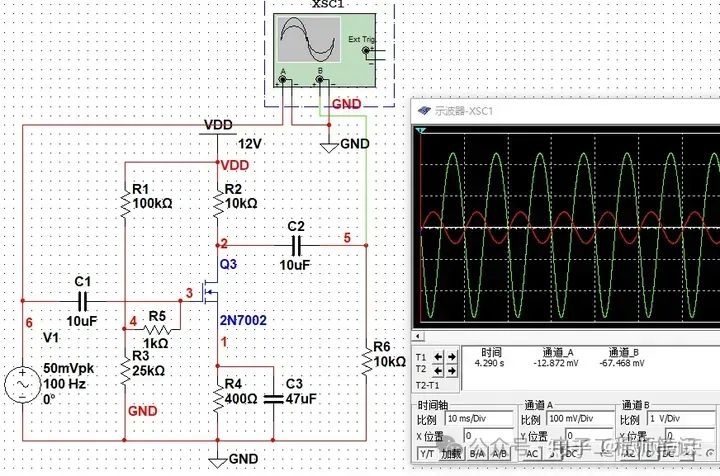

6. 放大電路

對于跨導大的VD-MOS管，可以用來搭建放大電路，如下所示為MOS管放大電路仿真：

MOS管在電路中還有很多其他用途，暫時先介紹上面幾種；

注意在大功率電路設計中，務必理解各種參數的實際意義和關聯關系，以免造成嚴重后果。
