在FPGA（現場可編程門陣列）設計中，SelectIO接口是一種關鍵的輸入輸出（I/O）資源，允許設計者根據應用需求配置多種I/O標準和接口類型。其中，VREF（參考電壓）是SelectIO接口中一個重要的參數，它影響著接口的性能和穩定性。本文將深入探討如何優化FPGA SelectIO接口的VREF生成電路，以提高接口的性能和穩定性，并附上相應的Verilog HDL代碼示例。

一、引言

隨著電子技術的快速發展，F(xiàn)PGA在數字系統設計中的應用越來越廣泛。作為FPGA設計中不可或缺的組成部分，SelectIO接口的性能和穩定性直接影響著整個系統的性能。在SelectIO接口中，VREF作為參考電壓，對于接口的電壓匹配、噪聲抑制和功耗控制等方面起著至關重要的作用。因此，優化FPGA SelectIO接口的VREF生成電路，成為了提高FPGA系統性能的重要措施之一。

二、VREF生成電路的重要性

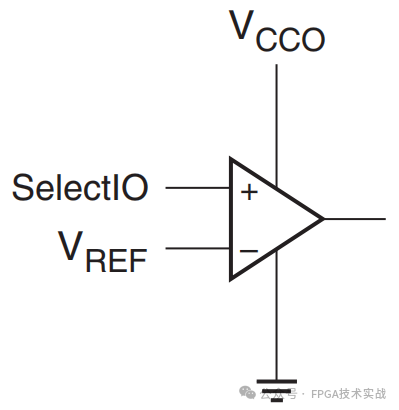

在FPGA的SelectIO接口中，VREF是一個關鍵的參數，它決定了接口的電壓范圍和電壓匹配精度。一個合適的VREF值可以確保接口與外設之間的電壓匹配，減少信號反射和失真，提高信號的傳輸質量。此外，VREF還影響著接口的噪聲抑制能力和功耗控制。一個穩定的VREF值可以有效地抑制接口中的噪聲干擾，提高信號的信噪比；同時，通過調整VREF值，還可以實現對接口功耗的精確控制，降低系統的整體功耗。

三、VREF生成電路的優化方法

為了優化FPGA SelectIO接口的VREF生成電路，我們可以從以下幾個方面入手：

1. 選擇合適的VREF源：在FPGA設計中，通?？梢酝ㄟ^外部電源、內部穩壓器或電阻分壓器等方式產生VREF。不同的VREF源具有不同的特點和適用場景。因此，在選擇VREF源時，需要根據具體的應用需求和硬件環境進行選擇。

2. 設計合適的濾波電路：由于FPGA的SelectIO接口可能受到來自外部環境的噪聲干擾，因此需要在VREF生成電路中設計合適的濾波電路，以抑制噪聲干擾并提高VREF的穩定性。常用的濾波電路包括RC濾波器和LC濾波器等。

3. 優化PCB布局和布線：PCB布局和布線對VREF的穩定性也有重要影響。在設計中，應盡量將VREF生成電路放置在FPGA附近，并采用短而寬的走線以減少噪聲干擾。此外，還需要注意與其他信號線的隔離和屏蔽等問題。

4. 編寫Verilog HDL代碼進行精確控制：通過編寫Verilog HDL代碼，我們可以實現對VREF生成電路的精確控制。例如，可以通過調整內部穩壓器的輸出電壓或電阻分壓器的分壓比例來精確控制VREF的值；同時，還可以實時監測VREF的值并根據需要進行調整以保證其穩定性。

四、Verilog HDL代碼示例

下面是一個簡單的Verilog HDL代碼示例，用于在FPGA中生成一個穩定的VREF值：

verilog復制代碼

module VREF_Generator(

input wire clk, // 時鐘信號

input wire rst_n, // 復位信號

output reg vreg_out // 生成的VREF輸出

);

// 假設我們使用一個內部穩壓器生成VREF

// vreg_target 是我們想要的VREF目標值

const int vreg_target = 1200; // 假設VREF目標值為1.2V（以mV為單位）

// 內部變量用于存儲當前的VREF值

reg [11:0] vreg_current = 0; // 假設使用12位精度表示VREF值（0-4095對應0-VREF_MAX）

// 模擬內部穩壓器的調整邏輯（這里僅作為示例）

always @(posedge clk or negedge rst_n) begin

if (!rst_n) begin

// 復位時，將VREF設置為初始值

vreg_current <= vreg_target >> 12; // 假設初始值為目標值的一半（粗略估計）

end else begin

// 在每個時鐘周期，根據某種算法或條件調整VREG_CURRENT的值

// 這里只是一個簡單的示例，實際應用中需要根據具體情況進行調整

// 例如，可以實時監測VREG_OUT的值，并根據其與VREG_TARGET的差值進行調整

// ...（此處省略具體的調整邏輯）

end

end

// 假設我們有一個DAC（數模轉換器）用于將VREG_CURRENT轉換為實際的VREF電壓

// 這里我們使用一個簡單的賦值語句來表示這個過程（實際情況中需要連接到實際的DAC）

assign vreg_out = vreg_current / 4095.0 * VREF_MAX; // 假設VREF_MAX為實際可用的最大VREF電壓值

endmodule

請注意，上述代碼僅作為一個簡單的示例，用于說明如何在FPGA中生成一個穩定的VREF值。在實際應用中，我們需要根據具體的硬件環境和應用需求進行相應的調整和優化。
