背景

信號鏈芯片的驗證離不開抖動和眼圖測量。抖動考慮的是時鐘或數據過零點的時刻的不確定性，眼圖則更加直觀，以參考時鐘的邊沿為刀，將數據波形切割成無數的小段，每段波形只有1個bit。然后將這些小段波形堆疊到一起，形成的眼睛形狀的圖片，稱之為眼圖。

抖動和眼圖是高速串行信號的必測項目。抖動可以評估時鐘或信號的穩定性，眼圖可以綜合評估信號的抖動，幅度，反射，串?dāng)_等信號完整性問題。如果再套上一個眼圖模板，通過眼圖是否觸碰模板，就可以輕松評判信號質量的優劣。

圖1. 眼圖是由所有bits堆疊而形成的圖樣，包含所有bits的信號完整性信息

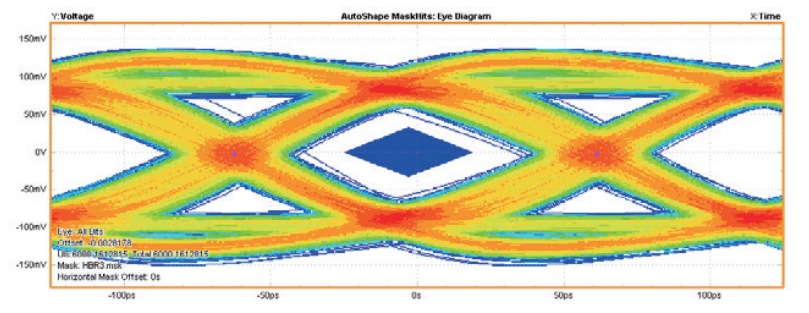

圖2. 眼圖及其模板

挑戰

測試工程師測出了眼圖和抖動的結果，給出測試Pass或Fail的測量報告，工作就算完成了。但怎樣才能解決抖動和眼圖Fail的問題呢？基本思路就是抓大放小，對癥下藥！

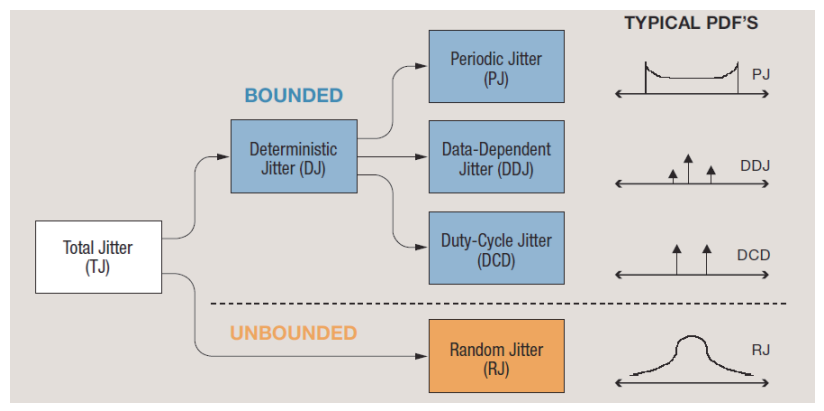

圖3. 抖動的分類

經典理論下，信號的總體抖動（Tj，Total Jitter）可以分成以下幾類。通過示波器的抖動軟件，測量出每種抖動成分的大小，想辦法將最嚴重的抖動成分降低，總體抖動就能降下來了。

其中，隨機抖動（Rj，Random Jitter）是由布朗運動/熱噪聲引起的。通過改良電源的噪聲性能，更換隨機抖動較大的有源器件，可以降低系統的隨機噪聲。與隨機抖動對應的，是確定性抖動（Dj，Deterministic Jitter），最重要的兩種Dj是周期性抖動（PJ，Periodic Jitter）和數據相關性抖動（DDJ，Data-Dependent Jitter）。

周期性變化的抖動，稱之為周期性抖動。一般由高速SerDes的參考時鐘帶入，或者旁路高速信號的串?dāng)_所引起。周期性抖動不僅要看抖動的峰峰值，還要關注Pj的頻率。檢查時鐘，查找電路板上相關的干擾源，可以降低周期性抖動。

數據相關性抖動（DDj，Data Dependent Jitter），也叫碼間干擾（ISI，Inter-Symbol Interference），當數據速率升高時，DDj會變得愈發重要。ISI不僅會影響到抖動，也會讓眼圖惡化。下圖是一個高速信號，從發送端，到傳輸路徑中間的測試點，再到接收端的眼圖變化。隨著傳輸線距離的增加，ISI越來越大，眼圖的眼寬和眼高都明顯收窄，甚至到最后眼圖完全閉合了。降低傳輸線衰減，或者使用適當?shù)腡x均衡和Rx均衡，可以有效降低DDj。

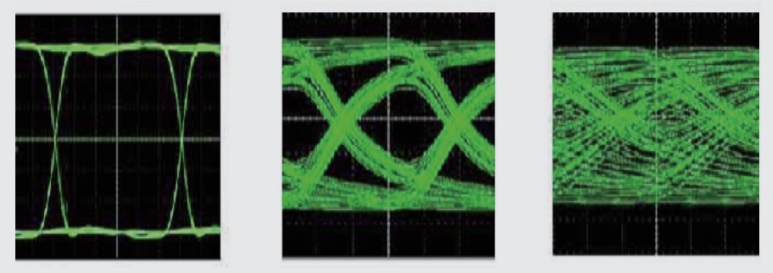

圖4. 傳輸線損耗所引起的ISI抖動會導致眼圖惡化

測試解決方案

泰克公司的MSO6B系列示波器最高帶寬可達10GHZ，采樣率高達50GS/s，底噪低至51.5uV，是測量信號鏈芯片抖動和眼圖的最佳選擇。

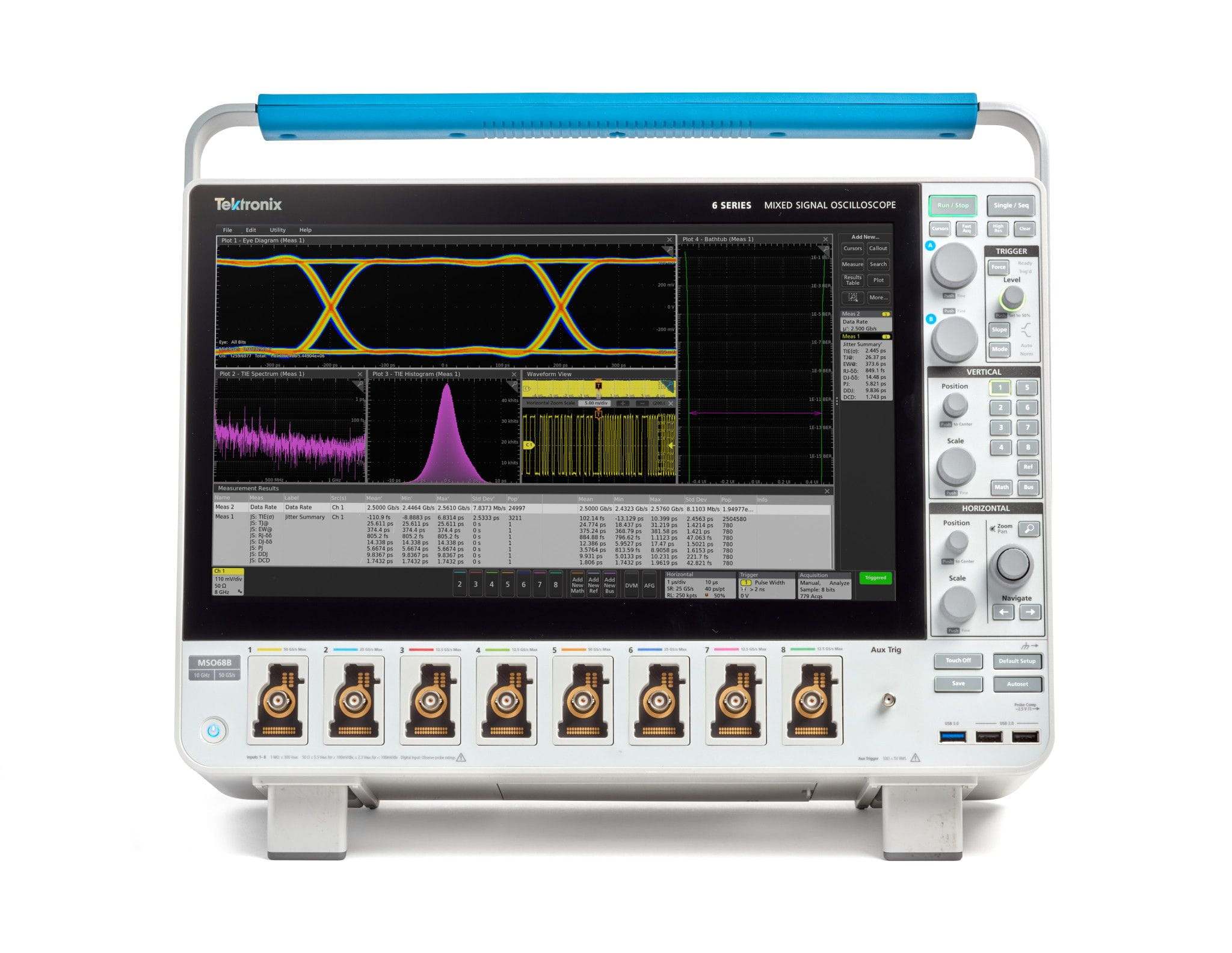

圖5. 泰克MSO6B系列示波器

泰克公司的DJA抖動和眼圖分析軟件，可以精確并快速地測量信號的抖動和眼圖，給出抖動和眼圖的各項測量結果。DJA幫助工程師將總體抖動分解成各種抖動成分，還提供各種高級分析窗口，比如抖動頻譜圖，可以看到周期性抖動的頻譜，幫助工程師快速確定干擾源；抖動直方圖可以直觀地判斷是RJ或DJ占主導地位，確定調試方向。

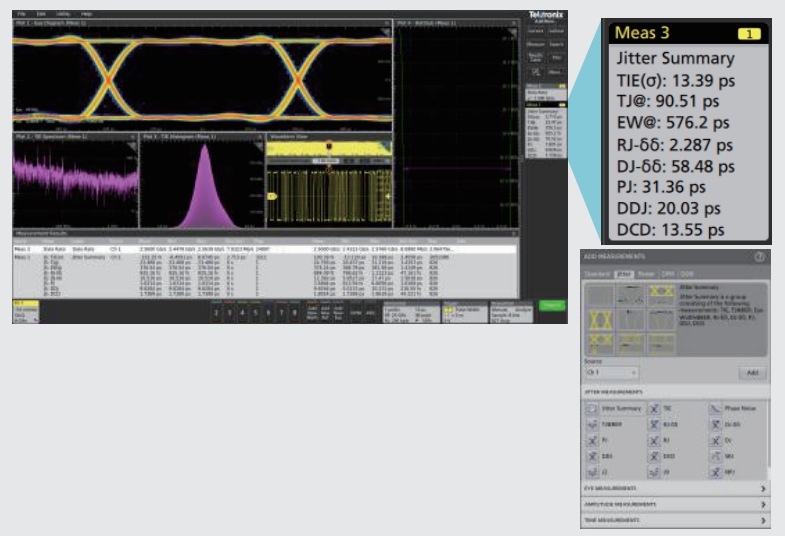

圖6. 泰克公司的DJA抖動和眼圖分析軟件豐富的測量項和分析窗口

總結

抖動和眼圖是信號鏈芯片的重要測量項。泰克的MSO6B系列示波器和DJA軟件，不僅可以幫助工程師精確地測量抖動和眼圖結果，還可以通過抖動分解，和豐富的分析窗口，為工程師提供解決抖動和眼圖問題的線索，幫助工程師快速解決問題。

使用1GHz~10GHz帶寬對高速設計進行故障排除和驗證，了解泰克6系列B MSO混合信號示波器更多高速設計，請登錄：https://www.tek.com.cn/products/oscilloscopes/6-series-mso#。
