以下內容中，小編將基于PT100傳感器設計一款采集處理電路，希望本文能幫您增進對采集處理電路的了解，和小編一起來看看吧。

一、PT100傳感器

pt100溫度傳感器是一種將溫度變量轉換為可傳送的標準化輸出信號的儀表。主要用于工業過程溫度參數的測量和控制。帶傳感器的變送器通常由兩部分組成：傳感器和信號轉換器。傳感器主要是熱電偶或熱電阻；信號轉換器主要由測量單元、信號處理和轉換單元組成（由于工業用熱電阻和熱電偶分度表是標準化的，因此信號轉換器作為獨立產品時也稱為變送器），有些變送器增加了顯示單元，有些還具有現場總線功能。

二、差分運放與PT100傳感器采集處理電路設計

PT100之所以應用很廣泛，不僅僅是因?yàn)闇y(cè)溫范圍比較寬寬更因?yàn)樗木€性度非常好，也就是溫度每升高一度，其電阻升高的值基本一致，約0.38-0.39歐姆對應1度，通過惠斯通電橋可以測量某個橋臂電阻的變化情況，那么本方案就利用電橋來設計PT100的溫度采集方案。由于電橋出來的信號是查分信號且信號較小，所以要通過差分運放將其放大后再送入單片機進行AD采集，本方案選用AD623作為差分運放芯片，這是一顆軌到軌的運放，即能輸出的最大電壓為供電電壓。

做方案時要考慮如下幾個問題： A.  測溫范圍是多少，這決定了其他三個電阻的阻值該如何選??； B.  運放、單片機的供電電壓是多少，這決定了運放的放大倍數如何設計，即最大輸出不能超過單片機的AD參考電壓； 本方案的測溫范圍為0-200℃，單片機供電電壓為3.3V，設計電路圖如下：

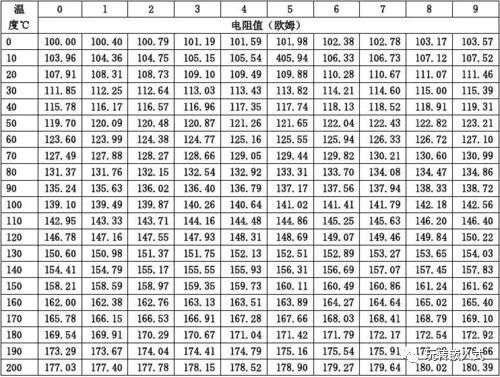

通過電路圖可以看出如下幾個問題： A.  運放的增益電阻R51為3.3K，即放大倍數為G=（1+100/3.3）=31.3，具體詳情可參考AD623的數據手冊； B.  電阻R2=82Ω，即當PT100也為82Ω時，電橋平衡，差分電壓為0； C.  運放能輸出的最大電壓為3.3V，放大倍數為31.3倍，所以最大的輸入電壓為3300/31.3=105.4mV，R5兩端的電壓為固定值V2=2.5×2000/2082=2401.5mV，那么R4兩端能輸出電壓為（2401.5-105.4）mV=2296.1mV，即R1最大為（5000/2.296）-2000=177.7Ω；   通過以上計算即可得出，R1的變化范圍為(82-177.7)Ω，即測溫范圍為(-43~205)攝氏度，滿足測溫范圍為(0-200)℃的要求。   電路設計完成后，就可以變成寫程序?qū)崿F(xiàn)溫度的采集了。 附溫度-電阻對應表：

上述所有信息便是小編這次為大家推薦的有關采集處理電路的內容，希望大家能夠喜歡，想了解更多有關它的信息或者其它內容，請關注我們網站哦。
