一般來說，普通的PCB板所設置的電流基本上都不會超過10A，甚至5A，足以應付家用、消費電子等的需求，但特殊產品往往會要求PCB承受大電流，那么如何設計PCB板使其承受?一起來看看吧!

通常的PCB設計電流都不會超過10A，甚至5A。尤其是在家用、消費級電子中，通常PCB上持續的工作電流不會超過2A。但是最近要給公司的產品設計動力走線，持續電流能達到80A左右，考慮瞬時電流以及為整個系統留下余量，動力走線的持續電流應該能夠承受100A以上。

那么問題就來了，怎么樣的PCB才能承受住100 A的電流?

方法一：PCB上走線

要弄清楚PCB的過流能力，我們首先從PCB結構下手。

以雙層PCB為例，這種電路板通常是三層式結構：銅皮、板材、銅皮。

銅皮也就是PCB中電流、信號要通過的路徑。

根據中學物理知識可以知道一個物體的電阻與材料、橫截面積、長度有關。

由于我們的電流是在銅皮上走，所以電阻率是固定的。橫截面積可以看作銅皮的厚度，也就是PCB加工選項中的銅厚。

通常銅厚以O(shè)Z來表示，1OZ的銅厚換算過來就是35 um，2OZ是70um，依此類推。

那么可以很輕易地得出結論：在PCB上要通過大電流時，布線就要又短又粗，同時PCB的銅厚越厚越好。

實際在工程上，對于布線的長度沒有一個嚴格的標準。工程上通常會用：銅厚/溫升/線徑，這三個指標來衡量PCB板的載流能力。

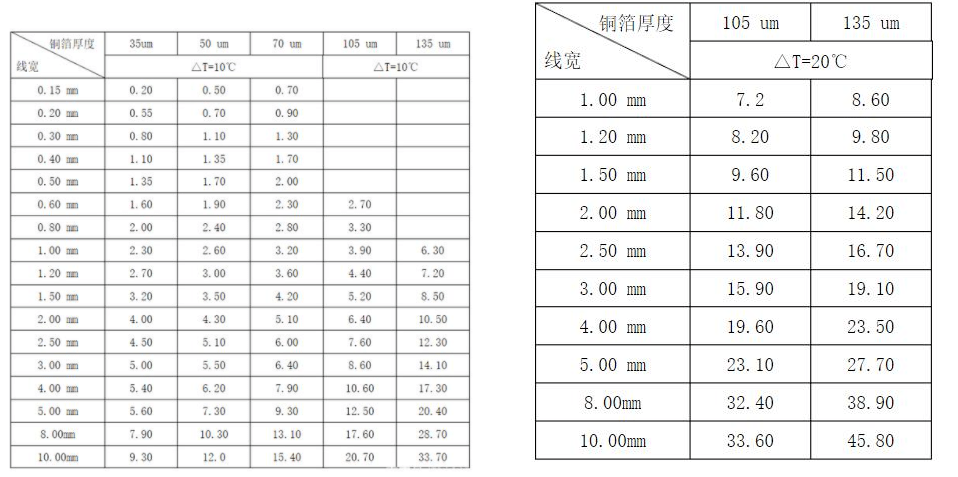

以下兩個表可以參考：

從表中可以大約知道1OZ銅厚的電路板，在10℃溫升時，100mil (2.5mm) 寬度的導線能夠通過4.5A的電流。

并且，隨著寬度的增加，PCB載流能力并不是嚴格按照線性增加，而是增加幅度慢慢減小，這也是和實際工程里的情況一致。

如果提高溫升，導線的載流能力也能夠得到提高。

通過這兩個表，能得到的PCB布線經驗是：增加銅厚、加寬線徑、提高PCB散熱能夠增強PCB的載流能力。

那么如果要走100A的電流，可以選擇4OZ的銅厚，走線寬度設置為15mm，雙面走線，并且增加散熱裝置，降低PCB的溫升，提高穩定性。

方法二：接線柱

除了在PCB上走線之外，還可以采用接線柱的方式走線。在PCB上或產品外殼上固定幾個能夠耐受100A的接線柱如：表貼螺母、PCB接線端子、銅柱等。然后采用銅鼻子等接線端子將能承受100A的導線接到接線柱上。這樣大電流就可以通過導線來走。

方法三：定做銅排

甚至，還可以定做銅排。

使用銅排來走大電流是工業上常見的做法，例如變壓器，服務器機柜等應用都是用銅排來走大電流。

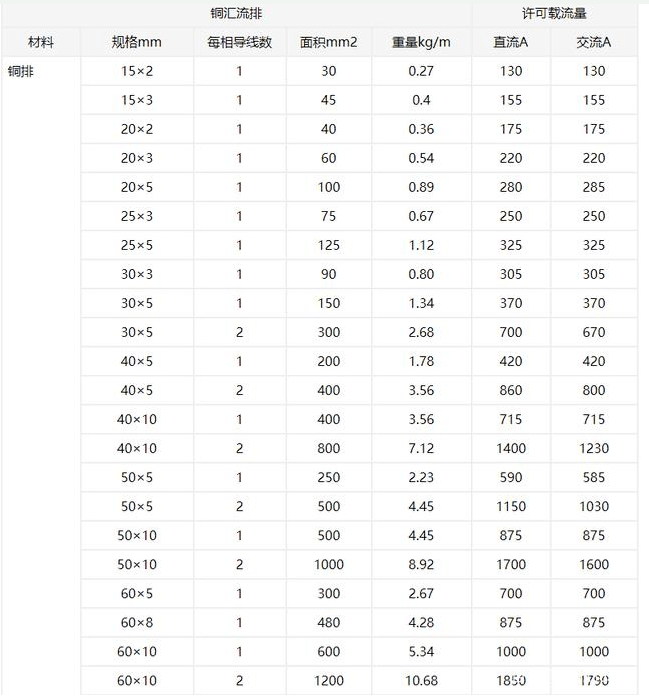

附銅排載流能力表：

方法四：特殊工藝

另外還有一些比較特殊的PCB工藝，國內不一定能找得到加工的廠家。

例如英飛凌就有一種PCB，采用3層銅層設計，頂層和底層是信號布線層，中間層是厚度為1.5mm的銅層，專門用于布置電源，這種PCB可以輕易做到小體積過流100A以上。

首先在考慮走線前，PCB板需要考慮其他因素，如材料選用、層疊結構和熱設計等，具體如下：

為了承受大電流，PCB板應使用具有高導電性能的材料，如銅，高純度的電解銅是首選;其次是考慮多層板結構，可以提供更多的走線和散熱路徑，內層的銅箔厚度和層間絕緣材料也是關鍵;最后是有效的熱設計，適當選擇散熱路徑，增加散熱孔，使用導熱性能良好的絕緣材料等。

1、走線寬度

根據PCB板的銅箔厚度和電流需求，選擇適當?shù)木€寬，一般是在2mm以上即可;

2、走線間距

為防止電氣短路和熱過載，走線間距應保持在0.5mm以上。若是在關鍵區域，如電源和接地線，應加大間距;

3、層間布線

在多層板中，應優化層間布線降低電阻和熱過載的風險，可使用專門的電源和接地層提高電流傳輸效率;

4、直角走線

直角走線可減少線路之間的寄生電容和電感，有助于提高信號質量;

5、電磁干擾

為減少電磁干擾，可使用去耦電容和磁珠，此外也要避免長距離的平行走線，降低電磁干擾的可能性;

6、冗余與備份

在關鍵路徑上，可適當增加額外的走線作為備份，以此提高其的可靠性和穩定性。
