在這篇文章中，小編將對MOS管的應用的相關內容和情況加以介紹以幫助大家增進對它的了解程度，文章內附了大量實際應用電路，和小編一起來閱讀以下內容吧。

一、MOS管的基礎特性

（1）MOS管有柵極G，漏極D，源極S；

（2）PMOS管（類似于PNP），低電平導通，高電平截止；

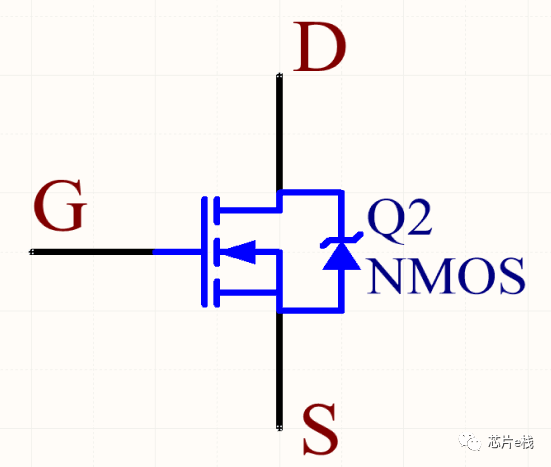

（3）NMOS管（類似于NPN），高電平導通，低電平截止。

二、MOS管的開關特性應用

1、阻斷VCC端

用于阻斷VCC端，使用PMOS管，且源端S接VCC端。

使用Multisum仿真，效果如下：

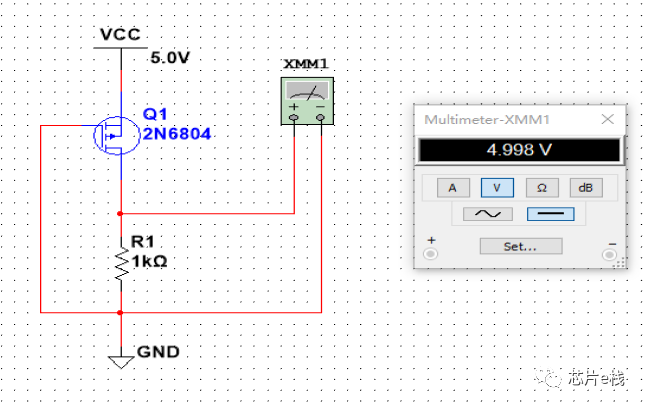

（1）G極接低電平

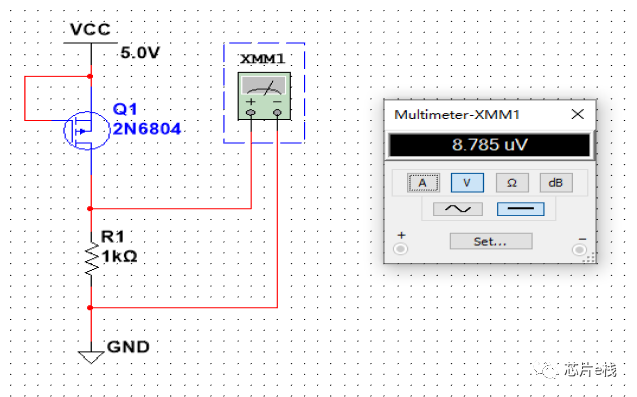

（2）G極接高電平

2、阻斷GND端

用于阻斷GND端，使用NMOS管，且源端S接GND端。

使用Multisum仿真，效果如下：

（1）G極接低電平

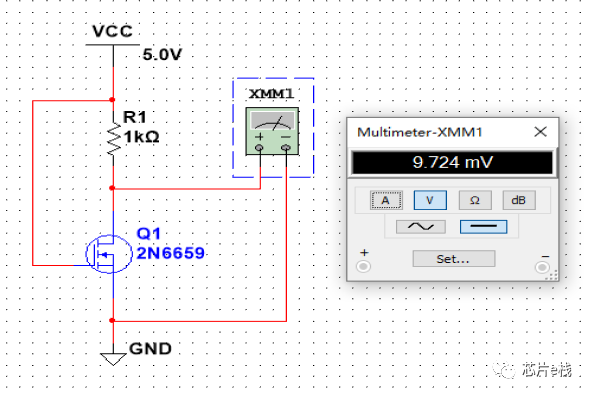

（2）G極接高電平

三、MOS管的實際應用

（1）替換三極管

因MOS管沒有結點電壓，三極管有0.3V的CE極結點電壓，故常用于替換三極管，做信號端控制。

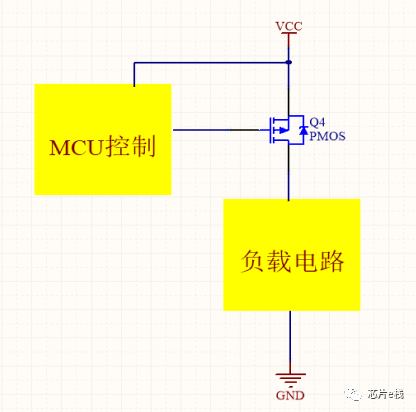

（2）用于低功耗電路的電源輸出控制

在做電池供電類的低功耗產品時，對于主控休眠時，需要對不工作的電路部分，進行斷電，來減少電量損耗。

如遙控器不操作時，芯片休眠，且斷開對射頻部分的供電。

（3）用于防反接電路

防止電路中，VCC與GND接反，導致電路燒壞。

（4）用于推挽輸出

四、高壓MOS管和低壓MOS管的區別

高壓MOS管和低壓MOS管的主要區別在于工作電壓范圍、反應速度以及應用場景。

首先，從電壓角度來看，高壓MOS管的電壓范圍在400V至1000V之間，而低壓MOS管則在1V至40V左右。這種電壓的不同也決定了他們所應對的場景不同。高壓MOS管常用于那些需要高電壓環境下具備低導通電阻和高耐壓能力的電路，例如電源和電能控制器。低壓MOS管則適用于那些工作電壓較低的場景，如移動設備、低功耗電路和數據處理應用。

其次，不同的電壓等級也會影響MOS管的反應速度。一般來說，高壓MOS管的反應速度要比低壓MOS管慢。其原因是，當工作電壓增高時，MOS管的結電容會變大，導致充電慢，即開通的速度變慢。

此外，低壓MOS管與高壓MOS管的封裝也有所不同。低壓MOS管一般以貼片式為主，用量較大，廣泛應用于消費類電子產品的保護板上。相比之下，高壓MOS管的電壓較高，通常以500V、600V、650V等為常規值，現在已經有超結MOS達到1000V、1200V、1600V的產品出現。

總的來說，高壓MOS管和低壓MOS管因其不同的電壓等級和應用環境，具有不同的特性和應用。在選擇時，應根據具體的電路需求和工作環境來決定使用哪種類型的MOS管。

經由小編的介紹，不知道你對MOS管的應用是否充滿了興趣？如果你想對MOS管的應用有更多的了解，不妨嘗試在我們的網站里進行搜索哦。
