在檢修電路故障過程中，如果沒有電路原理圖做參考，而所處理的故障又比較復雜時，需要根據電路板上元器件和印刷電路的實際情況畫出電路原理圖。

一、根據電路板畫電路原理圖的基本思路和方法

1畫電路原理圖基本思路

1)盡最大可能縮小畫圖范圍

沒有必要畫出整機電路圖，根據故障現象和可能采取的檢查步驟，將故障確定在最小的范圍內，只對這一范圍內的電路依據實物畫圖。

2)確定單元電路類型

根據電路板上元器件的特征確定電路類型，例如是電源電路中的整流電路還是放大器電路等，確定電路種類的大方向。

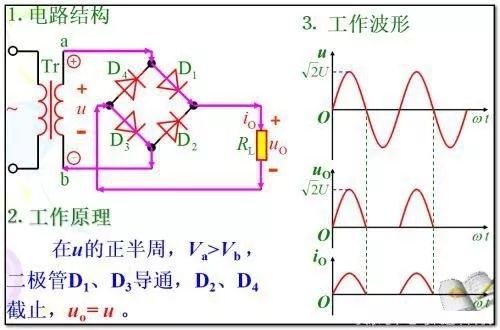

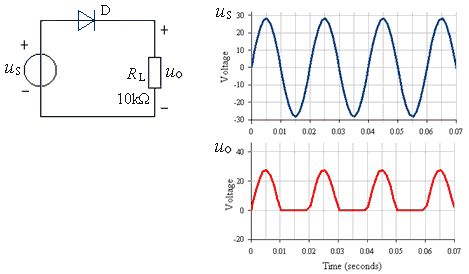

再根據電路類型，觀察電路板上元器件的特征，確定具體單元電路的大致種類。例如，見到一只整流二極管是半波整流電路，見到2只整流二極管是全波整流電路，見到4只整流二極管是橋式整流電路。

3)選用參考電路

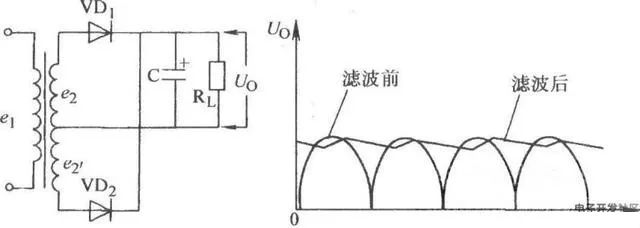

根據具體的電路種類，利用所學過的電路作參考電路。例如對于全波整流電路，先畫出一個典型的全波整流電路，然后與電路板上的實際電路核對，進行個別調整。

4)驗證方法

畫出電路原理圖后，再根據所畫的電路原理圖與電路板實際情況進行反向檢查，即驗證所畫電路中的各元器件在電路板上是不是連接正確，如果有差錯說明所畫電路原理圖有誤。

2觀察銅箔線路走向的簡單方法

觀察電路板上元器件與銅箔線路的連接和銅箔線路的走向時，可以用燈照的辦法。用燈光照在有銅箔線路的一面，在元器件面可以清晰、方便地看到銅箔線路與各元器件的連接情況，這樣可以省去電路板的翻轉，不斷翻轉電路板不但麻煩，而且容易折斷電路板上的引線。

3雙層電路板觀察銅箔線路的方法

1)雙層板結構

下圖是雙層電路板示意圖，在裝配元件面(頂層)和背面(底層)都有銅箔線路，貼片元器件可以裝在頂層也可以裝在底層。

2)過孔

為了連接頂層和底層的銅箔線路，在電路板上設置了過孔，如下圖所示。凡是需要連接頂層和底層的銅箔線路處，都會設置一個過孔，在畫圖時需要過孔處是連接兩層銅箔線路的。

下圖是一個實際的雙層銅箔線路

4根據元器件畫出電路圖的方法

分析電路的工作原理，關鍵是抓住單元電路的電源電壓+V端(或-V端)、接地端、信號輸入端、信號輸出端，而根據電路板畫出電路原理圖時(由于電路板上的印制電路圖分布與電路原理圖規律“格格不入”)，則要先畫出個元器件之間的相互連接電路，然后再把他們分別接往各端。這里以三級管電路為例說明具體的畫法。

1)第一步

先畫出三極管電路圖形符號，如下圖所示，發現其發射極上連接有兩個元件，R1和C1.如果三極管VT1發射極上有更多相連接的元器件，應全部畫出。

2)第二步

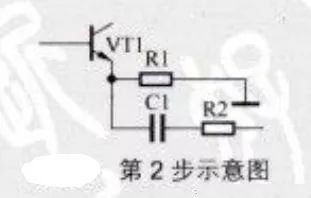

畫出R1和C1后，在電路板上尋找R1和C1另一端連接的元器件或線路，如下圖所示。

發現R1與地線相連，可以直接畫出地線符號。發現C1與另一個電阻R2相連，畫出R2電路圖形符號，它與C1相串聯。

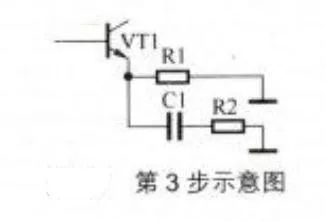

3)第三步

繼續在電路板上找R2的另一端線路，發現接地線，如下圖所示，通常情況下，當一個元器件接地線或接電源，那么這一支路電路的畫圖可以結束。

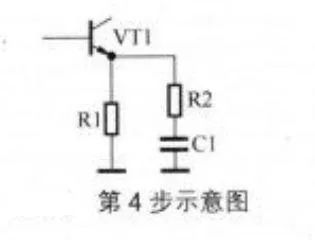

4)第四步

按照習慣畫法，將畫出的草圖進行整理，如下圖所示，以便對這一電路分析和理解。

二、三級管電路的畫圖方法

根據電路板實物畫出電路原理圖也是有方法和技巧的，關鍵是要熟悉各種元器件常用電路，這樣畫圖就比較容易了。

1畫出三極管放大器電路的方法

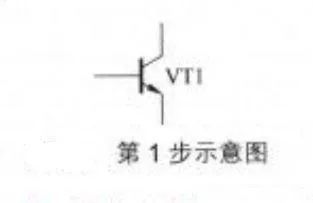

1)第一步，先畫出三級管電路圖形符號

首先確定電路板上實際的三極管是NPN型還是PNP型，現在用的最多的是NPN型三極管，如下圖所示

2)第二步，集電極電路

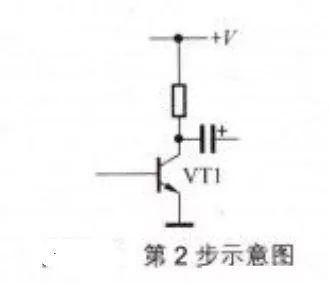

在電路板上找到VT1集電極，然后畫出與集電極相連的所有元器件，并注意那個電阻與電源電路相連。下圖所示是集電極與直流工作電壓+V端之間接有一只電阻，并注意那個耦合電容與下級放大器相連。

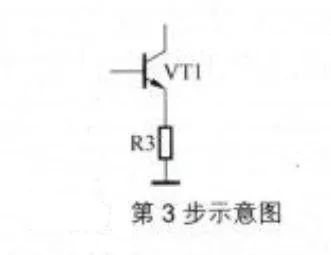

3)第三步，畫出發射極電路

VT1發射極上的元器件一般是向地線方向發生聯系，通常發射極與地線之間接的元器件較多，可能是電容，也可能是電阻，如下圖所示連接的是電阻。

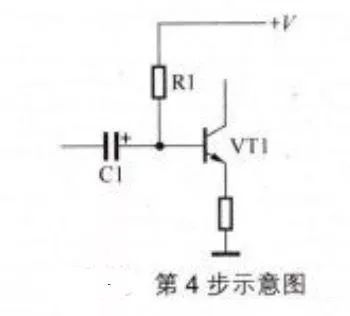

4)第四步，畫基極電路

VT1基極上的元器件有三個方向：電源方向、地線方向、前級電路方向

下圖所示是電源+V方向的R1，地線方向上大多有電阻，前級方向上大多有耦合電容。

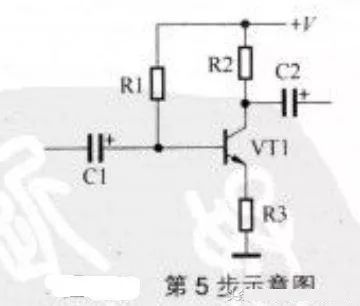

5)第五步，畫出整個三級管電路

將上述4步的電路圖拼在一起就是一個完整的電路圖，如下圖所示，從這一電路可以看出，這是一個共發射極放大器的直流電路。

如果畫出來的電路不符合電路常理，很有可能是畫錯了，但也有可能是這一電路較為特殊。

2畫出其它三級管電路的方法

根據電路板上的元器件實物畫出三極管的其它電路時，關鍵是搞清楚三極管的大致功能，例如是構成的振蕩器電路還是控制器電路，在確定了這個大方向之后根據元器件的特征再確定可能是那類具體電路。

1)第一步

畫出三極管的直流電路，三極管在它的大多數應用電路中都有直流電路。如果畫圖過程中發現三極管沒有完整的直流電路，那么該三極管很可能不是工作在放大、振蕩等狀態，而是構成了一種特殊的電路，如三極管式ALC(自動電平控制)電路。這樣的判斷要有扎實的電路基礎知識。

2)第二步

畫出與三極管三個電機相連的元器件電路。

3)第三步

將畫出的草圖進行整理，以方便對電路工作原理進行分析，如果電路分析中發現明顯的電路錯誤，說明很可能是電路圖畫錯了，需要對照電路板進行核實。

三、集成電路的畫圖方法

1畫出集成電路圖形符號

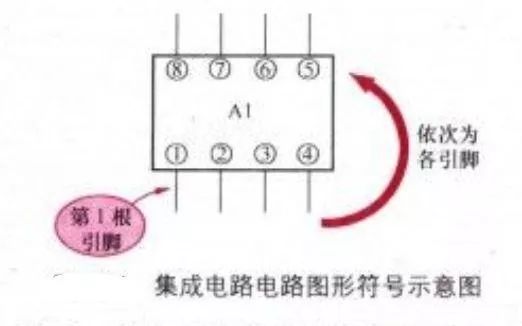

首先根據實物搞清楚所畫集成電路有多少引腳，畫出相應引腳數的集成電路的圖形符號，如下圖所示

這是一個8根引腳的雙列直插集成電路，所以電路圖形符號要畫成雙列形式，且為8個引腳，各引腳序號符合一般畫圖規律，即從左下角起逆時針?lè)较蛞来闻帕小?

2畫出接地引腳電路

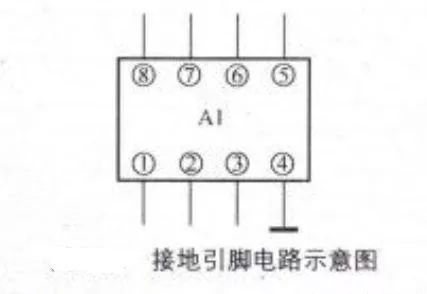

找到接地引腳的方法是：電路斷電后，用萬用表電阻RX1檔測量那根引腳與地線之間的電阻為0歐姆，那該引腳就是接地引腳，在該引腳上畫接地符號。如下圖所示。

3畫出電源引腳電路

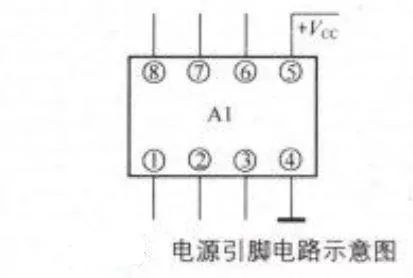

找到電源引腳的方法是：電路板通電狀態下，用萬用表直流電壓檔測量各引腳對電路板地線的直流電壓，電壓最高的引腳為電源引腳，在該引腳上畫出電源+Vcc符號，如下圖所示。

4分別畫出各引腳電路

畫出其它各引腳電路的方法是：在電路板上找到某個引腳，如1腳，沿1腳銅箔線路畫出所有與1腳相連的元器件的電路符號。

如果該引腳外電路中有串聯元器件。也應一一畫出，直到畫出一個相對明確的電路圖，如畫到接地端或電源端，或是與集成電路的另一個引腳相連，如下圖所示。

在畫出集成電路的各引腳外電路之后，將電路圖進行整理，畫成平時習慣的畫法，再按照從上而下、自左向右的方向給電路中的各元器件編號，如下圖所示。必要時還要根據電路中元器件的實物，查出它們的型號和標稱值。
