一、碳化硅是如何制造的

最簡單的碳化硅制造方法包括在高達2500攝氏度的高溫下熔化硅砂和碳，例如煤。較暗，更常見的碳化硅版本通常包括鐵和碳雜質，但純SiC晶體是無色的，當碳化硅在2700攝氏度升華時形成。一旦加熱，這些晶體在較低的溫度下沉積到石墨上，這個過程稱為Lely方法。

Lely法：在此過程中，花崗巖坩堝通常通過感應加熱到非常高的溫度，以升華碳化硅粉末。溫度較低的石墨棒懸浮在氣態混合物中，這固有地允許純碳化硅沉積并形成晶體。

化學氣相沉積：或者，制造商使用化學氣相沉積來生長立方碳化硅，化學氣相沉積通常用于碳基合成工藝并用于半導體工業。在這種方法中，一種特殊的氣體化學混合物進入真空環境并在沉積到基材上之前結合。

碳化硅晶圓生產的兩種方法都需要大量的能源、設備和知識才能成功。

二、碳化硅雙脈沖測試串擾問題解讀

01、正向串擾

[t0~t1]

Q1開始開通，但門極電壓未達到閾值電壓，溝道還是處于關閉狀態

[t1~t2]

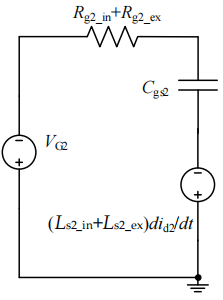

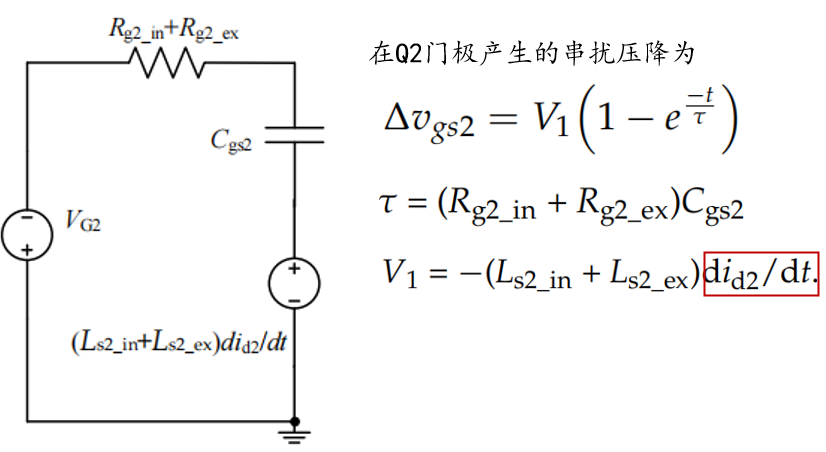

當Q1的門極電壓達到閾值電壓之后，溝道開啟，電流IL開始從D2換向Q1，這個過程在D2開始承受耐壓為止。此時Q2門極回路的等效電路為

可見，V1決定了這個階段Q2門極電壓的變化趨勢。

[t2~t3]

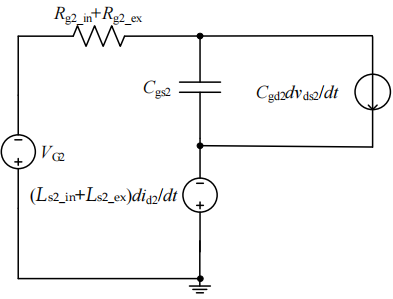

這個階段D2承受反向電壓，Q2電壓開始上升，此時米勒效應產生的位移電流會在Q2門極產生壓降，此階段以Q1漏源極電壓減小到導通壓降為止。此時Q2門極回路的等效電路為

可見，V1決定了這個階段Q2門極電壓的變化趨勢。

這個正向串擾電壓有可能會超過Q2的閾值電壓，導致其部分開通，從而導致上下直通的可能性。

[t3~t4]

這個階段，Q1門極電壓上升達到驅動電壓，Q1完全開通。

02、負向串擾

[t5~t6]

Q1開始關斷，但電壓還未降低到米勒電壓。

[t6~t7]

Q1的門極電壓達到米勒電壓，Q1的漏源極電壓開始上升，Q2的漏源極電壓開始下降，當Q2的漏源極電壓跌到D2的導通電壓時為止。此時Q2門極回路的等效電路為

在Q2門極產生的串擾電壓和[t2~t3]階段公式一樣，但電壓電流變化率不同。這個負向電壓可能超過額定門極負壓，對門極可靠性造成影響。

[t7~t8]

這個階段，電流開始從Q2換向D2，直到Q1溝道關斷，等效電路為

在Q2門極產生的串擾電壓和[t1~t2]階段公式一樣，但電壓電流變化率不同。

[t8~t9]

這個階段，Q1門極電壓下降到閾值電壓以下，直到Q1完全關斷。

以上大致闡述了串擾的產生機理，其中涉及到回路寄生參數以及電流電壓變化率，所以相應的抑制措施一般都圍繞這些展開。
