降壓-升壓(Buck-Boost)轉換器能夠根據應用使用相同的電路對電壓進行升壓或降壓。

開關模式電源轉換器是廣泛用于多個行業的電子技術，包括工業、商業、公用事業和消費市場。對于基于低功耗DC/DC轉換的應用，大多數現代電源轉換都是使用三種主要類型的電源轉換器來完成的 - 降壓(Buck)，升壓和降壓(Buck-Boost) - 升壓(Boost)。

降壓-升壓(Buck-Boost)轉換器能夠根據手頭的應用使用相同的電路對電壓進行升壓或降壓。

降壓-升壓(Buck-Boost)轉換器的基礎知識

降壓轉換器對輸入電壓進行降壓，而升壓轉換器則對輸入電壓進行升壓。這兩種轉換器都適用于特定的應用范圍。然而，某些應用需要根據特定條件或迎合特定操作場景同時對輸入電壓進行升壓和降壓。在這種情況下，將兩種轉換器分開安裝并不理想。因此，可以使用降壓-升壓轉換器電路，因為它結合了降壓轉換器和升壓轉換器的元件。

通常的電壓調整器及降壓型DC/DC，在IC待機時(停止運行)的輸出電壓降低到0V。

升壓型DC/DC轉換器在待機時(停止運行)的輸出電壓因IC而異。升壓型DC/DC轉換器可以按類型、功能分為4種類型。

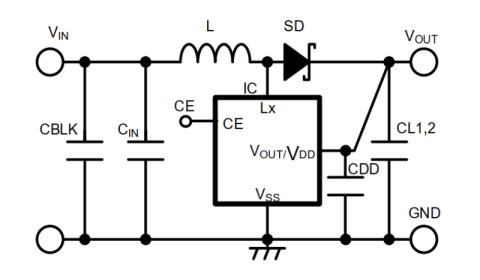

1、非同步整流型

這是一種使用二極管的常見升壓型DC/DC轉換器。由于使用二極管，待機時不能使輸入端與輸出端斷開，而是通過二極管導通。

此外，即使是搭載了驅動器的升壓型DC/DC轉換器，沒有對High Side端驅動器的寄生二極管進行控制時，其工作方式也與非同步整流型升壓DC/DC轉換器相同。

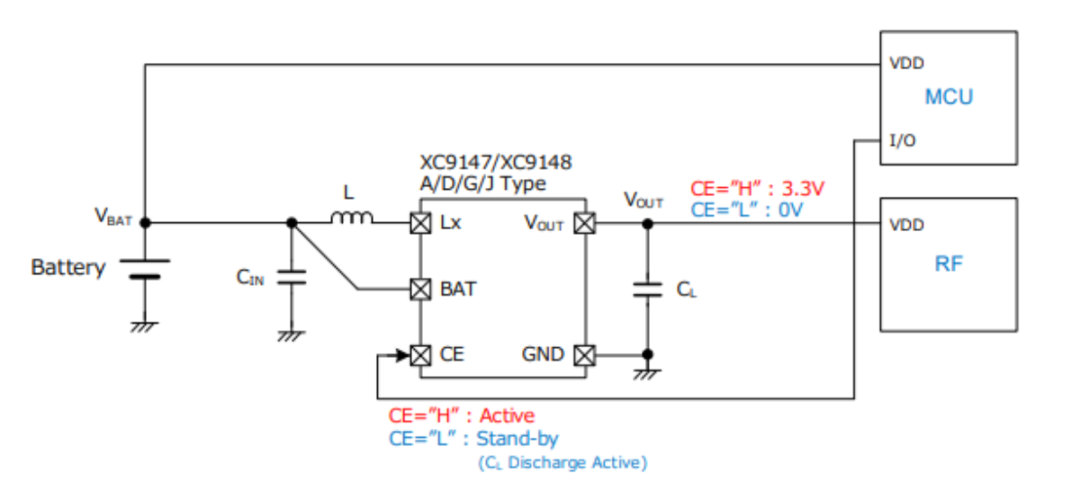

2、負載斷開功能

負載斷開功能(內置了Low Side/High Side驅動器FET的產品)

為了使待機時的輸出電壓達到0V，控制High Side端驅動器FET。(驅動器FET：OFF、寄生二極管：陽極Vout、陰極Lx)

采用負載斷開功能，在待機時斷開輸入端與輸出端。由此輸出電壓降低到0V，能防止系統故障并降低功耗。

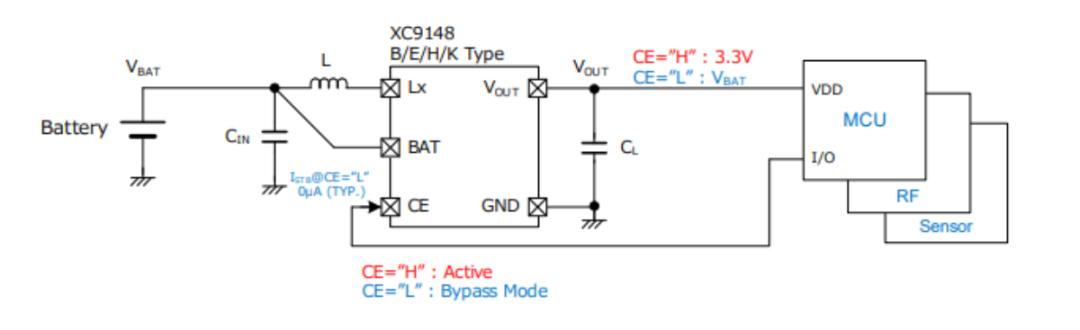

3、旁路功能

旁路功能(內置了Low Side/High Side驅動器FET的產品) 為了使待機時輸出與輸入導通，使High Side端的驅動FET成為ON狀態。 通過旁路功能，可以在待機時使輸入電壓通過輸出端。

通過靈活運用本功能，在MCU休眠等狀態下處于待機狀態，為系統端提供蓄電池電壓。在需要提供高電壓的RF及高速運行時，通過進行升壓操作，可以為系統端提供3.3V等電壓。

通過這種電壓切換，能降低整個系統的功耗。

4、Vout “OR”型

Vout “OR”型(內置了Low Side/High Side驅動器FET的產品)是在輸出端接外部電源，能進行OR連接的Vout “OR”型。

Vout “OR”型在升壓運行和待機的兩種情況下，都能進行監視輸入電壓和輸出電壓。它能判斷輸入電壓較高還是輸出電壓較高，并控制High Side驅動器FET寄生二極管的極性，以防止通過寄生二極管產生反向
