在LT1492的手冊里，看到一個運算放大器和MOS管組成的恒流源電路，與各位同好一起分析一下原理以及使用注意事項。

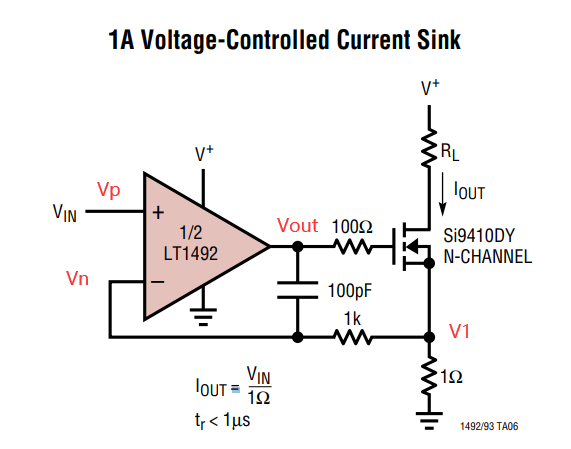

電路圖

圖片

原理：當負載電流Iout增加時，采樣電阻1Ω上的電壓V1增加，從而運算放大器反相輸入端電壓Vn增加;從而導致同相輸入端Vp和反相輸入端Vn之間的差值減小，然后運算放大器輸出端Vout電壓減小(即MOS管的驅動電壓降低)，從而MOS管等效電阻變大(該電路中MOS等效為可變電阻器)，導致Iout減小。所以當Iout增加時，Iout會減小，從而形成負反饋。

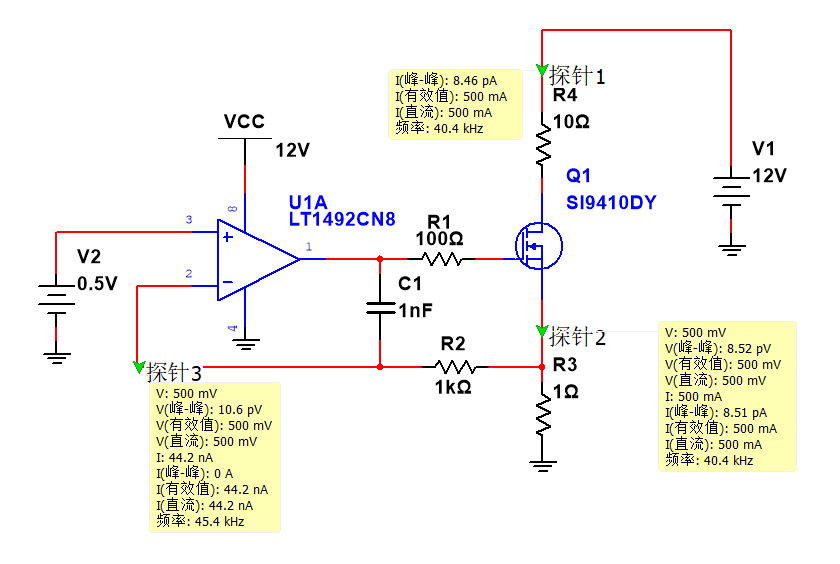

由于存在負反饋，所以“虛短”和“虛斷”成立，于是Vn=Vp=Vin，且V1=Vn;所以流過負載的電流Iout=Vin/1Ω(圖中也有標注公式)。仿真：

圖片

那么根據仿真，也可以進一步印證我們的想法。如上推導一樣，該電路通過控制同相輸入端電壓Vp來實現恒流。仿真圖中負載電流等于0.5V/1Ω=0.5A。圖中C1作用為在運放上電瞬間建立瞬態的負反饋通路，讓運放穩定(因為反饋回路較慢)。在正常工作后，C1等效為開路。

注意事項：

采樣電阻(圖中1Ω精度選取)，盡量選擇高精度，低溫漂的精密電阻。因為該采樣電阻直接影響恒流源電路電流的精度。

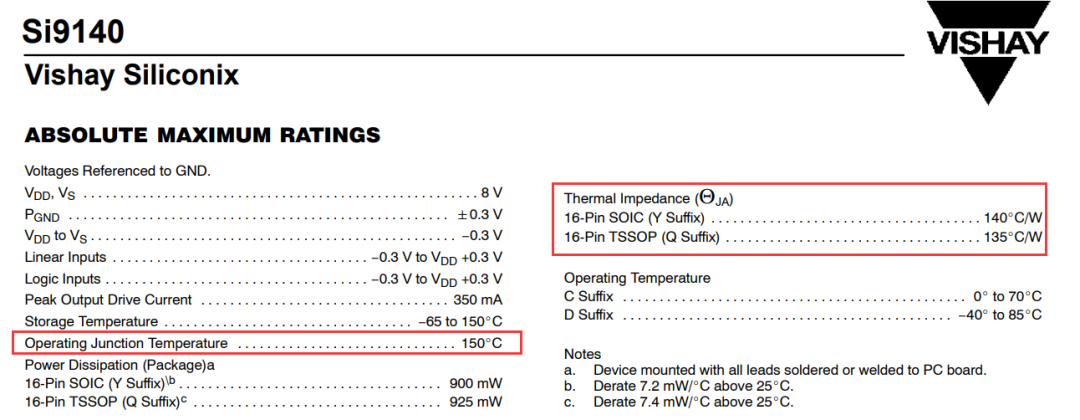

MOS管功耗會很大(必要時可以MOS并聯分流)。例如仿真圖中Si9410上兩端的壓降為6.5V，由于負載電流為0.5A，所以MOS管上的熱損功率為6.5V*0.5A=3.25W

哈哈，仿真還能運行，實際上用起來可以燒開水了

隨著工業智能化進程的不斷深入，嵌入式系統對供電的要求越來越高，對輸入電壓范圍也越來越寬，對輸出電流精度要求也日益提高。如何保持寬電壓輸入而供電電流能夠保持穩定?本文將介紹常見的電源恒流電路。

在科技高速發展的當下，產品快速開發已成常態化。嵌入式系統的強大的處理能力，對電源模塊的要求越來越高，對輸入電壓范圍也越來越寬。寬電壓輸入就會導致供電電流隨輸入電壓變化而變化，為了全電壓輸入范圍的情況下，保證電源模塊啟動能力的一致性，增加一個恒流電路給控制芯片供電。

理想的恒流源

理想的恒流源是電流不隨輸入電壓的變化而變化，不受環境溫度的影響，內阻無窮大。但是，實際中的恒流電路跟理想的還是存在差距，所以要根據實際應用選取合適的恒流源電路。

幾種簡單的恒流源介紹

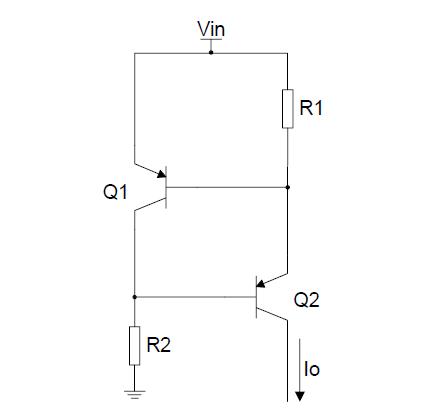

由兩個三極管組成的恒流源電路，如電路圖1。

圖1

由兩個同型號的三極管，根據三極管Vbe電壓相對穩定，以及三極管的基極電流相對集電極電流較小的特點，組成一個電流相對恒定的恒流源，電流Io=Vbe/R1;這個恒流源沒有用到特殊器件，兩個三極管和兩個電阻組成，成本低，電流Io可調;缺點是Vbe的大小會隨電流及溫度的變化而變化，電流大Vbe大，溫度低Vbe大，所以不適合用在精度要求高的地方。

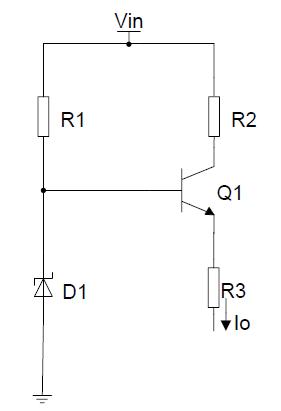

由穩壓管組成的恒流源電路，如電路圖2。

圖2

此恒流電路主要是運用了穩壓二極管上的電壓較穩定特性，以及三極管Vbe的穩定性，組成的恒流電路，Io=(Vd-Vbe)/R3;此電路優點是成本低，電流可調，缺點是溫度特性差，穩流精度不高，適用于對精度要求不高的場合。

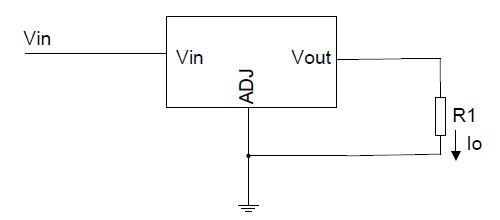

由三端穩壓器組成的恒流源，如電路圖3。

圖3

三端穩壓器提供一個恒定電壓Vout，組成一個恒流源，Io=Vout/R1。

以上都是一些比較常見的簡單的恒流源，而且有一個共性，穩壓精度都不高，電流Io也不大。除了以上列舉的幾個，還有其他類似的恒流源，但萬變不離其宗，都是以一個恒壓源為基準組成，在此就不一 一列舉。

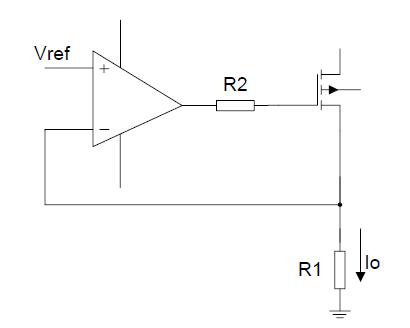

在應用過程中，如果需要高精度、大電流的恒流源，可以使用一個運放，組成一個高精度、大電流的恒流源，如電路圖4。

圖4

使用運放組成的恒流源，Io=Vref/R1。
