在一個電子系統中，微控制器和存儲器可謂是其關鍵的組成部分，就像人的大腦一般，承載著計算、控制和數據存儲的功能。而作為國產MCU和閃存龍頭，兆易創新一直專注于在這兩大領域的技術突破，并在芯片底層技術的基礎之上，為汽車電子、工業、數字能源和IoT提供全面的解決方案。在近日召開的上海慕尼黑電子展上，兆易創新展示了其最新的超高性能H7系列MCU產品及相關行業解決方案。我們有幸打卡了兆易創新的展臺，其現場工程師對于展品進行了詳細的介紹。

助力汽車電子發展，攜手國內伙伴提供全國產化方案

首先最值得關注的是汽車電子展臺，兆易創新在此展示了其最新的車規級GD32MCU、車規級GD25/55 SPI NOR Flash、以及車身控制、車用照明、智能座艙、智能駕駛、中央網關及電機電源等多種解決方案。

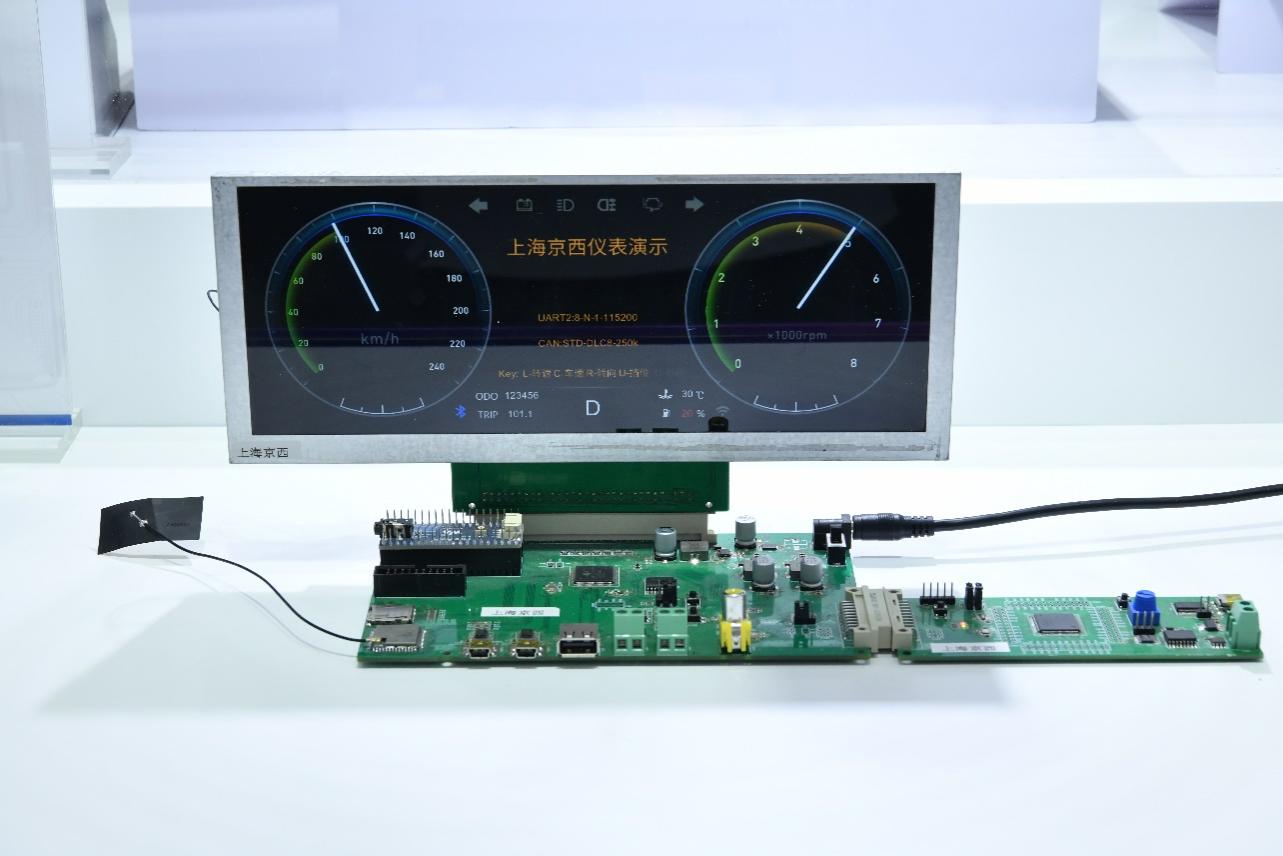

在智能座艙方面，“GD32A503+GD25B512ME的汽車儀表盤”是兆易創新推出的一款全國產化的數字儀表方案，搭載GD25B512ME車規級SPI NOR Flash, 配合GD32A503車規級MCU，能夠?qū)崿F(xiàn)H.264解碼、雙圖層緩存、圖像縮放和MIPI DSI/LVDS輸出。

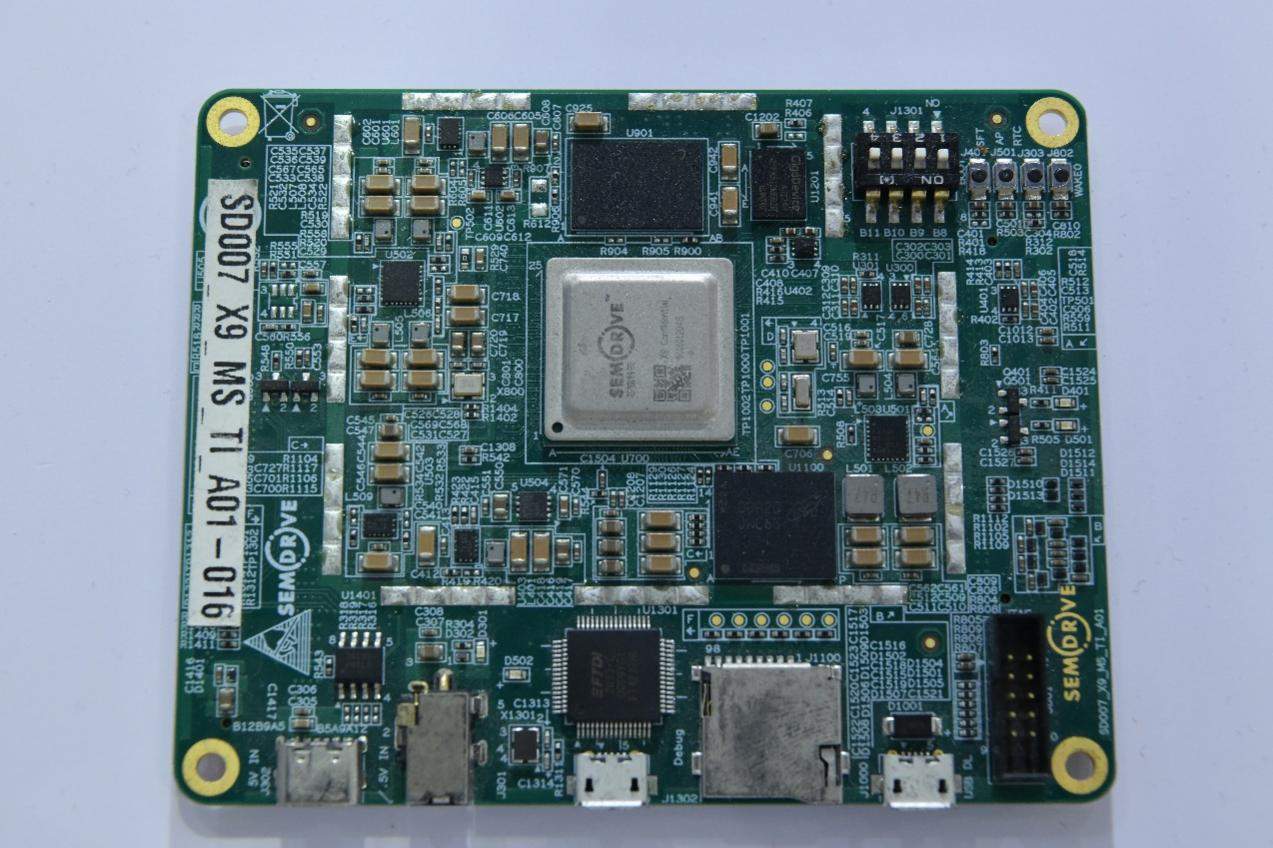

此外，現場展示的還有來自芯馳X9智能座艙方案，其中也選擇了GD25LX512ME作為閃存芯片。在360°環視系統、語音喚醒等典型工作場景，可以利用芯馳內置的硬件加速單元實現快速啟動、快速喚醒等功能。而方案中的GD25LX512ME車規級SPI NOR Flash，存儲容量為512Mb，支持頻率200MHz&DTR、166MHz&STR，支持QSPI、Octal SPI等模式，可應用于智能座艙、中央網關、高階ADAS等域控應用。

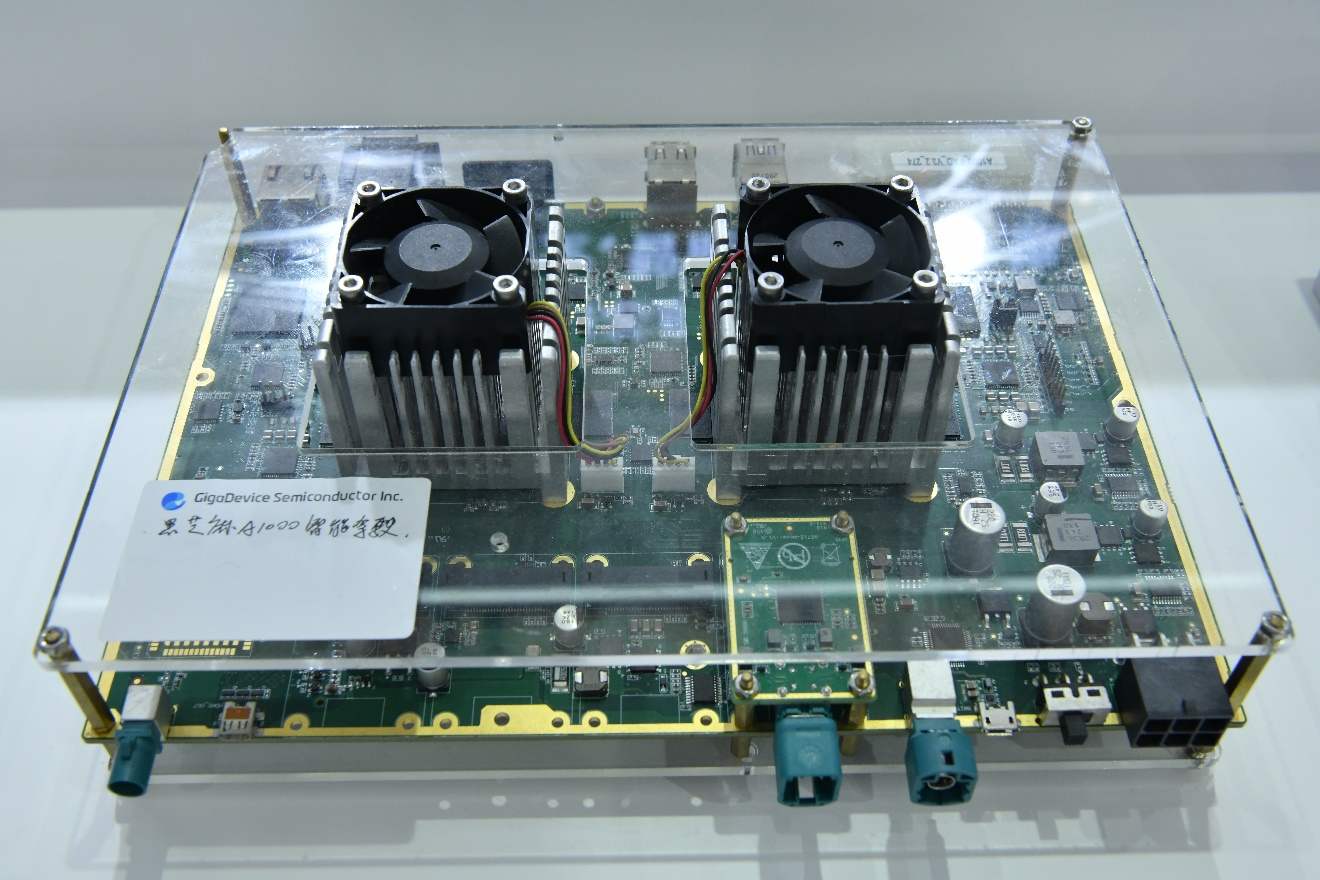

在自動駕駛方面，現場展示了一款來自黑芝麻的A1000/A1000L方案。該方案支持行泊一體和高階ADAS域控。其中搭載的GD25LF256F系列車規級SPI NOR Flash存儲容量為256Mb，支持頻率104MHz&DTR、166MHz&STR，支持QSPI、QPI等模式，可應用于行泊一體、高階ADAS域控，車身域控、激光雷達等場景。

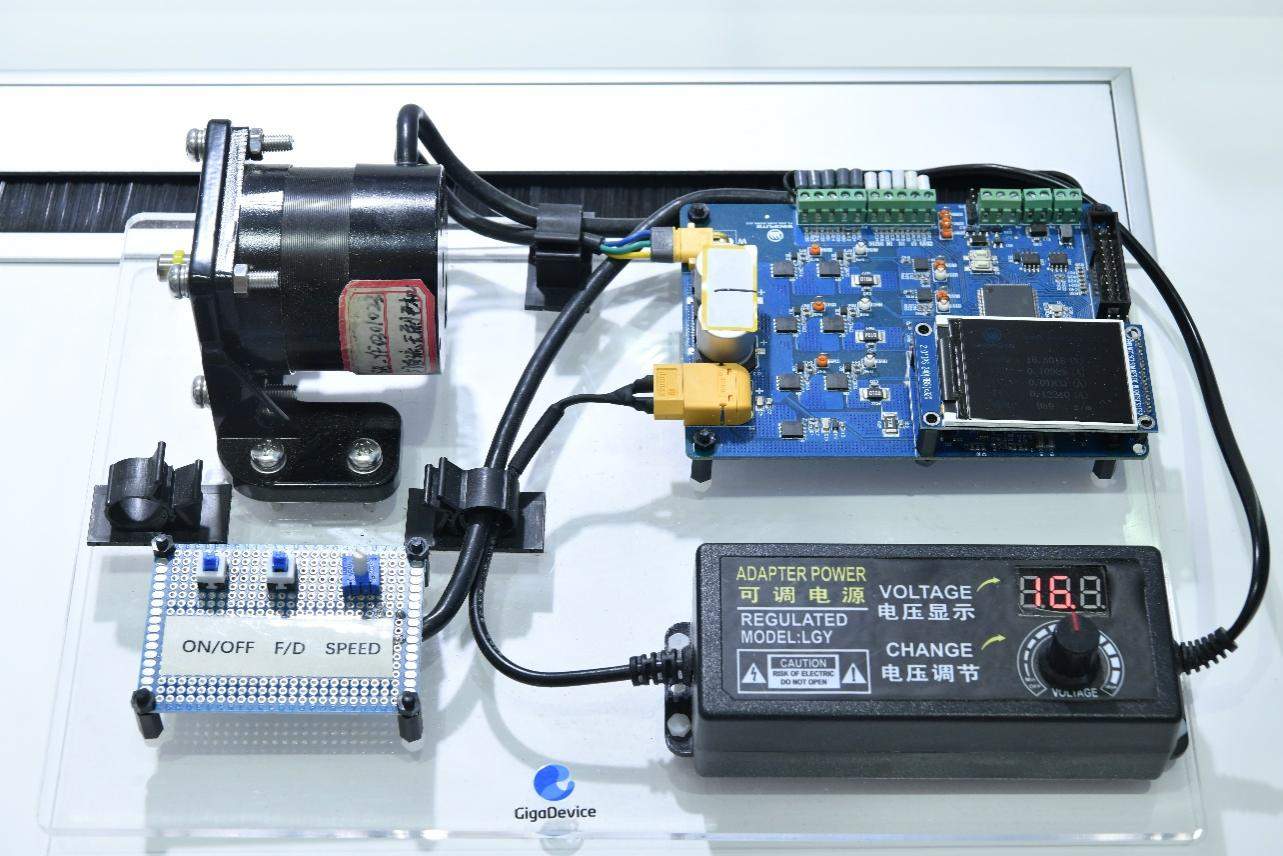

在車身控制方面，現場展示了一款基于GD32A503的汽車直流無刷電機控制系統方案，主要應用于汽車水泵，燃油泵，散熱風扇，暖通空調，座椅電機等部件。在交流中我們得知，GD32A503采用了Arm Cortex-M33內核，已通過IATF16949質量標準和AEC-Q100車規產品可靠性標準，提供ISO26262所要求的安全機制。該方案通過定時器專門產生驅動兩相或三相電機的PWM信號，其DSP指令集可以提供更高的算力和安全功能，以控制車內各種能動的執行器。

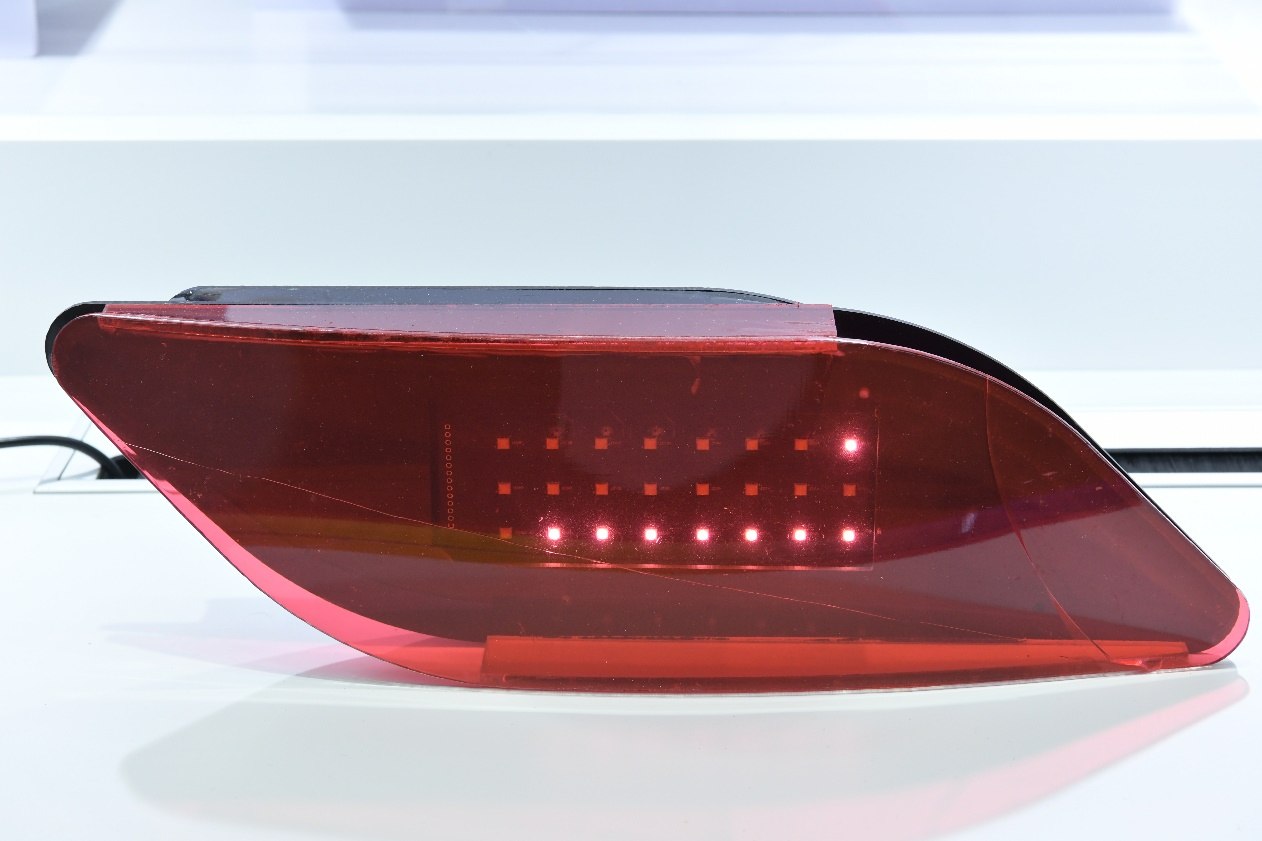

此外，現場還展示了一款基于GD32A503汽車LED流水轉向燈。據了解，基于GD32A503車規級MCU設計的LED流水轉向燈，和傳統開關式邏輯有所不同，能夠?qū)崿F(xiàn)更為復雜的時序邏輯和亮度控制，并且符合國家GB17509標準關于轉向燈頻率的要求。

推動數字能源高效化，實現AI和無線連接助力

在數字能源領域，如何推動實現整個系統的高能效，依賴于在每個功率轉換的環節進行提升。而兆易創新提供了無線監控、AI直流拉弧檢測和PFC+LCC等多種方案。

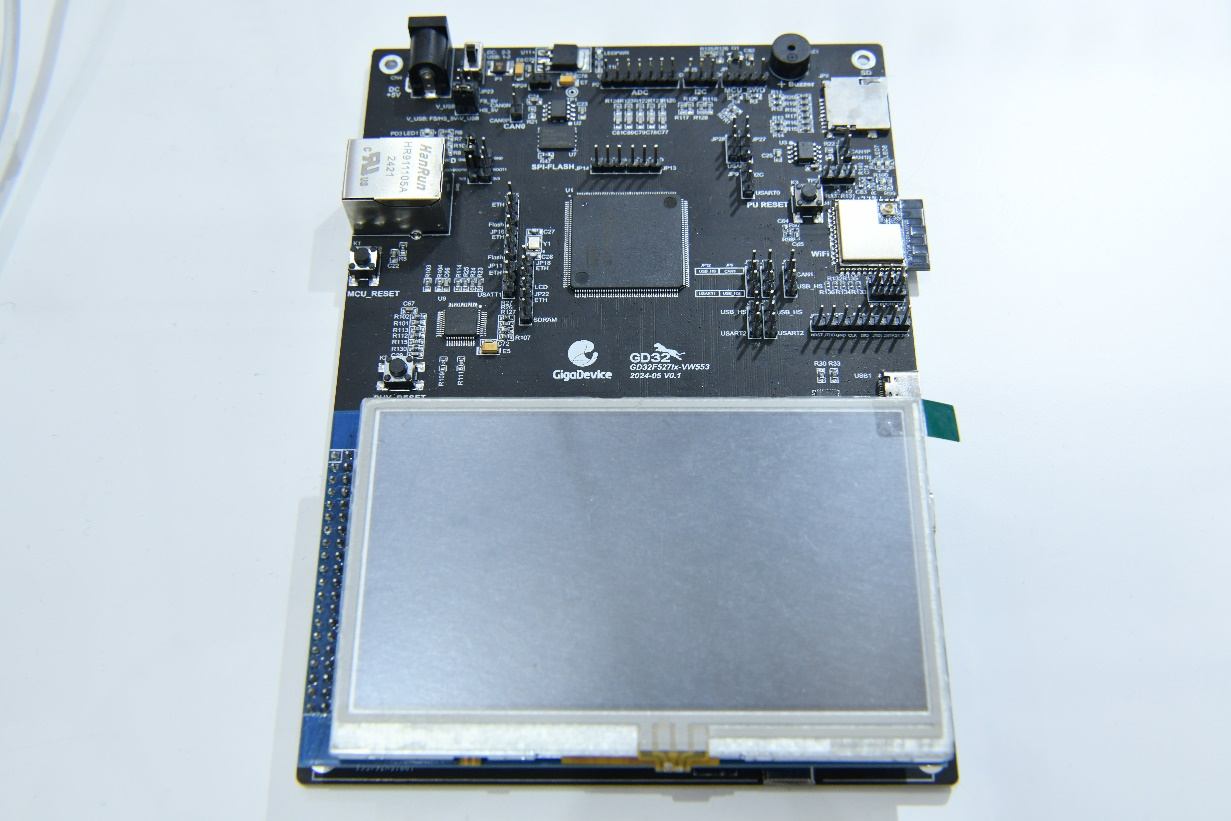

首先來看“基于GD32F527高性能 MCU和GD32VW553 RISC-V Wi-Fi 6 MCU的無線能源監控通訊方案”，該方案將GD32F527 MCU和具有2.4GHz Wi-Fi 6 + BLE 5.2通信功能的GD32VW553無線模組結合，擁有以太網、RS485、USB、SDIO以及外掛大容量SDRAM、FLASH等豐富接口資源、滿足Wi-Fi&藍牙雙模通信方式和支持OTA升級，可以適配如光伏逆變器、儲能電池、光儲一體機設備的數據通信和采集等廣泛應用場景，可以實現對光儲能源中電池等相關設備實時工作狀態進行采集處理和監控。

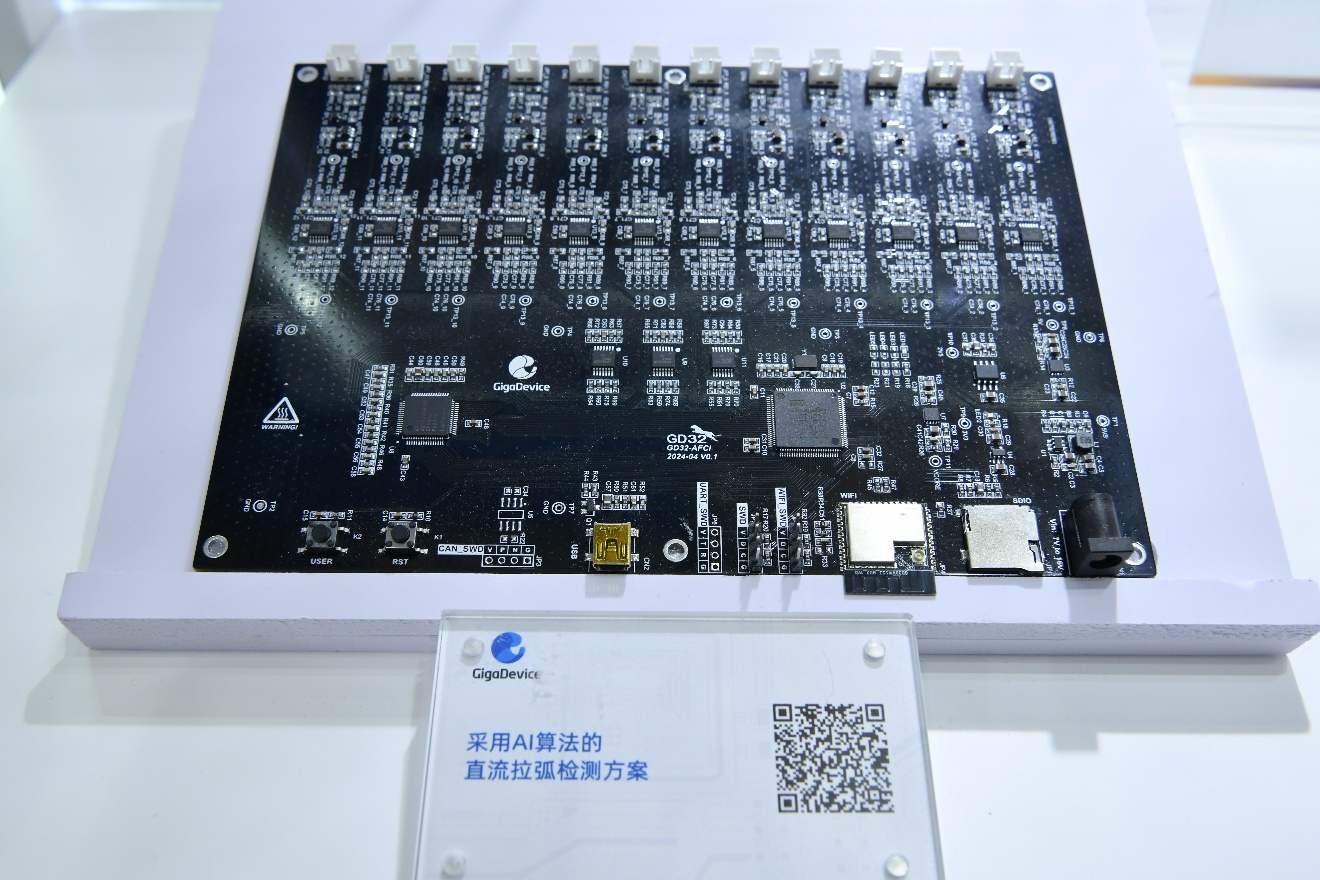

另一個值得關注的是“基于GD32H7超高性能MCU AI直流拉弧檢測方案”，通過GD32H7內置的多路高精度ADC和高性能MCU，實現了對于直流拉弧檢測的實時AI推理。據悉，該方案具備5大優勢：

· 高采樣率和多通道支持：

  500K采樣率下支持多達12路ADC通道的拉弧檢測實時AI推理。

  支持對1024、2048和4096采樣點的實時檢測。

· 高效算法：

  使用深度卷積神經網絡算法，模型大小僅占用1.7KB的Flash空間。

  單次推理耗時不超過0.6毫秒，實現對直流拉弧現象的即時響應。

  模型兼容不同硬件采集的數據，適用于0~40A光伏組串電流，實現100%準確性。

· 數據工具：

  數據采集工具：用于采集電弧信號和正常信號，并具備檢測評估已部署模型的功能。

  一鍵訓練工具：利用大量數據訓練并生成拉弧檢測AI模型，支持一鍵生成可編譯和運行的電弧檢測代碼，確保在各種場景中準確識別電弧特征，減少漏報和誤報的風險。

· 硬件擴展和集成：

  配有一顆16位外部ADC，支持8路外部ADC采集，適應多種應用場景需求。

  集成內存卡和基于GD32VW553的Wi-Fi模塊，支持自動上傳數據至云平臺。

  預留串口和CAN接口，方便應用擴展。

· 云端支持：

  支持云端數據收集、云端訓練和模型參數的OTA升級。

  用戶可通過云平臺持續優化和更新模型，以適應復雜多變的工作環境。

該方案在多方面提升了AI直流拉弧檢測的性能和靈活性，是實現高效、準確監測的理想選擇。

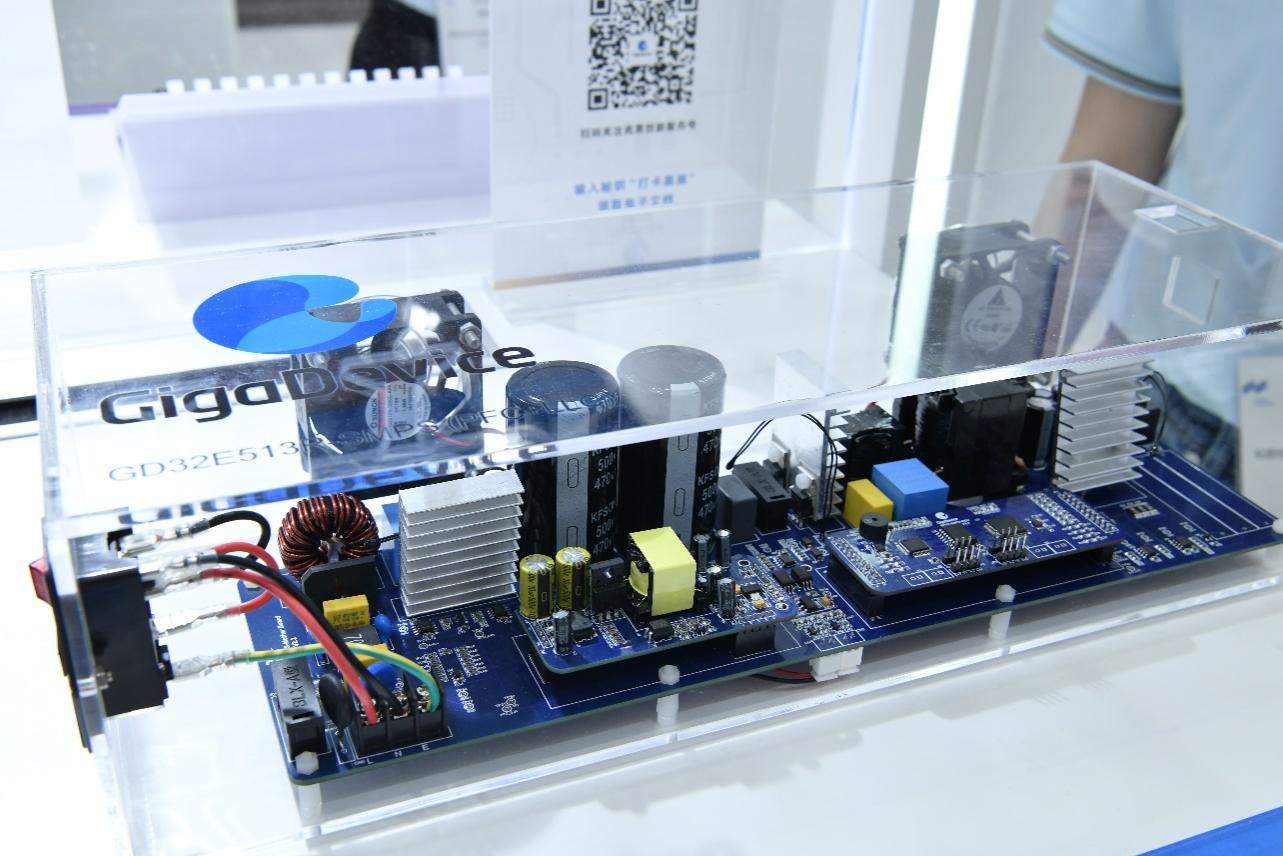

另外現場還展示了一個500W 有橋PFC+半橋LLC數字電源解決方案，其中PFC部分使用GD32E230系列MCU，輸入220V交流電，輸出415V直流電壓；LLC部分使用GD32E51x系列MCU，輸入415V直流電壓，輸出24V直流電壓，并采用SHRTIMER控制LLC MOS管的頻率變化獲取更高的控制精度。這款數字電源方案滿載PF值大于0.99，輸出紋波小于±1.5%，包含輔助電源的整機最大效率可達90.85%，能夠廣泛用于電機控制、設備供電、LED燈組供電等場景中。

賦能工業邊緣計算，提供AI+工業以太網+GUI多種技術能力

在工業主題的展臺，最亮眼的展示仍然是圍繞著超高性能的GD32H7展開。憑借著高達600MHz主頻的M7內核、集成雙精度浮點運算單元（FPU）、增強的DSP指令集和集成10/100Mbps以太網MAC，GS32H7成為了高性能工業控制領域的最優選擇之一。

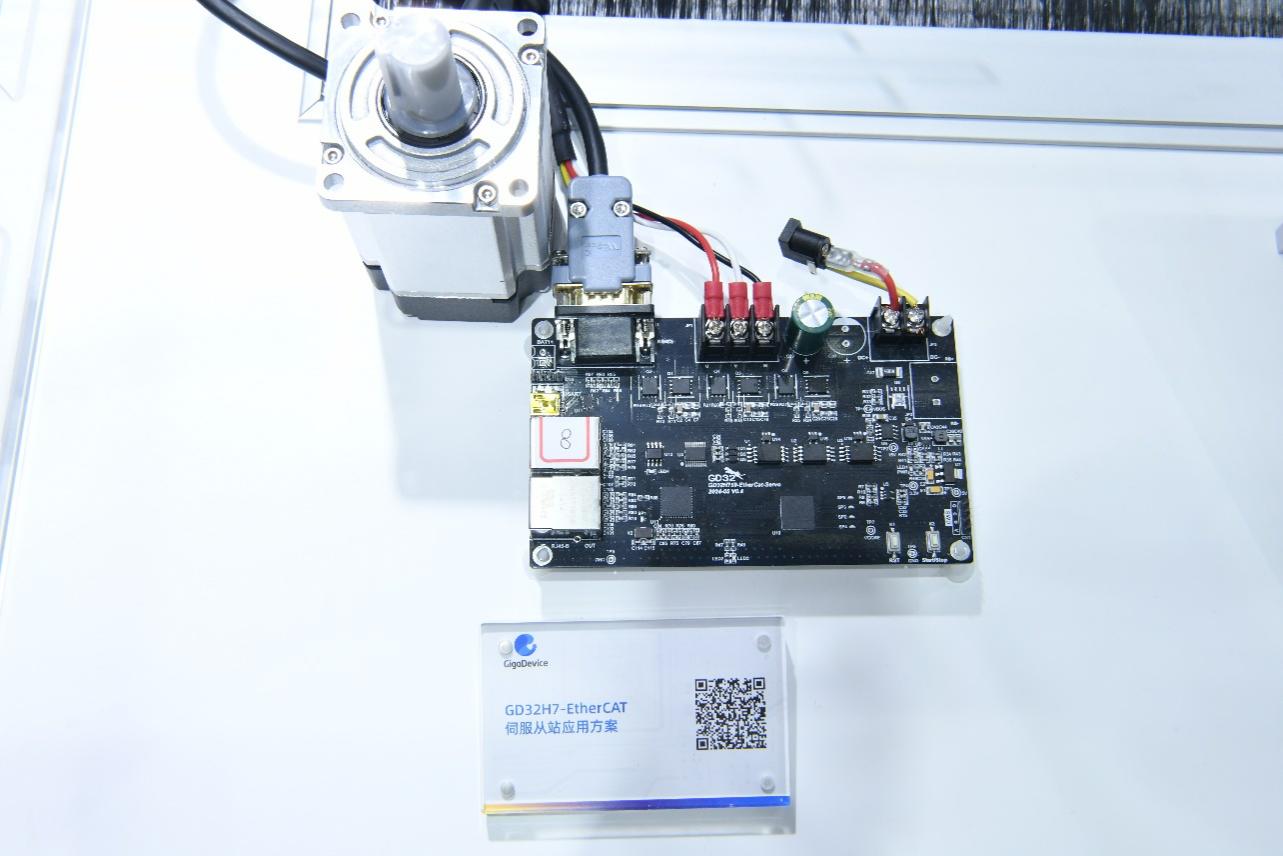

首先值得一提的是其“基于GD32H7系列超高性能MCU的EtherCAT伺服從站應用方案”，該方案的伺服驅動采用標準CIA402協議，通過TwinCAT進行實時控制；支持輪廓位置模式（PP），30種原點回歸模式（HM）和循環同步位置模式（CSP），在輪廓位置模式（PP）下采用梯形曲線規劃。速度觀測器實時進行速度觀測，提高了速度的平滑性和響應速度。體現了GD32H7強勁性能、高實時性、高集成度，在高精度運動控制系統中具備優勢。

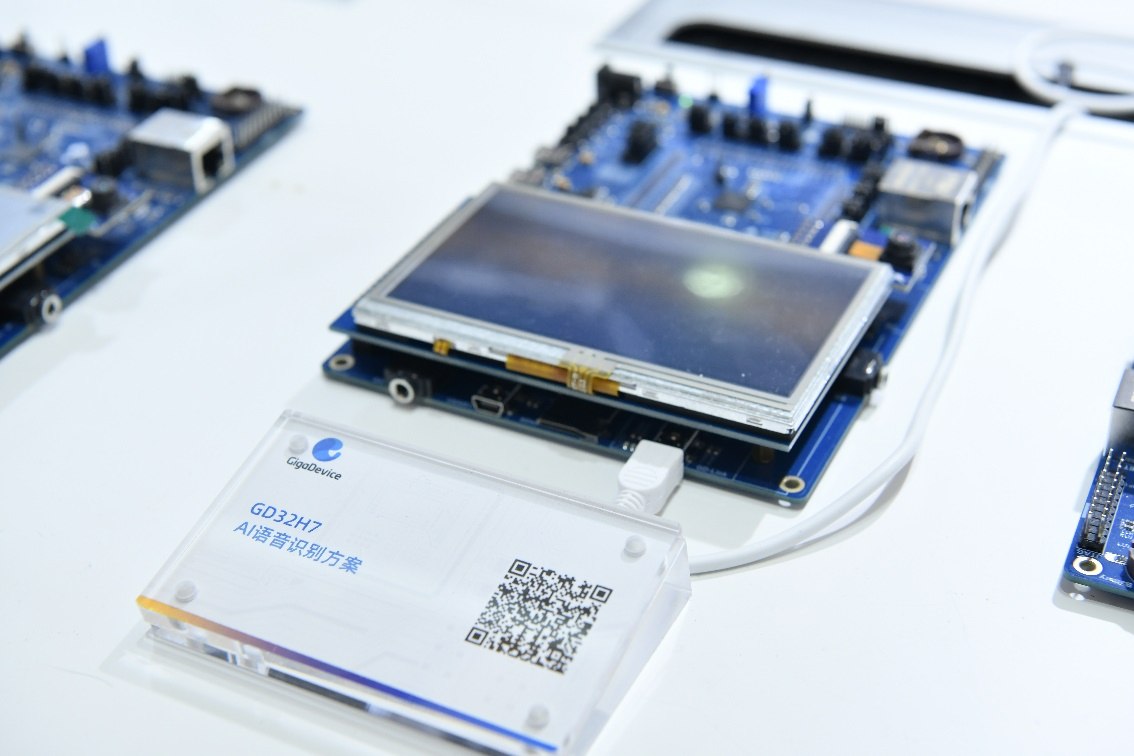

另一個方案體現了GD32H7的超高計算性能，那就是“基于GD32H7系列超高性能MCU的AI 語音識別方案”，其中采用Sensory平臺進行關鍵詞訓練，支持多關鍵詞、多語種的訓練；支持移動端（手機APP）進行預測試，檢測關鍵詞的識別結果；支持訓練模型在MCU端側部署，本地運行輕量化語音識別模型；支持人聲檢測、語音降噪、音頻分割、MFCC特征提取等功能。具備實時關鍵詞檢測功能，人聲通過HPDF輸出為數字音頻信號，經DMA傳輸與內存進行交互，模型實時檢測音頻信號并推理，將推理結果輸出顯示在LCD屏上。

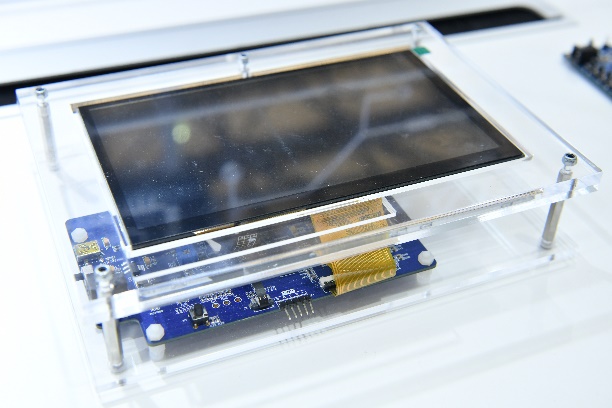

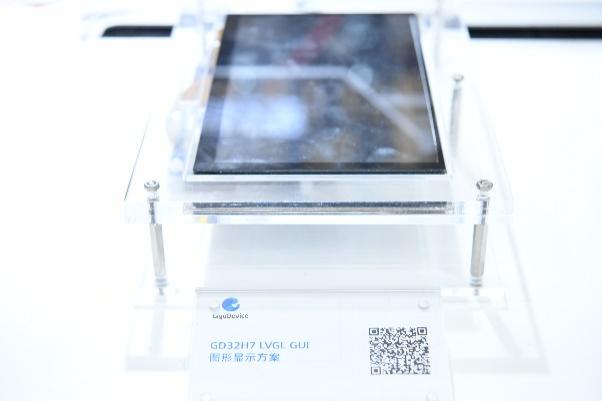

此外，現場還展示了“LVGL/emWin/ThreadX RTOS GUI等圖形顯示方案”，這些方案支持LCD顯示、觸摸控制、二維碼、圖片解碼、文件瀏覽等功能演示，配合上位機模擬器方便客戶在PC端進行UI設計和開發，以及邏輯功能驗證。通過串口、以太網及CAN等總線通訊接口連接PLC、變頻器、儀表等工業控制設備，讓用戶以更智能的方式進行交互。

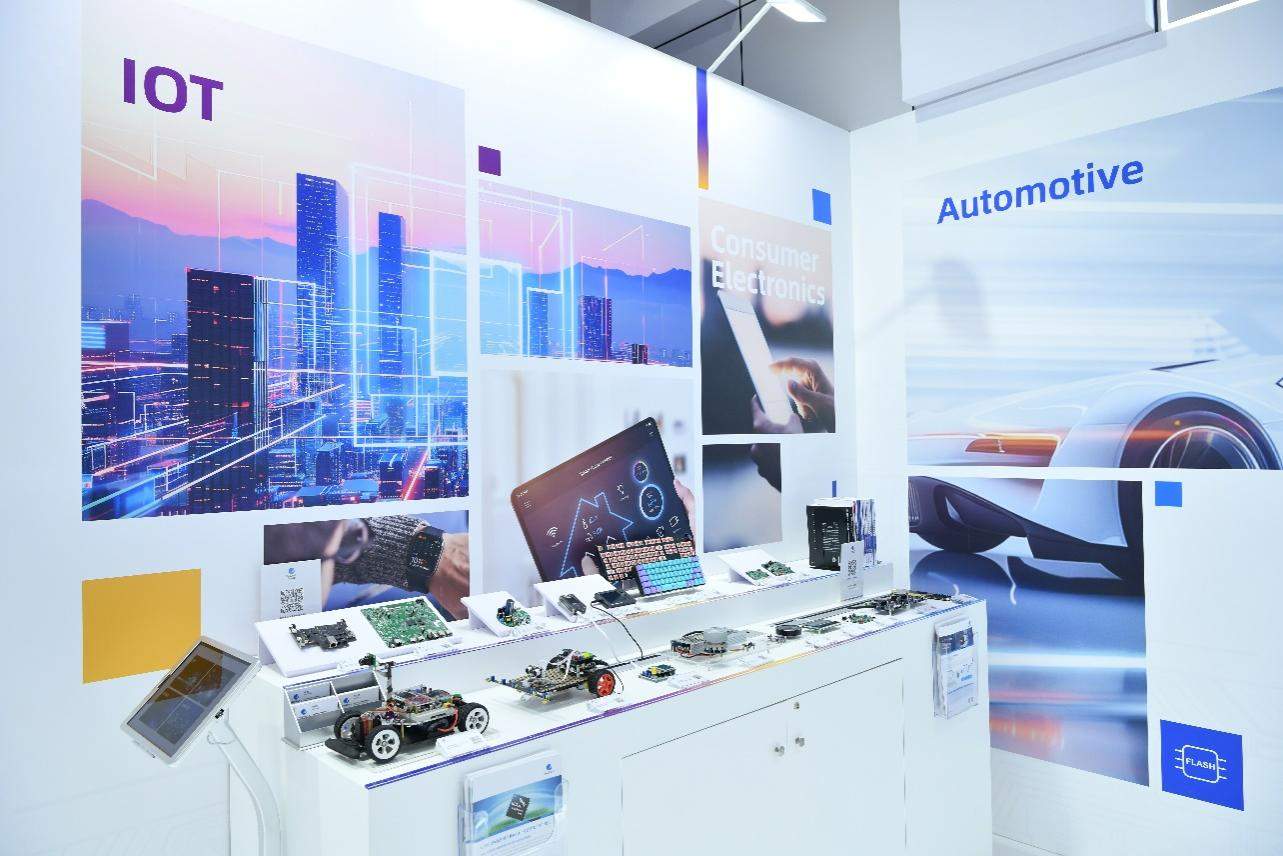

除了上文提到的工業、汽車、數字能源領域外，兆易創新還在現場展示了其在IoT和消費電子領域的諸多解決方案，包括基于GD32L235低功耗MCU的智能鍵盤方案、基于RISC-V內核的GD32VW553 無線雙模MCU Matter無線連接方案、以及基于GD32E235 的吸塵器電機控制方案等。

結語

作為兆易創新的關鍵產品線，GD32 MCU是中國高性能通用微控制器領域的領跑者，提供了中國最大的Arm MCU家族，全球累計出貨量已經突破13億。尤其是其GD32H7系列高性能MCU的推出，憑借其強大的性能和豐富的外設，廣泛工業控制、物聯網、圖像處理、通信和消費電子等廣泛應用領域。而在Flash業務上的穩健邁進，也是兆易創新能夠保持行業競爭力的關鍵原因之一。據悉目前在NOR Flash領域兆易創新的全球市占率排名第二。

此次參展上海慕尼黑電子展，兆易創新帶來了總計80余款創新方案，展示了強大的產品技術實力和解決方案能力。隨著半導體行業周期的回歸和市場需求的逐步復蘇，我們相信兆易創新在今年下半年將取得更多令人驚喜的成績。
