在這篇文章中，小編將為大家?guī)?a href="/tags/三極管" target="_blank">三極管的相關報道。如果你對本文即將要講解的內容存在一定興趣，不妨繼續往下閱讀哦。

一、三極管的重要參數

三極管實際就是把兩個二極管同極相連。它是電流控制元件，利用基區窄小的特殊結構，通過載流子的擴散和復合，實現了基極電流對集電極電流的控制，使三極管有更強的控制能力。按照內部結構來區分，可以把三極管分為PNP管和NPN管，兩只管按照一定的方式連接起來，就可以組成對管，具有更強的工作能力。如果按照三極管的功耗來區別，可以把它們分為小功率三極管、中功率三極管、大功率三極管等。對三極管放大作用的理解，切記一點：能量不會無緣無故的產生，所以，三極管一定不會產生能量。但三極管厲害的地方在于：它可以通過小電流控制大電流。

放大的原理就在于：通過小的交流輸入，控制大的靜態直流。

那三極管有哪些重要參數呢？

1、β值

β值是三極管最重要的參數，因為β值描述的是三極管對電流信號放大能力的大小。β值越高，對小信號的放大能力越強，反之亦然;但β值不能做得很大，因為太大，三極管的性能不太穩定，通常β值應該選擇30至80為宜。一般來說，三極管的β值不是一個特定的指，它一般伴隨著元件的工作狀態而小幅度地改變。

2、極間反向電流

極間反向電流越小，三極管的穩定性越高。

3、三極管反向擊穿特性：

三極管是由兩個PN結組成的，如果反向電壓超過額定數值，就會像二極管那樣被擊穿，使性能下降或永久損壞。

4、工作頻率

三極管的β值只是在一定的工作頻率范圍內才保持不變，如果超過頻率范圍，它們就會隨著頻率的升高而急劇下降。

二、三極管為什么會下拉一個電阻

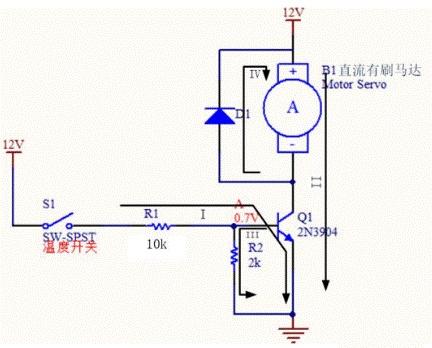

三極管屬于電流型驅動元器件，因此一般在基極都會串一個限流電阻，一般小于等于10K，但是在基極為什么會下拉一個電阻呢？舉例說明。如下圖，是溫度開關控制馬達電路圖。

如圖是溫度開關控制馬達轉和停，溫度開關相當于一個按鍵開關。在B極串個開關，N管就能夠做個開關管使用。圖中馬達是一個直流有刷馬達，只要正極接通12V，負極接地，馬達就開始轉。

當溫度開關導通，回路I流過的電流的為

三極管CE完全導通，Vce ? 0.3V，這時候，馬達兩端的電壓壓降接近 12V,它就能夠轉動，因為三極管be的導通后阻抗遠遠小于2K電阻R2，所以電流大部分流過三極管；當溫度開關斷開，ib 就沒有電流，ic 也沒有電流。

由于溫度開關在關斷的瞬間，三級管ib、ic上的電流并不能夠一下子降到零，而是慢慢降到零，這是制造工藝必然存在的，在這段時間，三極管是工作在放大區，是容易受到干擾。因此需要接個下拉電阻R2，這個電阻一是給三極管提供了個放電回路，二是為點A提供一個能量分散的通路。

放電回路怎么理解？

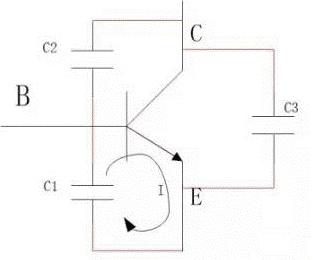

如下圖三極管寄生電容，三極管實際工藝制造模型，三極管BE、BC、CE之間分別有電容C1、C2、C3。這三個電容的存在一方面是我們不需要的，另一方面，又是工藝中無法避免克服的，是制造工藝過程中必然存在的現象。我們把這種電容一般稱之為雜散電容，或者說是寄生電容。

由于有電容的存在，三極管勢必有延時。當ib沒有電流時，電容C1開始放電，形成回路I，這個時候B點的電壓從0.7V降到0V，工作在放大區，容易受到干擾，在C1兩端加個電阻R2，電容上的電一部分就會從電阻R2上釋放掉，并且電阻阻值越小，電容放電越快。因此，電阻R2給電容提供了一個通路釋放電荷，大大減短了三極管工作在放大區的時間。

MOS管在開關狀態工作時，就是不斷的給Cgs充放電，當斷開電源時，Cgs內部可能儲存有一部分電荷，但是沒有釋放回路，MOS管柵極電場仍然存在且能保持很長時間，建立導電溝道的條件沒有消失。在下次開機時，在導電溝道的作用下，MOS管立即產生不受控的巨大漏極電流Id，引起MOS管燒壞。

以上便是小編此次想要和大家共同分享的有關三極管的內容，如果你對本文內容感到滿意，不妨持續關注我們網站喲。最后，十分感謝大家的閱讀，have a nice day！
