許多國家/地區都普遍使用燃氣和燃油鍋爐以及熔爐來為住宅和商業室內空間提供空間和水加熱?？梢蕴娲@些基于化石燃料的系統的電熱泵被視為空間和水加熱應用中脫碳的關鍵要素。在本文中，我們將總結一個可用于為熱泵供電的功率校正因子 (PFC) 級參考設計示例。德州儀器 (TI) 的這個參考設計使用基于氮化鎵 (GaN) 的 PFC來提高功率轉換效率，并提供了一個如何使用寬帶隙 (WBG) 半導體的示例例如碳化硅(SiC)和GaN可以進一步激勵日常能源需求的電氣化。

熱泵

供暖、通風和空調 (HVAC) 系統提供舒適的室內生活和工作條件。熱泵使用低沸點制冷劑以及壓縮和膨脹相變循環，通過與周圍空氣進行熱交換來加熱或冷卻室內空氣。熱泵比鍋爐效率高得多。國際能源署(IEA)估計，到 2030 年，全球熱泵有可能將全球二氧化碳 (CO 2 ) 排放量減少至少 5 億噸，相當于每年的 CO 2當今歐洲所有汽車的排放量。兩種常見的熱泵類型包括空氣-空氣，雖然價格便宜，但由于水的熱容量增加，效率不如替代的空氣-水系統。2022 年全球熱泵銷量增長超過 11%。盡管它們目前僅占全球建筑物供暖的 10% 左右，但預測到 2050 年，這些系統將產生大部分空間供暖。

圖 1 顯示了空氣-空氣熱泵熱循環的簡化框圖。熱量的損失和增加是通過室內和室外盤管以及風扇移動的空氣實現的。壓縮機和風扇通常是熱泵中消耗能量最多的部件。高效變速電子換向電機 (ECM) 和永磁電機等其他創新技術是驅動電子效率改進的重要補充。

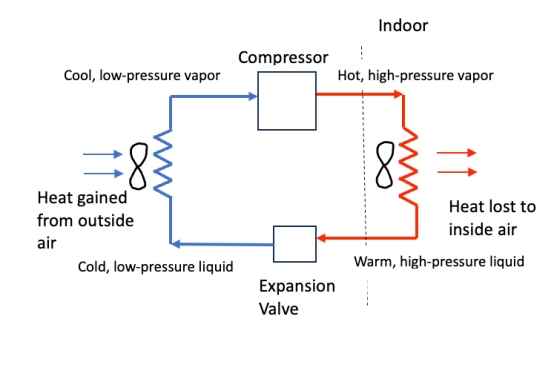

圖 1：簡化的熱泵熱循環

熱泵的電力輸送和控制

讓我們更詳細地了解一下熱泵的室外階段。圖 2 以示意圖的形式顯示了所需的不同電源和控制系統。輸入的交流電通過有源 EMI 濾波器和 PFC 階段，以高效轉換為直流電。例如，產生的直流鏈路電壓為 400 V。

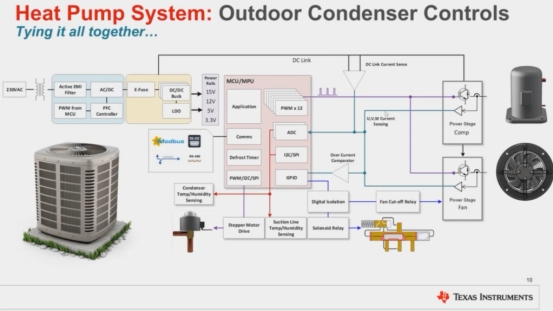

圖 2：顯示熱泵中的室外冷凝器單元功率輸送和控制

然后，可以使用 DC/DC 降壓轉換器來生成用于控制應用的較低電壓?？刂破髫撠煘閴嚎s機和風扇驅動器(可以是 Si IGBT 或 WBG 半導體)生成所需的脈沖寬度調制 (PWM) 驅動信號。感測和保護監控可以包括 DC 鏈路電流感測和故障條件下的相關電源切斷電路等。

GaN基PFC

TI 已展示了可用于熱泵室外機的基于 GaN 的 PFC 級的參考設計。圖 2 顯示了框圖原理圖。此 4kW 連續傳導模式 (CCM) 圖騰柱 PFC 使用頂部冷卻的 GaN 子板，該子板與 TMS320F280025C 數字控制器集成在一起，如圖 3 所示。

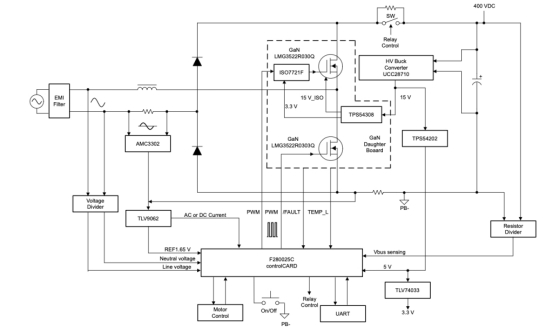

圖 3：基于 4kW GaN 圖騰柱的 PFC 參考設計框圖

一些 PFC 規格如下：

· 輸入電壓 200 -277 VAC

· 輸入電流最大20 A RMS

· 輸出電壓 400VDC

· 輸出電流 最大 10 A

· 額定功率 4kW(200 VAC)

· 230 VAC、4kW 輸出時的電流總諧波失真 (THD) 為 <= 2%

圖騰柱設計由兩個用于快速開關的 GaN LMG3522R030-Q1 芯片組成。LMG3522R030-Q1 包括一個 650 V d 模式 GaN HEMT，其標稱導通電阻 (R DSON ) 為 30 mOhms，并集成了包含許多控制和保護功能的 Si 基直接驅動電路。可調柵極驅動強度允許從 20 V/ns 到 150 V/ns 的斜率控制?？烧{斜率可用于控制 EMI 和開關性能。圖騰柱的慢速開關支路使用二極管橋。使用 480 μH 的 PFC 升壓電感器。

UCC28710 器件是一款反激式電源控制器，可提供隔離式恒壓和恒流輸出調節。它用于從 400 V 直流總線電壓提供隔離式 15 V 偏置。反激式拓撲中的 TPS54308 同步降壓轉換器采用小型 SOT-23 封裝，具有 3 A 驅動能力，用于獲取此 15 V 偏置并驅動高側 GaN，參考兩個 GaN 芯片之間的開關節點。TMS320F280025C 控制板基于 C2000? 32 位 MCU。使用單獨的濾波板，通過不同的濾波器實現 EMI 和 EMC 性能。

此參考設計中集成的一些保護功能包括：

· 開機時的浪涌電流保護：50 歐姆正溫度系數 (PTC) 電阻器和繼電器共同限制浪涌電流。

· 過流保護：包括三種不同的過流保護。MCU 使用比較器提供逐周期保護，并在 40 A 時使用軟件控制觸發器。GaN 芯片具有在 70A 時產生的漏極過流保護故障信號。此外，還監控交流輸入電流，如果該電流超過 26 A RMS，軟件將停止 PFC。GaN 芯片具有短路保護功能，當其漏極電流 di/dt 超過某個閾值時觸發，關斷響應小于 100 ns。

· 欠壓鎖定 (UVLO)：交流欠壓觸發器，在軟件中設置為 170 VAC。LMG3522R030-Q1 對其 VDD 電源有自己的 UVLO 限制。

· 溫度監控和保護：LMG3522R030 將其溫度報告為可變占空比 PWM 輸出，MCU 可利用該輸出確定芯片溫度。在此設計中，GaN 芯片的過溫限制設置為 125°C。GaN 子卡散熱器的溫度也通過負溫度系數 (NTC) 熱敏電阻進行監控，并設置為在溫度超過 80°C 時觸發和停止 PFC。

· 過壓和浪涌保護：MCU 比較器在 440 VDC 時觸發過壓直流總線電壓關斷。GaN 芯片本身額定在硬切換時可承受 720 V 浪涌。

圖 4 顯示了此參考設計在 230 VAC 輸入下的效率曲線。該曲線不包括控制和驅動功率損耗。對于 1 kW 以上的輸入功率，可實現超過 98% 的效率。在 1.5 kW 以上的功率下，功率因數超過 0.99，在 4 kW 的輸出功率水平下，THD 為 2%。

使用 25°C 環境溫度和 27 CFM 冷卻風扇進行的熱測試顯示升壓電感器溫升約為 45°C。從 GaN 芯片信號轉換而來的報告溫度也一致，讀數約為 67°C。EMI 測試表明，該電路板可以通過 EN55032 的 B 類限制。

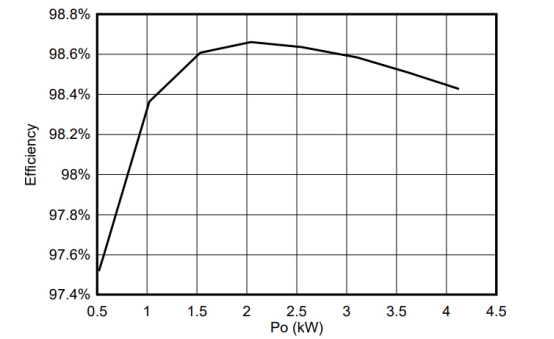

圖 4：GaN PFC 參考設計在 230 VAC 下的效率曲線

結論

熱泵是應對氣候變化的脫碳努力的重要組成部分。與傳統的基于化石燃料的鍋爐和熔爐相比，熱泵的效率更高，不斷演變的法規鼓勵其在住宅和商業建筑中使用，以及降低系統成本和提高性能的趨勢，這些都為熱泵的廣泛采用提供了動力。GaN 等寬帶隙半導體有助于提高這些系統中的功率轉換效率。
