在電力電子應用中,例如回彈轉換器或功率因子校正(?PFC ),開關電流通常被檢測到以控制高峰/谷電流模式或過電流保護。如表1所示,有幾種方法可以執行這項任務。

表1:常用的測試方法

通常采用與主FET串聯的外部分流電阻或電流變壓器來執行CS。這種新方法使用集成的電流傳感電阻,不需要外部供應。

通過將CS加入GAN開關,可以最大限度地減少感知電阻造成的損失,從而提高效率和增加熱耗散。此外,該解決方案優化了門環拓撲結構,從而實現了更清潔的門環源電壓(V)。 通用汽車公司 ),使源網與地面網之間建立直接連結。

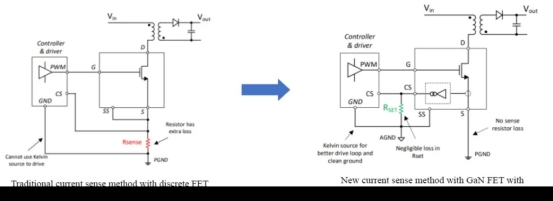

傳統的CS方法和新的CS方法的比較如圖1所示。第一種方法使用離散的甘FET和外部R 感覺 電阻,而提出的解決方案使用一個集成的電流傳感電阻甘FET。請注意,需要增加一個IO(CS)。

來自CS的當前輸出,是主FET電流的一部分(I 數據交換系統 )。設置電阻(R 布景 )位于CS和SS之間以轉換電流(I 通信系統 )至電壓(V 通信系統 )。以后可以添加一個RC濾波器作為消除鈴聲和開關噪聲的可選措施。當電流為4.0攝氏度至105攝氏度時,要求的精確度在-3.5%至3.5%的范圍內,溫度為0-105攝氏度。這種精度水平足以滿足包括QR回彈、AHB和PFC在內的幾個控制器的要求。

圖1:傳統解決方案與新解決方案的比較

整合系統服務的效益

綜合解決方案的主要好處如下:

· 通過最大限度地減少傳感電阻的損耗和消除熱熱點來提高效率。為了獲得與傳統離散系統相似的效率,可以使用具有更大R的集成系統從而獲得成本效益。

· KS可用于驅動,清潔驅動環和地面。在離散方法中,由于共有源電感的存在以及R引起的電壓波動,不可能使用KS。

· 擬議的解決方案不需要額外供應。這使解決方案變得緊湊和方便用戶。

· 簡單的遷移從傳統配置與感知電阻。通過使用0歐電阻,相同的電路板布局可以修改為兼容的新IC組件和傳統的離散電阻R。.

· 它很容易平行。

· 在新的IC元件中加入一個輔助電路將ESD從200V提高到2KV。一般而言,如果不采用與硅的ESD電路相比開發程度較低的GAN流程ESD電路,則GANFts的ESD等級較低。

實驗結果

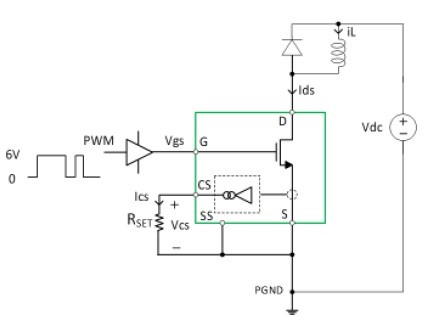

提出的解決方案,可用一個5×6毫米Pdfn包,已測試使用400-V6-A雙脈沖測試(DDT),從而評估清潔的主FET開關特性和準確和快速的電流感知性能。圖2顯示了所采用的DDT測試配置的示意圖。

圖2:雙脈沖測試的測試原理圖

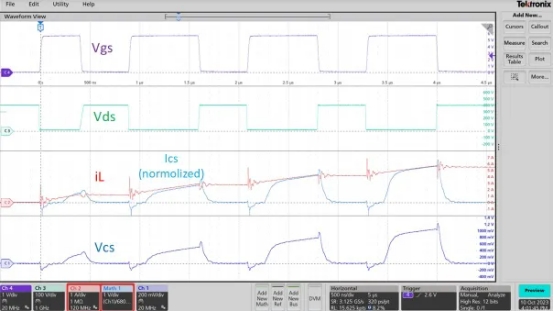

圖3說明了400-V6-A硬開關和硬開關的FET開關行為。CS的性能是通過圖2中描述的DDT測試設備來評估的。當V時 數據交換系統 兩聲道均小于其穩定值的20% 通用汽車公司 和V 通信系統 顯示清楚的波形。我 L 把我規范化 通信系統 當FET被啟用時,反應良好。在沒有FET的情況下, V 通信系統 = 0 V and 我 通信系統 = 0 A.

第五節 通信系統 是與我的 數據交換系統 使用一個數學函數,結果表明它與 數據交換系統 在所有的級別上。所測得的電流響應時間約為200n,這個值小于或等于普通控制器的空白時間。

圖3:400-V6-A多脈沖硬開關測試的結果

當FET關閉時,兩個排放電流(我 數據交換系統 )及收集器電流(I 通信系統 ),按比例減少至零。典型的情況下,在PFC和BKK轉換器中觀察到聚合物處理過程。

60瓦適配器

這個新設備還接受了商業性60-W高密度適配器的測試。對離散FET+R進行簡單的調整 感覺 結構,結構 感覺 零部件被淘汰。相反,這個單元的CS銷連接到控制器的CS銷。這使控制器能夠接收關于主FET電流的信息,該電流用于峰值電流調節和過流保護。

經過兩小時的持續運作(90V) 交流中心 , 20 V 在外面 這一裝置的溫度為92℃,安全地低于大約125℃的操作限制,因此不需要強制冷卻。

與傳統的離散GANFET+R相比,用時感解方法獲得了0.4%的效率效益。 感覺 接近。同樣的,一個便宜一點的家伙在大約350毫米的空間中,一個CS能力可以達到與一個由150毫米的空間所組成的傳統裝置相似的效率和熱性能, 以及感應電阻(R g ).
