浮點是最受歡迎的數據類型,可以保證算法建模和仿真的高精度計算。傳統上,當您想將這些浮點算法部署到FPGA或ASIC硬件時,您的唯一選擇是將算法中的每一個數據類型轉換為固定點,以節約硬件資源并加速計算。轉換到固定點降低了數學精度,有時在轉換過程中在數據類型的字數長度和數學精度之間實現正確的平衡是很困難的。對于需要高動態范圍或高精度的計算(例如設計有反饋環),定點轉換可能需要幾個星期或幾個月的工程時間。另外,為了達到數字精確度,設計師必須使用大的固定字形。

在本文中,我們將介紹數學作品?固有浮點 應用ir濾波器設計ASIC/FPGA的工作流程。然后,我們將回顧使用固定點的挑戰,我們將比較使用單精度浮點和頻率權衡。固定地點。我們還將展示浮點和固定點的組合如何在減少實際設計中的轉換和實現時間的同時,給您提供更高的精度。您將看到直接在浮點建模是如何重要的,以及它如何在具有高動態范圍要求的現實世界設計中顯著減少面積和提高速度,這與人們普遍認為固定點總是比浮點更有效的想法相反。

本地浮點實現:在引擎蓋下

HDL編碼器 實現了單精度算法,模擬的基礎數學在FPGA或ASIC資源(圖1)。生成的邏輯將輸入浮點信號解成符號、指數和尾數--分別為1、8和23位寬的單個整數。

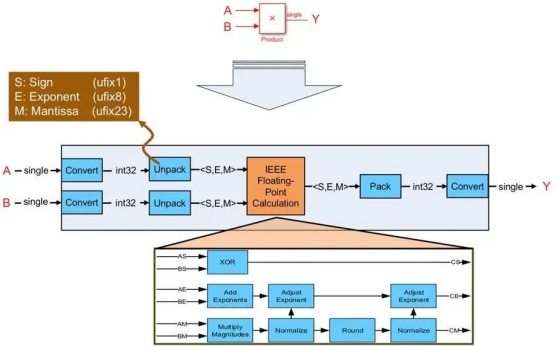

圖1hdl編碼器如何映射一個單精度浮點乘法到定點硬件資源

生成的vhdl或Viilog邏輯然后執行浮點計算(圖1所示情況下的乘法),方法是計算出由輸入符號位產生的符號位、數量乘法,以及計算結果所需的指數和相應的規范化。邏輯的最后一個階段將符號、指數和尾數打包回浮點數據類型。

解決固定點轉換的動態范圍問題

一個簡單的表達式,如(1-A)/(1+A),如果需要在高動態范圍內實現,可以通過使用單精度浮點自然地進行翻譯(圖2)。

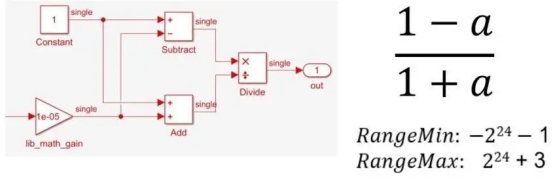

Figure 2. Single-precision implementation of (1-a)/(1+a)

然而,在定點上實現同一方程需要許多步驟和數字考慮(圖3)。

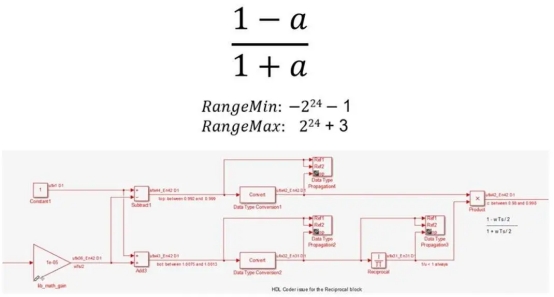

Figure 3. Fixed-point implementation of (1-a)/(1+a)

例如,您必須將除法分為乘法和互易,使用近似方法,如牛頓-拉弗森或LUT(查找表)進行非線性的互變運算,使用不同的數據類型來仔細控制比特的生長,選擇適當?shù)姆肿雍头帜割愋?并使用特定的輸出類型和蓄電池類型來進行擴展和減數。

探討綜合投資報告執行備選方案

讓我們來看看一個無限脈沖響應濾波器的例子。一個ir濾波器需要高動態范圍的計算與反饋環,使它難以收斂在一個固定點量化。圖4A顯示了一個測試環境,該測試環境比較了三個版本的同一個IRR濾波器和一個噪聲的正弦波輸入。正弦波的幅值為1,增加的噪聲使幅值略有增加.

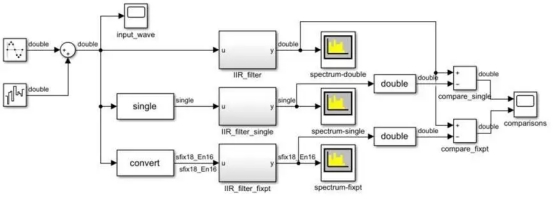

圖4A三個帶噪聲正弦波輸入的ir濾波器的實現

該濾波器的第一個版本是雙精度(圖4B)。第二個版本是單精度的。第三個版本是固定點實現(圖4c)。這個實現的結果是數據類型最多可達22位,其中一個位分配給符號,21位分配給分數。這個特定的數據類型留下0位來表示整數值,這是合理的,因為給定的刺激,它的值范圍總是在-1和1之間。如果設計必須使用不同的輸入值,則需要在定點量化時考慮到這一點。

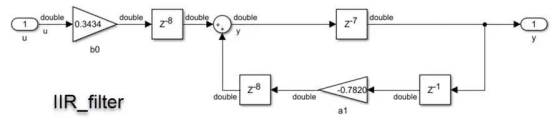

圖4BIir_篩選器實現,用雙重精確數據類型顯示圖4c使用固定點數據類型的Iir_菲爾特_固定執行

建立了測試環境,以比較單精度和定點濾波器的結果與被認為是黃金參考的雙精度濾波器。在這兩種情況下,精度的損失都會產生一定的誤差.問題是,該錯誤是否在我們應用程序的可接受容忍范圍內。

當我們跑的時候?固定點設計師 為了執行轉換,我們指定了1%的誤差公差.圖5顯示了比較結果。單精密版的誤差在10左右。 -8 ,而定點數據類型的錯誤約為10 -5 .這在我們指定的誤差范圍內.如果您的應用程序需要更高的精確度,您可能需要增加固定的單詞長度。

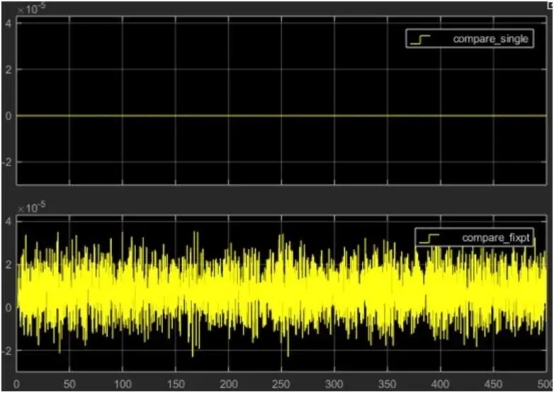

圖5模擬結果比較了雙精度IRR濾波器結果與單精度結果(上)和固定點結果(下)

這種量化融合需要硬件設計的經驗,對可能的系統輸入的全面理解,明確的精度要求,以及來自定點設計師的一些幫助。如果這有助于縮小生產部署的算法,那么這個努力是值得的。但是,在需要簡單部署到原型硬件的情況下,或者在精確性要求使減少物理足跡變得困難的情況下,怎么辦?在這些情況下,一個解決方案是使用單精度本地浮點。

用本地浮點簡化流程

使用本地浮點有兩個好處:

· 您不需要花費時間試圖分析所需的最小比特數,以保持各種各樣的輸入數據的足夠精確性。

· 單精度浮點操作的動態范圍在32位的固定成本下更有效率。

現在,設計過程要簡單得多,而且您知道,用符號、指數和尾數的位,您可以表示廣泛的動態數字范圍。圖6中的表比較了使用圖5中所示數據類型選擇的浮點資源利用情況和ir篩選器的定點實現情況。

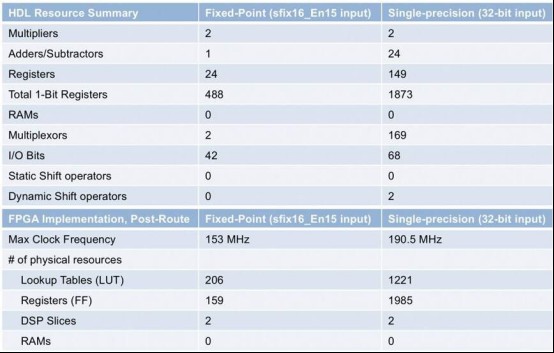

圖6ir濾波器的定點和浮點實現的資源使用比較

當您比較從浮點和固定點實現中獲得的結果時,記住浮點計算比簡單的固定點算法需要更多的操作。使用單精度將導致在部署到FPGA或ASIC時使用更高的物理資源。如果電路區域是一個問題,那么您將需要交換更高的精度和資源使用。您也可以使用浮點和固定點的組合減少面積,同時保持單精度,以實現高動態范圍的數字密集計算。
