IGBT模塊將是下述內容的主要介紹對象，通過這篇文章，小編希望大家可以對IGBT模塊的相關情況以及信息有所認識和了解，詳細內容如下。

一、IGBT模塊吸收電容參數設計

IGBT模塊采用吸收電路時，典型的關斷電壓波形如下圖所示。從圖中可以看出，初始浪涌電壓△U1之后，隨著吸收電容充電，瞬態電壓再次上升。第二次上升峰值△U2是吸收電容和母線寄生電感的函數。為確定△U2的數量級，可以用能量守恒定律獲得下式：

式中：Lp為母線寄生電感;ic為功率器件的工作電流;C為吸收電容值;△U2為吸收電壓峰值。若給△U2設定限值，那么便能按下式進行計算：

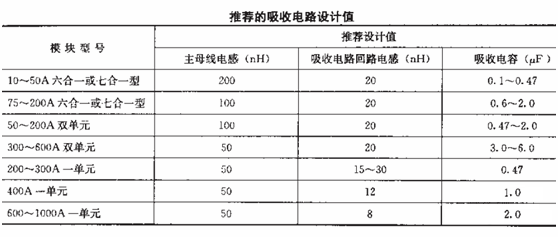

下表給出了針對H系列IGBT推薦的吸收電路設計值，使用下表的兩個設定條件是：

1)吸收電路處理的最大電流為該模塊的額定電流Ic，對短路時發生的過大電流已采用降低柵極發射極電壓UGE、鉗位UGE等辦法加以限制。

2)按C型緩沖電路設計的緩沖電容Cs值，是以△U2=100V計算出來的。根據前面的選擇，對于額定電流為300A的主功率開關器件，從表中的推薦值可以得出吸收電容的值應該是0.47uF?？紤]到該推薦值為采用RC吸收網絡時的選擇值，對于吸收電容直接并接在每個功率開關器件兩側的情況，該吸收電容的選擇值還可以比這個值小。大功率IGBT電路需要極低電感量的吸收電路，故吸收電容要選擇無感電容。

吸收網絡中元件的特性是非常重要的。由于電流變化率非常大，吸收電路及其元件內部很小的寄生電感現象幾乎可以使網絡完全失效。為了減小寄生電感，在設計中應注意以下幾點。

①直流母線要盡量地短。

②緩沖吸收電路要盡量貼近IGBT。

③選用無感的突波電容及與IGBT相匹配的快速緩沖二極管。

二、IGBT 模塊失效機理

IGBT 模塊失效的機理大致可以分作兩大類共九個方面。他們分別是：

第一類，由于參數余量不足導致的四個問題。

1. 變壓器結電容相對于電壓變化率過大，導致的耦合電流干擾問題。這個問題導致的后果是，輸出邏輯錯誤，控制電路被干擾，電路失效等。

2. 驅動電路的工作頻率（最小脈寬）相對 IGBT 開關頻率（占空比范圍）不足，或輔助電源平均輸出功率不足，導致的輸出不穩定。這個問題導致的后果是，驅動狀態發生波動，系統最壞情況出現概率增加。

3. 驅動電路輸出電壓的上升下降沿速率與 IGBT 開關速率不匹配，或輔助電源峰值功率不足，導致驅動電路達不到滿幅值驅動。這個問題導致的后果是，產品批量一致性降低，系統最壞情況出現概率增加。

4. 驅動芯片的額定輸出功率密度相對不足，導致的器件老化加速。這個問題導致的后果是，延遲時間增加導致死區時間相對不足。

第二類，與應用技術相關的五個問題。

1. 器件選用方面的問題。包括：儲能電容的可靠性問題；電容等效直流電阻問題；光敏器件老化與可靠性問題；光線接口的環境粉塵及接口機械強度等問題。

2. 輸出邏輯可靠性方面的問題。包括：存儲器邏輯錯誤的一些建議措施，驅動板安裝位置建議。

3. 耦合電流路徑方面的問題。包括：各單元安裝環境，位置。接地問題，耦合電流引導問題，系統敏感帶寬，閂鎖，電源完整性問題。

4. 輸出電阻取值方面的問題。包括：取值上限的制約因素，取值下限的制約因素，IGBT 溫度與取值區間的關系。

5. IGBT 安裝方面的問題。包括：由于熱或機械應力不均導致的失效，熱阻及散熱條件均勻性導致的失效。

經由小編的介紹，不知道你對IGBT模塊是否充滿了興趣？如果你想對它有更多的了解，不妨嘗試在我們的網站里進行搜索哦。
