一、推挽電路原理詳細解析

推挽電路就是兩個不同極性晶體管間連接的輸出電路。推挽電路采用兩個參數相同的功率BJT管或MOSFET管，以推挽方式存在于電路中，各負責正負半周的波形放大任務，電路工作時，兩只對稱的功率開關管每次只有一個導通，所以導通損耗小效率高。

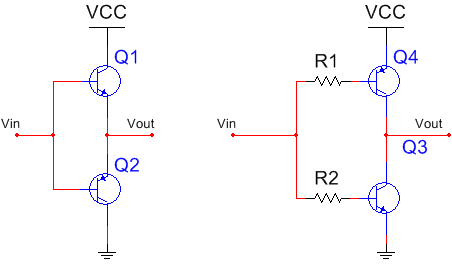

在做信號控制以及驅動時，為了加快控制速度，經常要使用推挽電路。推挽電路可以由兩種結構組成：分別是上P下N，以及上N下P。其原理圖如下所示，

這里，我們來看看上N下P型，從該原理圖可以知道，其輸出信號與輸入信號的相位是相同的，即輸入時高。輸出就是高。但是根據N管的工作特點——N管的輸出電壓幅值=Vb=0.7V，所以改模型的輸出幅值會受到輸出信號的限制。所以這對輸入信號的幅值要求比較苛刻，否則可能會導致后級的高電平信號不夠高。

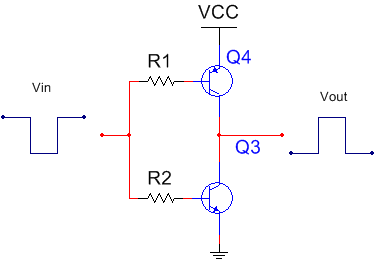

其輸出的效果圖如上圖所示，可能細心的人會發現，當輸入信號的高電平低于電源電壓時，這意味著上N管的CE節將會承受較高的電壓。這也就意味著上管將有著發熱壞的風險。

這個結論是存在一定的道理的，但實際中，當推挽電路在做信號控制時，其中流過的電流并不會很大，所以這種情況下，上管也不容易壞。但是如果推挽電路用于驅動負載時，則此時的管子會流過大電流，此時若輸入信號幅度較低，則上管的發熱量真的會很嚴重。當然，當輸入信號的低電平高于參考電壓時，下P管也會存在同樣的問題。

二、推挽電路實際應用場景

下面簡單舉例一些應用場景：

音頻功放：三極管推挽電路常用于音頻功放電路中，可以實現音頻信號的放大和輸出。在推挽電路中，兩個三極管交替工作，一個三極管將正半周信號放大輸出，另一個三極管將負半周信號放大輸出，從而實現了信號的放大和輸出。

直流電機驅動器：三極管推挽電路也可以用于直流電機驅動器中，可以實現直流電機的正反轉、調速等功能。推挽電路可以通過控制兩個三極管的導通和截止，控制直流電機的轉速和轉向。

交流電源：三極管推挽電路也可以用于交流電源中，可以實現交流電源的電壓調節和輸出。推挽電路可以通過控制兩個三極管的導通和截止，控制輸出電壓的大小和波形。

電子開關：三極管推挽電路也可以用作電子開關，可以控制高電壓、高電流的開關。在開關電路中，兩個三極管交替工作，一個三極管將電路連接到高電壓、高電流源，另一個三極管將電路連接到地，從而實現了開關功能。
