一直以來，運放都是大家的關注焦點之一。因此針對大家的興趣點所在，小編將為大家?guī)磉\放的幾種實用電路的相關介紹，詳細內容請看下文。

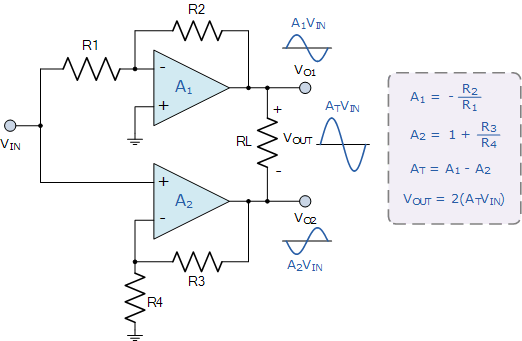

1、橋式放大器

反相和同相放大器電路可以連接在一起以形成橋式放大器配置。輸入信號是兩個運放共用的，輸出電壓信號跨接在負載電阻R L兩端，該電阻在兩個輸出之間浮動。如果兩個運放增益A1和A2的大小彼此相等，則輸出信號將加倍，因為它實際上是兩個單獨的放大器增益的組合。

?橋式放大器是一種將反相放大器和同相放大器結合在一起的電路配置。? 這種放大器配置的特點是輸入信號被兩個運算放大器共同處理，輸出電壓信號跨接在負載電阻兩端，電阻在兩個輸出之間浮動。如果兩個運算放大器的增益相等，輸出信號將會是兩個放大器增益的組合，從而實現(xiàn)信號的放大。

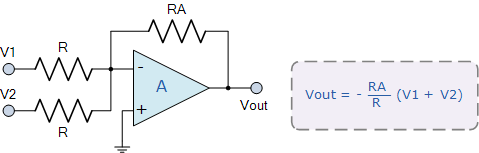

2、電壓加法器

?電壓加法器是一種基于運算放大器的電路，用于將多個輸入信號組合成一個輸出信號，沒有噪聲或干擾。? 電壓加法器也被稱為求和放大器，因為它將輸入信號的電壓相加，輸出一個共同的信號。這種電路常用于需要將兩個或多個模擬信號添加或組合成單個信號的應用場景，例如音樂錄制和廣播等。

加法器，也稱為求和放大器，產生與輸入電壓V1和v2之和成比例的反相輸出電壓。可以匯總更多輸入。如果輸入電阻的值相等（R1=R2=R），則總輸出電壓為給定值，增益為+1。如果輸入電阻不相等，則輸出電壓為加權和，并變?yōu)椋篤out =-（V1（RA / R1）+ V2（RA / R2）+等）

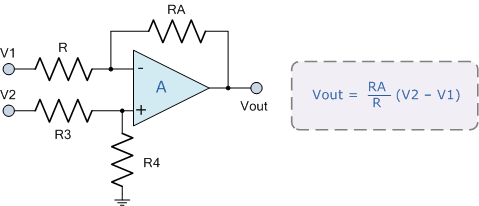

3、電壓減法器

減法器也稱為差分放大器，它使用反相和同相輸入來產生輸出信號，該信號是兩個輸入電壓V1和V2之差，從而允許一個信號與另一個信號相減。如果需要，可以添加更多的輸入以將其減去。

如果電阻相等（R=R3和RA=R4），則輸出電壓為給定值，電壓增益為+1。如果輸入電阻是不相等的電路變得放大器時產生負輸出的差分V1高于V2和正輸出時V1低于V2。

電壓減法器的工作原理基于運算放大器的基本特性。運算放大器有兩個輸入端：反相輸入和非反相輸入。當將一個電壓信號連接到一個輸入端子，另一個電壓信號連接到另一個輸入端子時，放大器的輸出電壓與這兩個輸入電壓信號V1和V2之間的差值成正比。具體來說，輸出電壓Vout可以通過以下公式表示：Vout = -V1(R3/R1) + V2(R4/(R2 + R4))?。

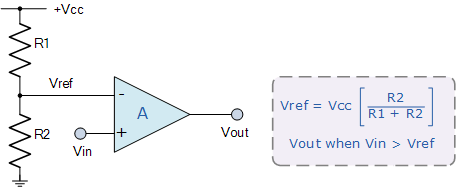

4、電壓比較器

比較器有許多用途，但最常見的是將輸入電壓與參考電壓進行比較，如果輸入電壓高于參考電壓，則切換輸出。如果輸入的電壓比分壓器設置的參考電壓正電壓Vin>Vref更高，則輸出將更改狀態(tài)。當輸入電壓降至預設參考電壓以下且Vin

上述所有信息便是小編這次為大家推薦的有關運放的內容，希望大家能夠喜歡，想了解更多有關它的信息或者其它內容，請關注我們網站哦。
