一、數模轉換器的構成

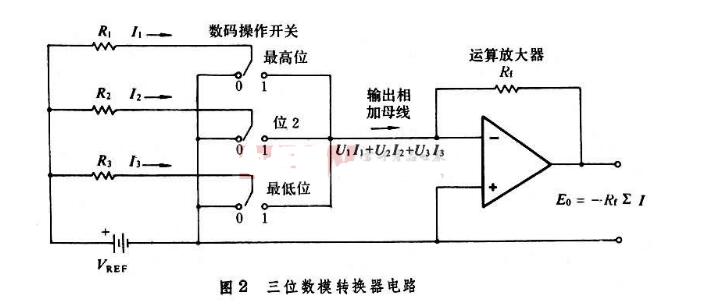

DAC主要由數字寄存器、模擬電子開關、位權網絡、求和運算放大器和基準電壓源（或恒流源）組成。用存于數字寄存器的數字量的各位數碼，分別控制對應位的模擬電子開關，使數碼為1的位在位權網絡上產生與其位權成正比的電流值，再由運算放大器對各電流值求和，并轉換成電壓值。

根據位權網絡的不同，可以構成不同類型的DAC，如權電阻網絡DAC、R–2R倒T形電阻網絡DAC和單值電流型網絡DAC等。權電阻網絡DAC的轉換精度取決于基準電壓VREF，以及模擬電子開關、運算放大器和各權電阻值的精度。它的缺點是各權電阻的阻值都不相同，位數多時，其阻值相差甚遠，這給保證精度帶來很大困難，特別是對于集成電路的制作很不利，因此在集成的DAC中很少單獨使用該電路。

它由若干個相同的R、2R網絡節組成，每節對應于一個輸入位。節與節之間串接成倒T形網絡。R–2R倒T形電阻網絡DAC是工作速度較快、應用較多的一種。和權電阻網絡比較，由于它只有R、2R兩種阻值，從而克服了權電阻阻值多，且阻值差別大的缺點。

電流型DAC則是將恒流源切換到電阻網絡中，恒流源內阻極大，相當于開路，所以連同電子開關在內，對它的轉換精度影響都比較小，又因電子開關大多采用非飽和型的ECL開關電路，使這種DAC可以實現高速轉換，轉換精度較高。

二、乘法數模轉換器應用及其計算

（一）應用

通過相應的接線，模塊可以輸出相對于基準放大、阻尼或反相的信號。這產生了波形發生器、可編程濾波器和PGA（可編程增益放大器）領域的應用，以及許多其他必須調整失調或增益的應用。

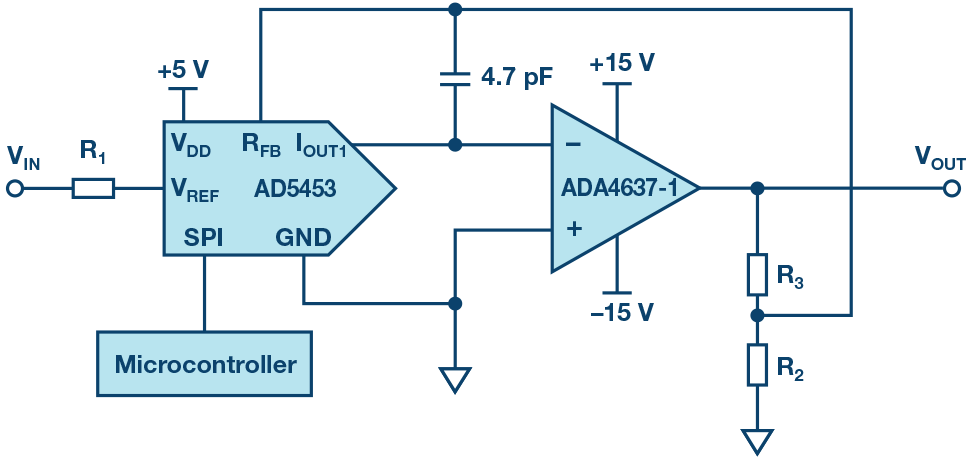

圖1.具有可變增益 （PGA） 的電路

圖1所示為AD5453 14位MDAC，帶有下游放大器，可根據DAC的編程代碼放大或減弱信號。

（二）電路計算

輸出電壓（V外） 的電路計算如下：

輸出電壓受運算放大器電源電壓的影響或限制，但增益和DAC的設定代碼D除外。在本例中，ADA4637-1放大器采用±15 V電源供電，最大電壓應為±12 V，以使其具有足夠大的控制范圍。增益通過電阻R確定2和 R3:

所有電阻器 （R1到 R3）應具有相同的電阻溫度系數（TCR），但不必與DAC內部電阻的TCR相同。電阻R1用于根據以下關系將DAC中的內部電阻（RFB）調整為電阻R2和R3：

選擇電阻時，運算放大器在最大輸入電壓下仍處于其工作范圍內（DAC在V時可處理±10 V電壓）裁判).還應該注意的是，放大器的輸入偏置電流（I偏見） 乘以電阻 （RFB+ R2 ‖·3），并且這對失調電壓有相當大的影響。因此，根據所選數據手冊，ADA4637-1運算放大器具有非常低的輸入偏置電流和非常低的輸入失調電壓。為了防止閉環控制系統的不穩定性或所謂的振鈴，在I之間插入了4.7 pF電容。外和 RFB;這尤其推薦用于快速放大器。

如前所述，放大器的失調電壓乘以閉環增益。當增益由外部電阻設置時，變化幅度為與數字階躍相對應的值，該值與所需值相加，從而產生差分非線性誤差。如果它足夠大，則可能導致DAC的非單調行為。為了避免這種影響，必須選擇具有低失調電壓和低輸入偏置電流的放大器。
