EXERL的圖表功能在余弦波中增加了非諧波頻率分量。

在?第一部分 和?第二部分中 在這個系列中,我們研究了互調--它是什么,以及如何將它應用于頻率轉換任務。我們?cè)诘诙糠纸Y(jié)束的時候 圖1 .我們從一個1200KZ的載波器開始,它有兩個副峰,在u-50KZ抵消點(顯示為斑點藍色痕跡)。然后,我們將這種調幅載波與900-KZ正弦波混合,并對結果進行了分析。我們?cè)趫D1中看到,我們已經消除了我們?cè)瓉淼男盘?hào),用兩個版本替換它,向上和向下轉換為900千赫(紅色跟蹤)。我們注意到這些轉換保存了u50-KZ偏移的側方柱。

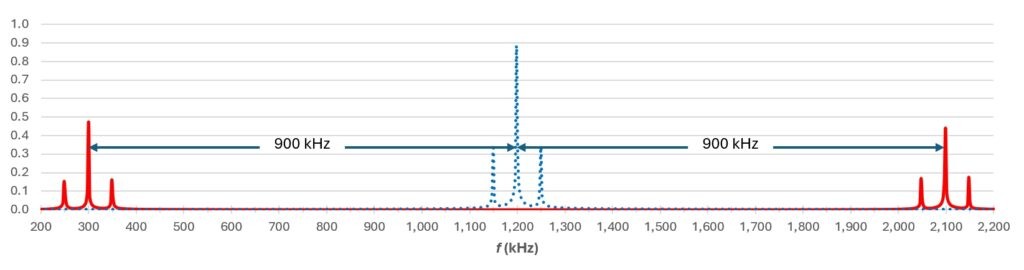

圖1向上和向下轉換保留了一個1200KZ調制載波器的側邊。

我能用我們最近開發的FFT模板嗎??系列的 在FFT上進行頻率轉換實驗--也許通過選擇更現實的 是5-KZ的西塞羅比斯?

是的,但是有一個鍵的變化,我可以用一個具體的例子來說明。根據這個公式,我們可以從1,200千兆赫載波開始,并使用5千兆赫基帶信號而不是50千兆赫基帶信號對其進行安培調制:

在哪里 f C = 1,200 kHz, f M =5千赫,和 A M = 0.75.

然后,我們可以把它和一個500KKZ的正弦體( f 混合物 )以獲得一個向上轉換的1700千兆赫信號-美國最高的調幅無線電頻帶。以及700千赫的相應向下轉換信號。然后,我們可以分析結果的翻譯信號使用FFT。

好的,第一步是選擇采樣頻率。一個2,000千千瓦的尼奎斯特頻率似乎就足夠了,這意味著一個4,000千千瓦的取樣頻率,對嗎?

對,這是我們?cè)缙谀０宓膯栴}。它使用了512點的FFT。對于4000-千兆赫的采樣頻率(250-N的采樣間隔),512-點的FFT意味著FFT頻率----Bin寬度為7.81千兆赫(4000千兆赫/512),因此我們顯然沒有足夠的頻率分辨率來檢查5-千兆赫的偏移量。

我們有什么選擇?

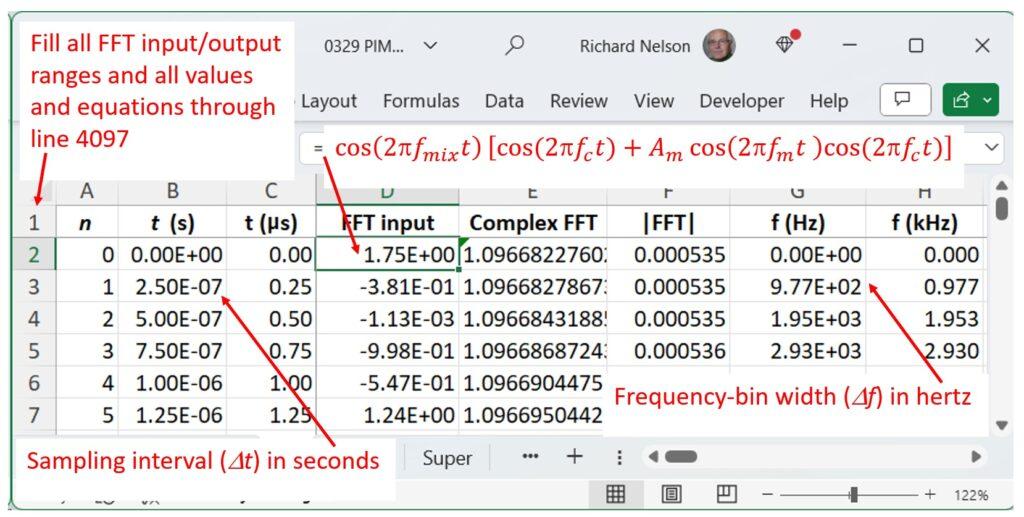

你可以通過兩種方式提高頻率分辨率:減少采樣頻率(從而增加采樣間隔)或增加FFT中的點數。我們已經提出了一個采樣頻率,它將尼奎斯特頻率降低到接近我們的1,700千赫的感興趣信號。我們的另一個選擇是增加FFT中的點數。如果我們把點數推到4,096--EXERL支持的最大值--我們的頻率--Bin寬度等于4,000千赫/4,096,或0.977千赫,這個數字應該至少讓我們確認5千赫的西元。 圖2 顯示一些紅色的改變,原來的FFT模板為這個新的計算所必需。

圖2更新采樣間隔,頻率--------------------------------------------------------------------------------

圖3 顯示結果的FFT。要注意的是,在灰暗的平面上,從零到尼奎斯特頻率是無法區分的,但是在嵌入中它們是可見的,這放大了靠近向上轉換信號的區域。

圖3在向上轉換的信號周圍區域的放大視圖(嵌入)中可見到側方柱。

我們已經討論了互調對頻率轉換的好處,但是互調失真呢?

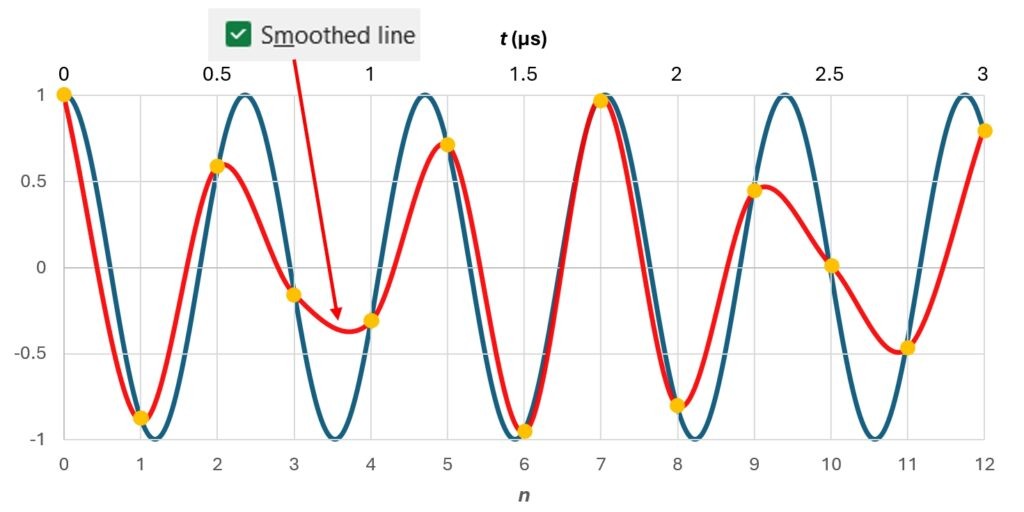

讓我舉一個例子。 圖4 用藍色顯示我們的2.7mhz正弦載波。抽樣每0.25個牛,樣本點用黃色突出顯示?，F(xiàn)在,如果我們要求elel用激活的"平滑線條"函數繪制這些樣品點的圖表,我們就會得到紅色的痕跡。

圖4將用黃色突出顯示的樣品應用到elel的圖表功能中,結果是紅色的痕跡,而不是預期的藍色痕跡。

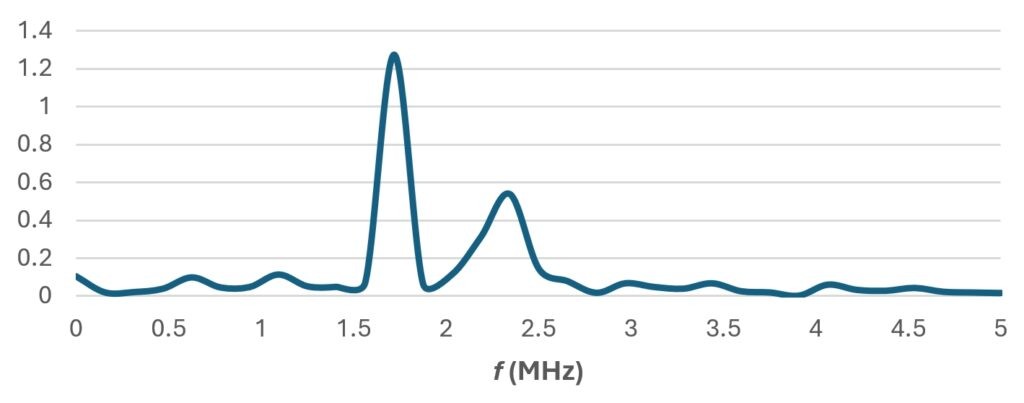

為了了解更多關于這個紅色跟蹤的信息,我對它進行了60次采樣,并在結果數據集上運行了FFT。你能看到FFT 圖5 .除了我們的1.7兆赫載波,還有一個顯著的峰值,在2.3兆赫。我們已經把余弦波注入了elel的"平滑線"功能的黑匣子中,它產生了一個非諧波頻率分量(我們可以把一些噪聲歸因于我的疏忽,因?yàn)槲以诓迦爰t色痕跡數據集的60個值--我是這個例子中黑匣子的一部分)。

圖5EXERL圖表函數的黑匣子為我們的2.7MHZ余弦波增加了非諧波分量。

這種將正弦信號應用于黑匣子和獲得非諧波互調產品的過程對于有源系統和無源系統都很普遍。在這個系列的下一個和最后一個條目中,我們將更仔細地研究這個互調失真(IMD)和被動互調失真(PIM)。
