AC-DC 開關電源控制ICDK912 是一款原邊反激式 AC-DC 開關電源控制芯片，芯片集成了 700V 高壓開關功率管和初級峰值電流檢測電路，芯片內還包含有原邊反饋恒流、恒壓控制及自供電電路，并具有輸出線纜補償功能，芯片采用高集成度的 CMOS 電路設計，外圍元件極少，變壓器設計簡單，隔離輸出電路的變壓器只需要兩個繞組。

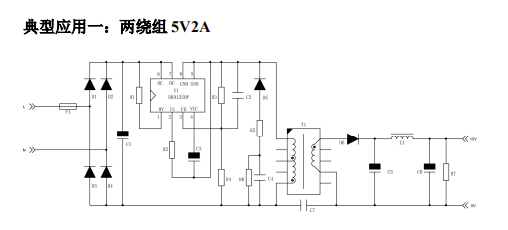

開關電源控制ICDK912原邊反激式電源成熟方案低成本應用方案

AC-DC 開關電源控制ICDK912產品特點

l全電壓輸入 85V—265V。

l內置 700V 高壓開關功率管。

l芯片內集成了高壓恒流啟動電路，無需外部加啟動電阻。

l專利的原邊反饋控制算法，無需輔助繞組。

l專利的自供電技術，無需外部繞組供電。

l內置 PWM 振蕩電路，并設有抖頻功能，保證了良好的 EMC 特性。

l±2%恒壓電壓精度，±5%恒流精度。

l過溫、過流、過壓以及短路保護。

l4KV 防靜電 ESD 測試。

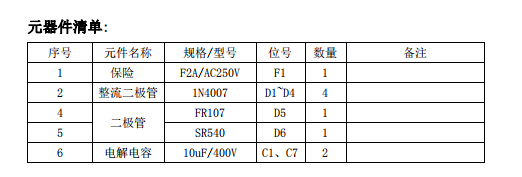

開關電源控制ICDK912原邊反激式電源成熟方案低成本應用方案

AC-DC 開關電源控制ICDK912應用領域

AC-DC 開關電源控制ICDK912----12W 以下 AC-DC 應用包括：電源適配器、LED電源、電磁爐、空調、DVD 等小家電產品。

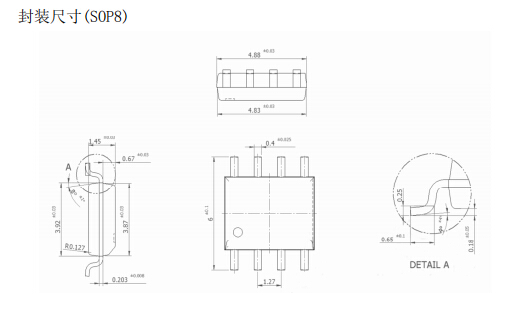

開關電源控制ICDK912原邊反激式電源成熟方案低成本應用方案

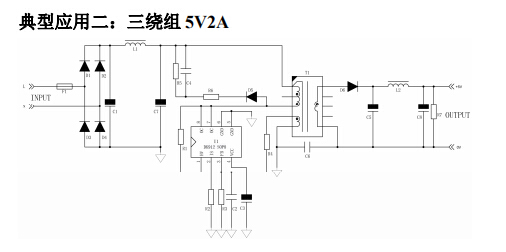

開關電源控制ICDK912原邊反激式電源成熟方案低成本應用方案

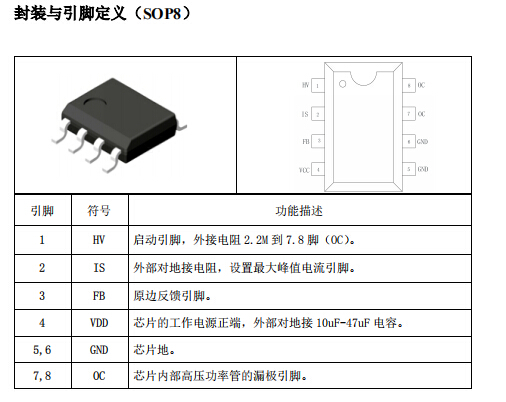

開關電源控制ICDK912原邊反激式電源成熟方案低成本應用方案

AC-DC 開關電源控制ICDK912：

供電電壓 VDD …… …… -0.3V--8V

供電電流 VDD …… …… 100mA

引腳電壓 …… ………… …… -0.3V--VDD+0.3V

功率管耐壓 ………… …… -0.3V--730V

峰值電流 …… ………… …… 700mA

總耗散功率 ………… …… 600mW

工作溫度 …… ………… …… -25 ° C--+125 ° C

儲存溫度 …… ………… …… -55 ° C--+150 ° C

焊接溫度 …… ………… …… +280 ° C/5S

AC-DC 開關電源控制ICDK912：

上電啟動

芯片內置高壓啟動電流源;上電后啟動電流對外部的 VDD 儲能電容充電，當 VDD

壓達到 5.0V 的時候，上電啟動過程結束，芯片進入軟啟動階段。

AC-DC 開關電源控制ICDK912：

反激階段，F(xiàn)B 口通過外接分壓電阻檢測VOR 反射電壓;芯片在檢測到 FB》0.7v 后開始采樣 FB 電壓;為防止誤檢測到漏感電壓，芯片會在延時 2us 后開始采樣 FB 電壓。

采樣后的 FB 電壓和內部 2.5v 電壓基準做誤差放大，誤差放大器的輸出控制初級峰值電流 Ip ，調節輸出電壓。

開關電源控制ICDK912原邊反激式電源成熟方案低成本應用方案

AC-DC 開關電源控制ICDK912：

自供電：

芯片使用了專利的自供電技術，控制VDD的電壓在4.7V左右，提供芯片本身的電流消耗，無需外部輔助繞組提供。

AC-DC 開關電源控制ICDK912：

線纜補償：

內置線纜補償電路，減小不同負載時由于線纜阻抗產生的輸出電壓誤差。AC-DC 開關電源控制ICDK912：

功率管過壓保護

為防止功率管過壓，當芯片檢測到功率管端電壓超過 600v 時， 進入功率管過壓保護。

開關電源控制ICDK912原邊反激式電源成熟方案低成本應用方案

開關電源控制ICDK912原邊反激式電源成熟方案低成本應用方案

AC-DC 開關電源控制ICDK912;

短路保護：

為防止次級短路，芯片采樣檢測到 FB 電壓低于 1.3v 并且持續時間超過 8ms，進入短路保護。

AC-DC 開關電源控制ICDK912：

過溫保護：

任何時候檢測到芯片溫度超過 130℃，立即啟動過溫保護，停止輸出脈沖，直到過溫狀況解除。
