0   引言

隨著社會發展和生活水平提高 ,人們對于恒溫控制系統的要求越來越高 ,尤其是在機車應急電源領域 。磷酸鐵鋰電池是一種新型高能量密度鋰離子電池 ,具有高安全性、可靠性和耐用性等特點^[1] ,己成為主流的電池類型。然而 ,磷酸鐵鋰電池對溫度較為敏感 ,溫度過高或過低都會影響其性能和壽命 ,甚至引發安全隱患。因此 ,為保證機車應急電源的安全可靠運行 ,需對其工作溫度進行實時監測和控制。本設計將USART—HMI觸摸屏應用于智能溫度控制系統 ,使得整個系統界面化、人性化 ,滿足人們對于溫度控制的高要求^[2]。串口屏人機界面的設計基于上位機軟件USARTHMI完成 ,該上位機軟件操作方便 ,功能強大 ,擴展性強 ,上位機可以同步頁面的顯示 ,并且通過代碼控制控件可以多元化顯示數據^[3]。為了實現系統的級聯通信 ,主控制器和USART—HMI觸摸屏之間采用RS485通信協議的接線端口^[4]。與傳統的接口相比 ,RS485接口以其簡易的接線方式、卓越的抗干擾特性、靈活的擴展能力和遠距離傳輸能力而著稱 ,因此它能更有效地迎合系統需求 。系統預留了外部接口 ,實現數據實時采集監測與指令遠程下發控制 ,同時采用4G通信模塊轉發采集到的數據 ,4G模塊選用4G DTU M751 ,可以將RS485采集的數據通過3G/4G發送到云端服務器端 。系統應該具有一定的可擴展性 ,以便根據需要增加必要的功能^[5]。控制器具有良好的人機交互功能及初步智能化特征^[6] ,可以實現串口設備數據的無線遠距離傳送 ,以便在遠處進行數據通信的管理。

1    系統組成及工作原理

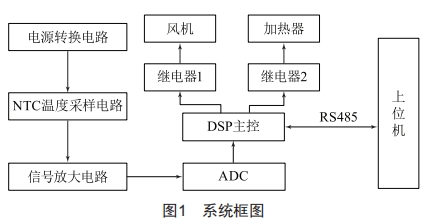

本系統由六部分組成:USART—HMI觸摸屏(上位機)、DSP F28035控制器、電源轉換電路、RS485通信電路 、NTC熱敏電阻傳感器采樣電路和繼電器控制電路 。通過USART—HMI觸摸屏實現人機交互 ,實時顯示系統工作狀態;DSP F28035控制器用于采集環境溫度 、處理觸摸屏下發的命令 、控制繼電器狀態 ,并按照接收信號優先級執行相應命令。系統框圖如圖1所示。

2    系統硬件設計

硬件電路由電源電路 ,通信、溫度采集和繼電器電路組成 ,電源電路采用成熟的模塊電源。

2.1    RS485通信電路

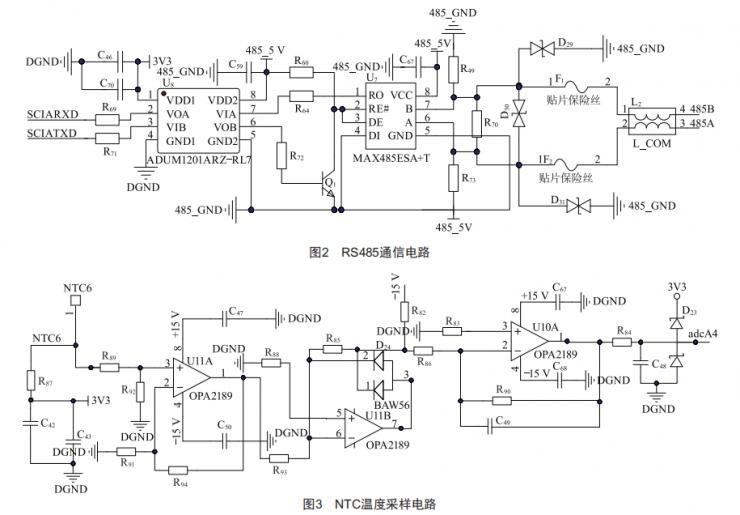

RS485通信電路如圖2所示 ,采用了MAX485和ADUM1201芯片 ,以提高通信的穩定性和可靠性 。MAX485芯片的8引腳接電源輸入 ,5引腳接電源地; 6引腳和7引腳接差分信號傳輸引腳 。通信接口需外接屏蔽電纜線 ,并選擇合適的匹配電阻以提高信號抗電磁干擾能力 。MAX485芯片的1引腳和2引腳與ADUM1201芯片的7引腳和6引腳相連接 ,將信號送入單片機中 。當MAX485芯片處于靜止?fàn)顟B(tài)時 ,默認為接收模式;發送數據時 ,單片機會通過激活使能引腳并上拉信號 ,將數據轉換為差分信號形式輸出。通過不同參數的設置能夠?qū)崿F(xiàn)不同的功能^[7]。該電路采用RS485通信標準 ,支持多設備通信 ,并具備強大的抗電磁干擾能力 ,可確保數據穩定傳輸。ADUM1201作為電氣隔離器進一步減少了干擾 ,提升了通信的可靠性 ,適合多設備間通信應用。

2.2    NTC溫度采樣電路

溫度的準確采集非常重要 ,因此本系統采用NTC熱敏電阻來實現溫度測量 。通過優化采樣電路的硬件設計以及提高采樣頻率 ,提高溫度采樣的精度以及分辨率^[8]。圖3為溫度采集電路 ,其中OPA2189芯片起到了放大、濾波和穩壓的作用。該電路測溫范圍廣 ,線性度好 。由于NTC熱敏電阻的工作電流很小 ,因此需要放大采樣信號 ,以便單片機進行AD采樣 。OPA2189芯片的7引腳將NTC熱敏電阻采集的電壓信號進行1:1的同向比例放大 ,放大后的信號通過 adcA4采樣通道送入單片機中 ,通過計算能夠確定NTC熱敏電阻兩端的電壓大小 。通常用下式表示阻值與溫度的關系:

式中:RT、R0分別為溫度T和T0時的阻值;B為熱敏電阻的材料常數 ,常用NTC型熱敏電阻的B在1 500~ 6 000 kΩ;T0為0 ℃時的溫度 ,即273. 15 K。

根據歐姆定律計算NTC的阻值 ,再通過查表得到相應的溫度值 ,本電路選擇阻值為10 kΩ的NTC熱敏電阻 ,對應的溫度為25 ℃ 。

2.3    繼電器控制電路

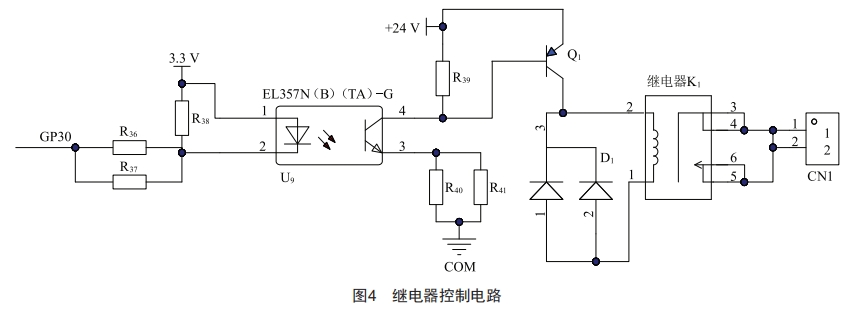

繼電器的作用是利用低電壓 、弱電流的信號來操控高電壓器件的通斷 。用光耦作為繼電器線圈的驅動開關 ,通過LED在光耦內部點亮或熄滅來控制繼電器線圈的通斷 ,實現風機或加熱器的開關控制 ,并通過電氣隔離和續流二極管保護電路 。如圖4所示 ,控制器通過GP30引腳輸出高電平信號 ,點亮光耦的LED ,使光敏三極管導通 ,從而激活繼電器K1的線圈 ,控制風機或加熱器的開關 。光耦還提供電氣隔離 ,防止輸出側的沖擊影響主電路 。為保護電路 ,繼電器K1線圈的續流二極管D 需反接 ,以中和線圈斷電時產生的反電動勢。

2.4    智能觸摸屏設計

USART—HMI觸摸屏使用DC24 V供電 , 該觸摸屏通過串行接口與主控制器進行通信 ,其內部功能十分強大 , 并配備了多種控件 ,包括按鈕控件、實時時鐘控件、圖表控件、功能控件和字符控件等 。觸摸屏制造商提供的圖形界面編輯工具用戶友好 , 允許通過圖形化操作對用戶界面的布局和大部分邏輯進行配置。利用USART—HMI觸摸屏 ,可以快速、輕松地實現在不同應用場景中 的人機交 互 顯 示 需 求 。USART—HMI串口屏還有休眠功能 ,可以進入待機模式以降低系統的總能耗^[9]; 同時 ,其編程過程既簡單又高效。USART—HMI觸摸屏采用串口中斷方式來進行數據的接收和發送 ,這種做法實時性高 ,避免了在界面刷新過程中可能出現的數據丟失問題。

3    系統軟件設計

3.1    USART—HMI觸摸屏程序設計

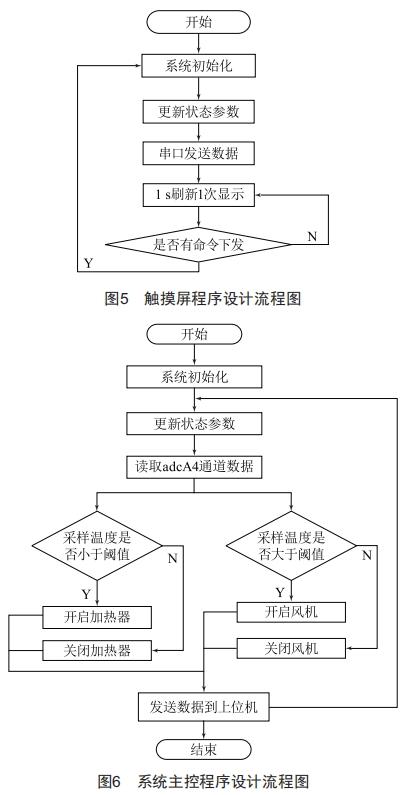

USART—HMI觸摸屏主要用于配置系統參數和展示實時狀態數據 。由于其內置了微型處理器 ,本設計僅需實現數據交換功能。當USART—HMI觸摸屏接通電源時 ,系統會自行初始化 ,讀取預設的全局變量以完成狀態配置;隨后 ,它將持續監控來自主控制器的數據 , 以實時更新顯示內容; 當用戶在觸摸屏上操作按鍵時 ,觸摸屏將通過串口將變更后的變量值傳送至主控制器 ,從而完成數據交換 ,并同步更新頁面狀態顯示 。觸摸屏程序流程圖如圖5所示。

3.2    主控程序設計
系統通電后 ,會完成系統初始化 ,再根據系統功能設定完成默認狀態初始化設置;然后對主控制器AD采樣采集回的溫度值數據進行轉換和處理 ,并判斷處理后的數據與設定閾值大小 , 發送相應的控制指令; 同時 ,將處理結果發送到觸摸屏上進行顯示 ,并實時監測觸摸屏設置、控制指令和遠程控制指令 。系統主控程序設計流程如圖6所示。

4    系統測試

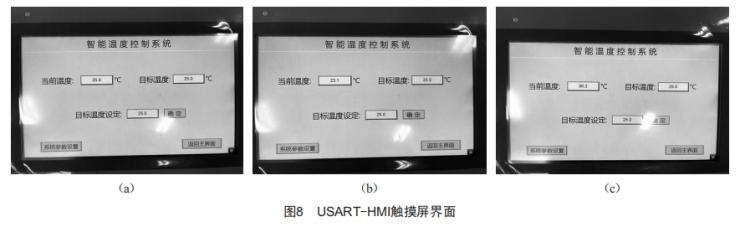

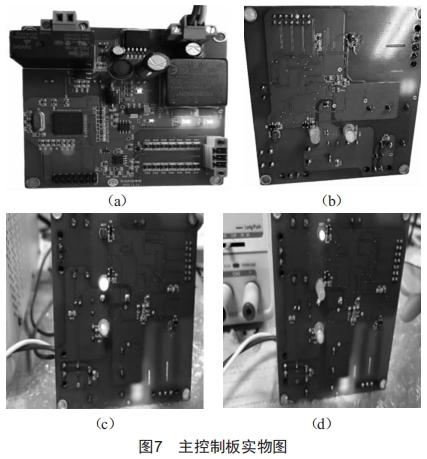

按照系統硬件電路搭建試驗裝置 ,如圖7、圖8所示 。 當系統板接通電源時 ,綠色的LED燈點亮 ,這表明系統電源供應處于正常狀態 , 如圖7(a)所示 。在USART—HMI觸摸屏上 , 目標溫度被設定為25 ℃ , 當前環境溫度被檢測為25 ℃ ,則綠色指示燈亮起 ,這表明系統正在正常運行模式下工作 ,如圖7(B)、圖8(a)所示 。通過USART—HMI觸摸屏設置按鈕將目標溫度設置為25 ℃ ,讀取此時環境溫度為23.1 ℃ , 則黃色指示燈閃爍 , 表示系統開啟加熱器工作模式 , 如圖7(c)、圖8(b)所示。在USART—HMI觸摸屏上 , 目標溫度被設定為25 ℃ , 當前環境溫度被檢測為30.2 ℃ ,黃色指示燈熄滅 ,紅色指示燈閃爍 ,表示系統開啟風機工作模式 ,如圖7(d)、圖8(c)所示 。 當溫度降至設定值時 ,紅色指示燈熄滅。這樣的循環保證了系統溫度始終在設定范圍內。

5    結論

針對智能溫度控制系統的監測需要 , 從系統硬件電路測試和軟件方面設計了基于USART—HMI觸摸屏的智能溫度控制系統 ,并進行了實驗驗證。實驗測試結果表明 ,基于USART—HMI觸摸屏的智能溫度控制系統能監測實時環境溫度 ,其測量精度可以達到0.1 ℃。因此 ,該系統有效解決了磷酸鐵鋰電池對溫度敏感的問題 ,保證了機車應急電源的安全可靠運行 ,提高了系統的穩定性和可靠性 。未來 , 隨著技術的不斷發展 ,溫度測控系統將會朝著更加智能化、網絡化 、遠程化的方向發展 , 相信隨著溫度測控技術的不斷發展 ,其在機車應急電源以及其他領域的應用將會更加廣泛 ,為人們的生產和生活帶來更多便利。

[參考文獻]

[1]  林鶴 ,馬亮 ,王全恒 ,等.磷酸鐵鋰電池的優勢及其性能對比分析[J].專用汽車 ,2024(5):92-94.

[2]  李梁京 ,張雪芹 ,劉華波.基于USART-HMI智能串口屏的節能恒溫控制系統設計[J]. 制造業自動化 ,2022 ,44 (6): 113-115.

[3]  劉寺杰 ,徐敏 ,張晨宇 ,等.基于HMI智能串口屏顯示的溫濕度測量系統[J].科教導刊(下旬),2018(24):59-60.

[4]  胡建國 ,羅勇武.基于RS485的單片機和變頻器通信控制多電機研究[J].機床與液壓 ,2013 ,41(22): 139-141.

[5]  朱丹 . 基于ARM7的GSM/GPS汽車防盜系統的設計[D]. 杭州:浙江工業大學 ,2013.

[6]  蔡妍娜.基于STM32的熱水器控制器與網絡接口設計[J]. 微型機與應用 ,2014 ,33(2):50-51.

[7]  方登芳.汽車半軸校直工藝及其設備的研發[D].合肥:合肥工業大學 ,2019.

[8]  陳先棵 ,姜釗 ,張勇.基于負溫度系數熱敏電阻溫度采樣精度研究[J]. 電子測量技術 ,2022 ,45(8):64-69.

[9]  楊阿軍 ,萬在紅 , 熊文華 ,等 .基于USART-HMI液晶觸摸屏的智能消毒柜設計[J] . 無線互聯科技 , 2019 , 16 (19): 74-76.
