廣告和通知對任何組織展示和銷售他們的產品都是非常重要的。你可以在火車站、汽車站、機場等公共場所看到許多數字廣告牌。但隨著物聯網(IoT)的出現，技術發生了巨大的變化，我們也可以通過無線和網絡服務器控制來徹底改變這種布告欄。

公告板可以在任何地方使用，在酒店、商場、大學、辦公室顯示信息、提醒、優惠等方面非常有用。但是每天更改通知是一項非常繁瑣的任務。因此，在這個項目中，我們將使用NodeMCU制作一個基于物聯網的智能公告板，您可以使用web瀏覽器遠程更改通知。

組件要求:

?NodeMCU (ESP-12e)

?16 * 2液晶

?工作Wi-Fi連接

NodeMCU是基于物聯網的項目中最流行且易于使用的Wi-Fi模塊。我們以前在許多基于物聯網的項目中使用過NodeMCU。

線路圖:

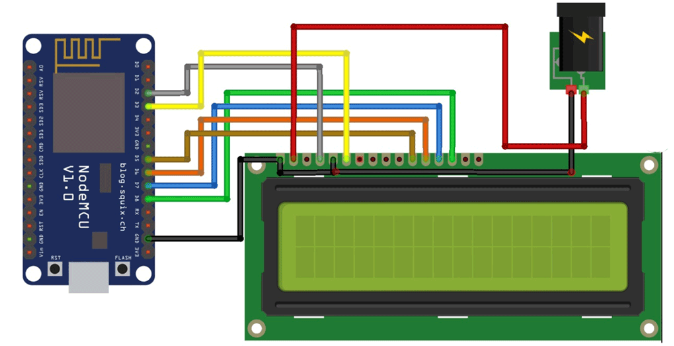

下面給出了這個智能公告板的電路圖

LCD和NodeMCU的引腳連接如下所示

LCD的RS引腳- NodeMCU的D2引腳

LCD的R/W引腳-> NodeMCU的GND引腳

LCD的EN引腳-> NodeMCU的D3引腳

LCD的D4引腳-> NodeMCU的D5引腳

LCD的D5引腳-> NodeMCU的D6引腳

LCD D6引腳-> NodeMCU D7引腳

LCD的D7引腳-> NodeMCU的D8引腳

還可以將電位器連接到LCD背光引腳上，以調節LCD的對比度。

請注意，16*2 LCD工作在5v，所以你必須使用5v電源打開LCD。Arduino Uno板可以為LCD提供5v電壓。

代碼與說明

這里我們將使用Arduino IDE對NodeMCU進行編碼。

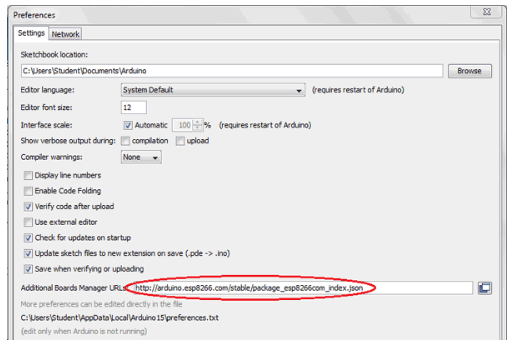

要用Arduino IDE編程NodeMCU，請進入File - > preferences - >Settings。

在“附加板管理器URL”字段中輸入，然后單擊“確定”。

現在轉到Tools > Board > Boards Manager。

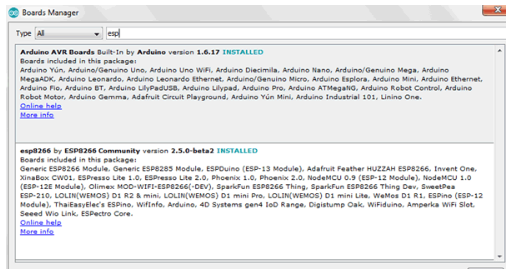

在板管理器窗口中，在搜索框中輸入esp， esp8266將在下面列出?，F(xiàn)在選擇最新版本的板并點擊安裝。

安裝完成后，進入“工具>單板> NodeMCU 1.0(ESP-12E模塊)”?，F(xiàn)在您可以使用Arduino IDE對NodeMCU進行編程。

我們需要兩個庫來制作本地web服務器。從給定的鏈接下載這些庫

ESPAsyncTCP

ESPAsycnWebServer

下載.zip文件后，通過單擊在Arduino IDE中添加庫

然后重啟Arduino IDE

現在，我們準備為這個物聯網公告板編寫代碼。

首先使用#include<>包含所有必需的庫

然后聲明LCD所需的所有引腳，并制作一個在程序中使用的實例。同時輸入Wi-Fi網絡的SSID和密碼，如下所示。

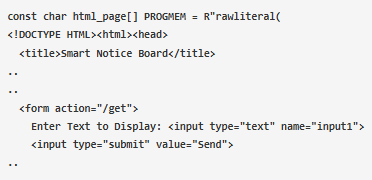

現在，制作一個簡單的HTML頁面來輸入并將消息發送給LCD。為此，我們必須創建一個get類型的Form來輸入消息和一個HTML按鈕來發送。這個HTML程序使用programm關鍵字存儲在內存中。

在void setup函數中，將NodeMCU模塊與Wi-Fi連接，并檢查來自服務器的傳入消息。以115200波特率初始化LCD和串行通信，檢查給定的Wi-Fi并打印IP地址。

現在，將帶有輸入字段的網頁發送到客戶機計算機。

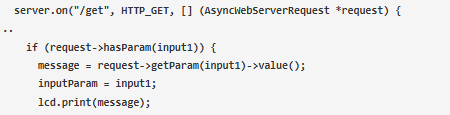

發送一個GET請求到

并將接收到的信息打印在LCD上。

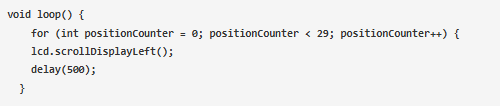

現在，要在LCD上滾動消息，使用

void循環函數中的函數。

就這樣，我們已經完成了編碼部分。本文最后給出了這個Web控制公告板的完整代碼和演示視頻。

使用USB線將NodeMCU與筆記本電腦/PC相連，在工具菜單中選擇單板并上傳代碼。

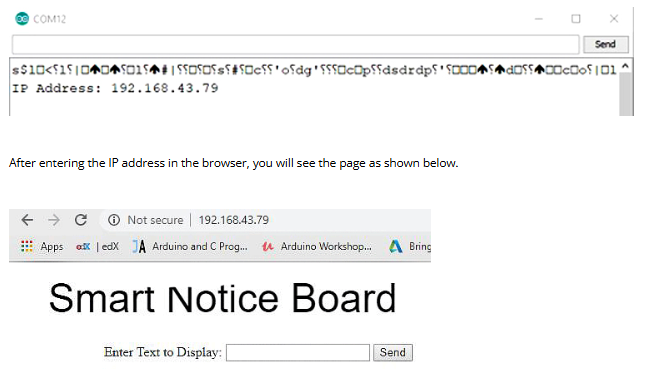

確保您的模塊和筆記本電腦/PC連接到相同的Wi-Fi網絡?，F(xiàn)在，打開串行監視器，在這里您將看到NodeMCU的IP地址。復制此IP并粘貼到瀏覽器的地址欄中。

在瀏覽器中輸入IP地址后，您將看到如下所示的頁面。

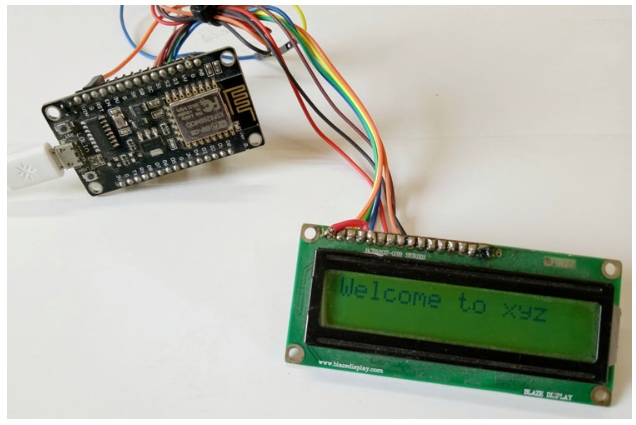

現在，輸入消息并點擊Send按鈕。您將在串行監視器以及LCD上看到該消息。這就是這個基于物聯網的數字公告板的工作原理，現在你可以使用這個網頁從世界上任何地方更改公告板上的消息，你只需要在路由器中設置端口轉發。
