MOS管將是下述內容的主要介紹對象，通過這篇文章，小編希望大家可以對MOS管的相關情況以及信息有所認識和了解，詳細內容如下。

一、MOS管工作狀態解讀

我們可以將MOS管的工作狀態分為以下4個區域，以NMOS為例：

(1)截止區：

當VGS

(2)線性區：

當VGS>Vth, 且0

此時器件工作在線性區，有時也稱為三極管區，式中un為導電溝道中電子的遷移率。 Cox為單位面積的柵氧化層電容，tox為氧化層的厚度。 W和L分別為晶體管導電溝道的寬和長，VGS-Vth稱為過驅動電壓。

(3)飽和區：

當VGS>Vth, 且VDS>VGS-Vth時，溝道電流ID為

隨著VDS增大，當VGS-Vth=VDS時，漏極的反型層逐漸消失，出現預夾斷。 當VDS繼續增大，這夾斷點向源端移動，最終形成由耗盡層構成的夾斷區，MOS管進入飽和區工作。 此時溝道兩端的電壓保持VDS-Vth，而VDS的增加部分降落到夾斷耗盡區內，ID幾乎不變，達到最大。

(4)擊穿區

NMOS 管的漏極—襯底PN結由于VD過高被擊穿。

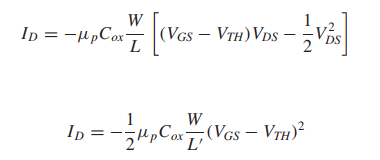

需要注意的是，對于PMOS器件來說，線性區和飽和區的漏極電流公式需要加負號，VGS，VDS和VGS-Vth都是負的。 由于空穴的遷移率是電子的一半，所以PMOS具有較低的“電流驅動”能力。 換句話說，在工程應用中，只要有可能，我們應該更加傾向于采用NFETs而不是PFETs。

二、主要寄生參數及其對MOS管的影響

1. 源邊感抗

源邊感抗是MOS管寄生參數中最為關鍵的一種，它主要來源于晶圓DIE和封裝之間的Bonding線的感抗，以及源邊引腳到地的PCB走線的感抗。源邊感抗的存在會導致MOS管的開啟延遲和關斷延遲增加，因?yàn)殡娏鞯淖兓瘯?huì)被感抗所阻礙，使得充電和放電的時間變長。

此外，源感抗和等效輸入電容之間會發生諧振，這個諧振是由于驅動電壓的快速變壓形成的。諧振會導致G端（柵極）出現震蕩尖峰，影響MOS管的穩定性。為了抑制這個震蕩，通常會加入門電阻Rg和內部的柵極電阻Rm。然而，電阻的選擇需要謹慎，過大或過小的電阻都可能影響G端電壓的穩定性和MOS管的開啟速度。

2. 漏極感抗

漏極感抗主要由內部的封裝電感以及連接的電感組成。在MOS管開啟時，漏極感抗（Ld）起到了很好的限流作用，有效地限制了電流的變化率（di/dt），從而減少了開啟時的功耗。然而，在關斷時，由于Ld的作用，Vds電壓會形成明顯的下沖（負壓），并顯著增加關斷時的功耗。

3. 閾值電壓變化

閾值電壓（Vth）是MOS管進入導通狀態所需的門極電壓。寄生參數的變化可能導致閾值電壓的漂移，從而影響MOS管的導通特性。例如，源邊感抗和漏極感抗的變化都可能引起閾值電壓的波動，導致MOS管在相同的門極電壓下導通電流的變化。

上述所有信息便是小編這次為大家推薦的有關MOS管的內容，希望大家能夠喜歡，想了解更多有關它的信息或者其它內容，請關注我們網站哦。
