Sziklai晶體管對最初是由George Sziklai設計的，以克服與Darlington對有關的一些效率問題，這將在本文后面討論。它也被稱為復合或偽達靈頓對。該晶體管對由兩個雙極晶體管對組成，其中一個是NPN，另一個是PNP。Sziklai的這對看起來很像Darlington的這對。

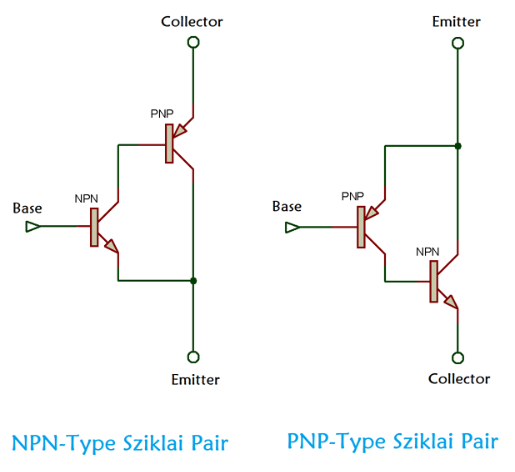

Sziklai晶體管對及其配置
Darlington和Sziklai都有兩種類型的配置。但是，Sziklai的配置具有與普通晶體管相同的基極-發射極電壓降。而達靈頓的基極-發射極電壓降是它的兩倍。sziklai對通常用于推挽和AB類音頻放大器的輸出級。
如上圖所示，Sziklai對有兩種構型。第一種是NPN型sziklai對，其中晶體管Q1為NPN， Q2為PNP。第二種是PNP型sziklai對，其中晶體管Q1為PNP，晶體管Q2為NPN。
斯齊克萊號和達林頓號的增益大致相等。
配對增益：β = β q1 x β q2 + β q1
達林頓配對增益：βQ1 x βQ2 + βQ1 + βQ2
實際上，這兩對的總增益近似等于：

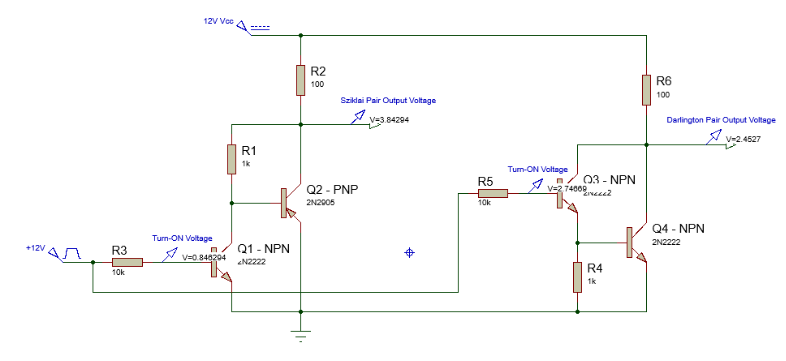

Sziklai對與Darlington對的開關電壓試驗
達林頓對的主要缺點是，與普通晶體管相比，它需要兩倍的基極-發射極電壓才能開始完全導通。一個普通的晶體管需要0.3-0.7v基極發射極來完全飽和晶體管，但達林頓對需要大約?；鶚O-發射極之間的電壓降為1.2v。這將導致更高的散熱和更慢的響應時間。
由于Sziklai晶體管對的導通電壓比Darlington晶體管對小，因此解決了這些問題。與達靈頓對相比，它需要一半甚至不到一半的導通電壓。通過對Sziklai對和Darlington對開關電壓的proteus模擬可以很容易地理解這一點。
雖然Sziklai的關斷時間大于Darlington對，但這個關斷時間可以通過降低基極驅動電阻的值來減少。
Sziklai晶體管對電路圖
組件的要求
?2N2222 - NPN晶體管
?PNP晶體管
?電阻- (100,1k, 10k)
?電路試驗板
?連接電線
Sziklai晶體管對的工作原理

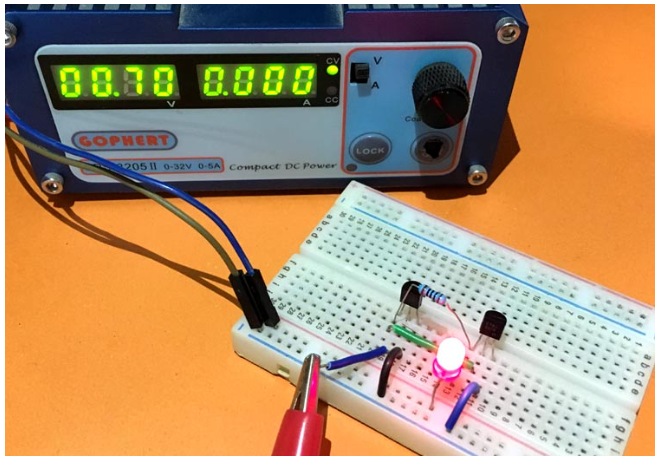

在這里，我們通過給Sziklai對0.7v的導通電壓來演示其開關測試。Sziklai對在這個電壓下導通，LED導通，這意味著Sziklai對的基極-發射極導通電壓等于普通晶體管，即0.7v。這在最后給出的視頻中得到了很好的證明。
如果我們?cè)贜PN晶體管Q1的基極端施加脈沖輸入電壓使其導通，PNP晶體管Q2已經處于正向偏置狀態。因此，電流通過晶體管Q2的發射極到達晶體管Q1的集電極和發射極。
Sziklai Pair和Darlington Pair哪個更好?
由于Sziklai Pair解決了Darlington Pair的問題，所以使用Sziklai Pair是最有利的，但這取決于應用程序。以下是Sziklai眼鏡的幾個優點：
?Sziklai偶具有較低的靜態電流，可實現較好的線性運算。
?sziklai對熱穩定性?xún)?yōu)于Darlington對。
?它的響應速度比達靈頓對更快。
?sziklai對的導通電壓等于普通晶體管的導通電壓，而達靈頓的導通電壓是普通晶體管的兩倍。
然而，也有一些缺點，如sziklai對的增益小于達林頓對。
