FPGA 在無外部PHY芯片情況下輸出HDMI，目前是比較成熟的方案（外部電路需要轉換成TMDS電平）。在無PHY芯片情況下怎么進行HDMI信號輸入呢？

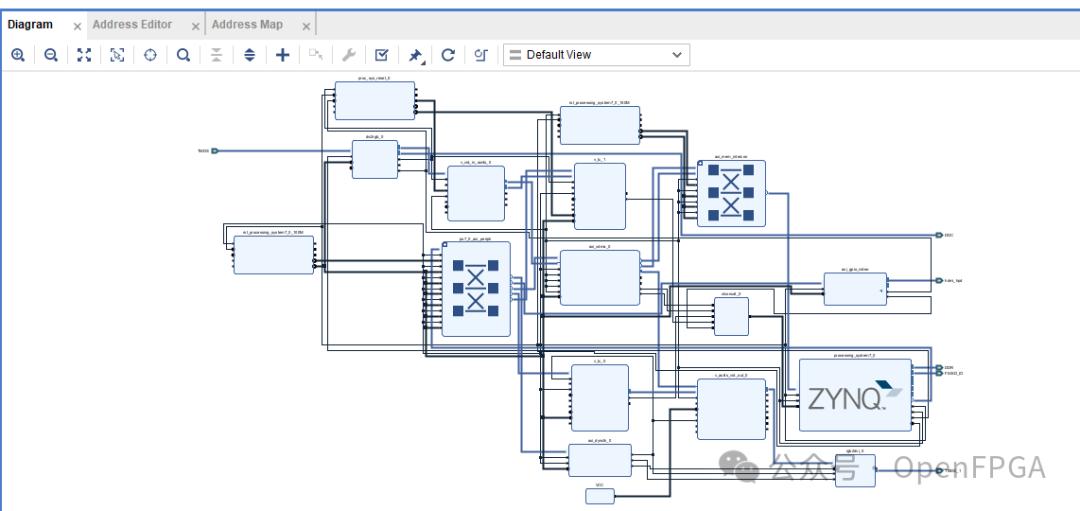

有輸出當然有輸入了，方案也是DIGILENT提供的（輸出也是），下面以AMD-Xilinx 7系列FPGA為例，一步一步搭建一個HDMI輸入DEMO.
獲取源碼
Digilent 提供了使用其提供的DEMO的特定流程。
下載源碼
https://digilent.com/reference/programmable-logic/arty-z7/demos/start

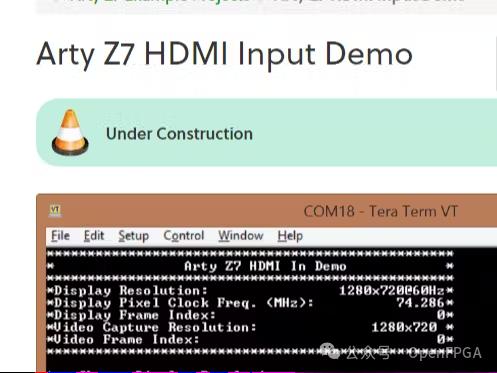

選擇所需的DEMO。

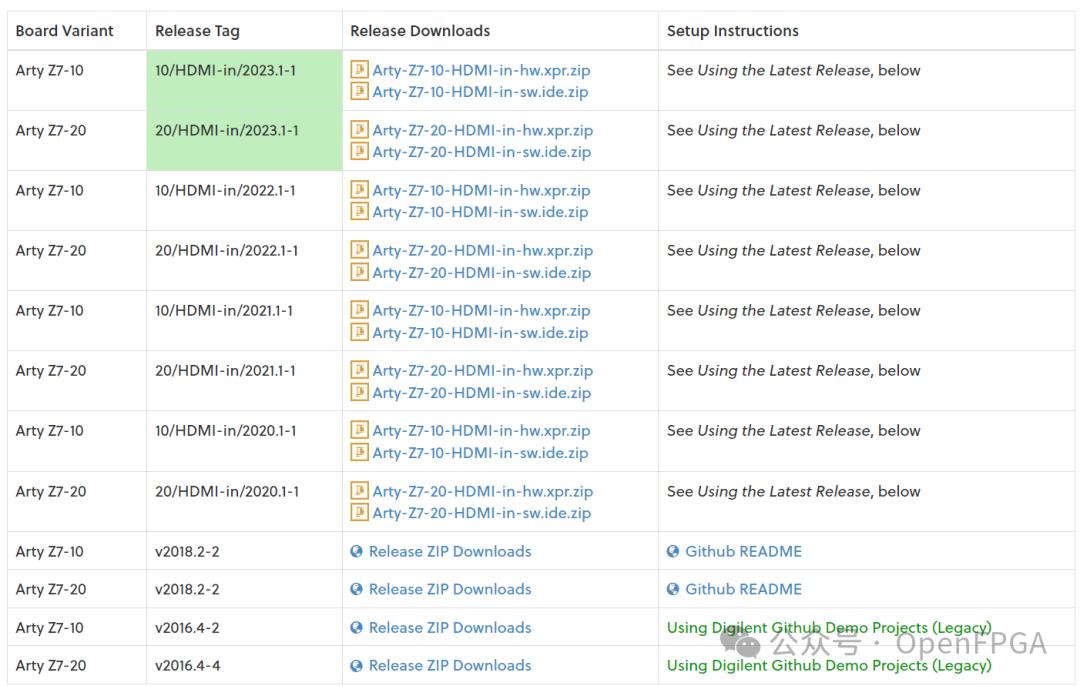

2.選擇FPGA板卡和 Vivado 工具版本
下載與主板和 Vivado 工具版本相關的硬件 (hw) 和軟件 (sw) zip 文件。

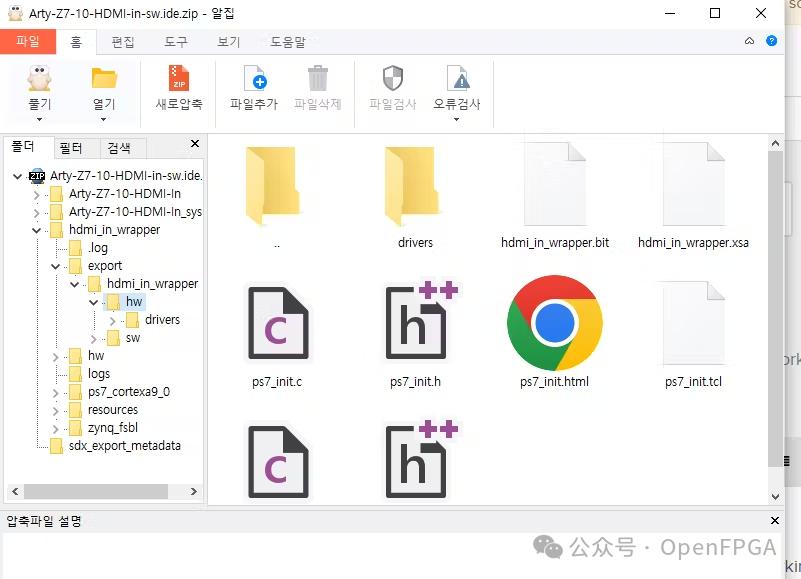

下載的 zip 文件中既包含 .bit 文件，也包含 .xsa 文件，如果使用的是Digilent官方板卡，則可以直接啟動 Vitis 進行調試。

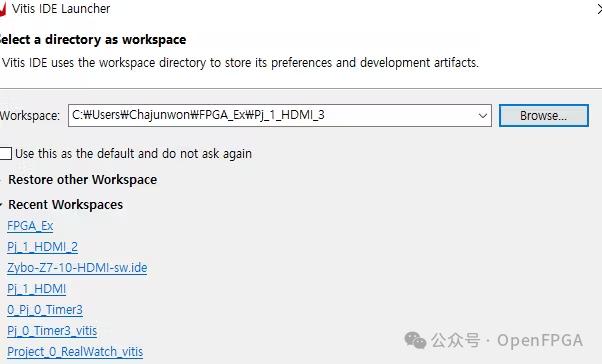

啟動 Vitis。

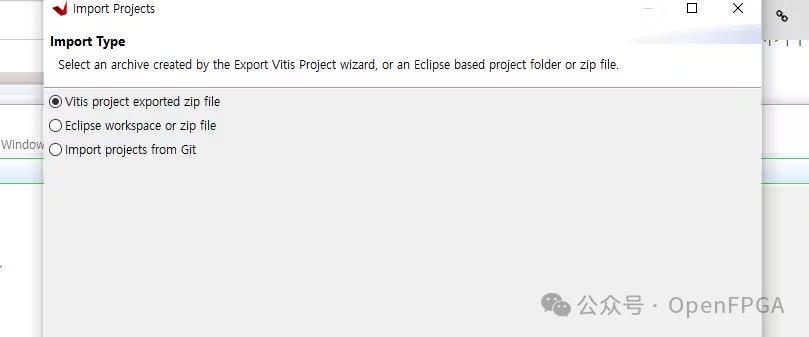

啟動 Vitis 后，使用“導入項目”導入 zip 文件
調試
下圖是在 FPGA 運行 HDMI 顯示的圖片。
連接到筆記本電腦的 HDMI 數據作為 FPGA 的輸入，將FPGA的一個HDMI輸出連接到另一個顯示器。在此方案下此 FPGA 處理來自筆記本電腦的 HDMI 數據并將結果顯示在另一個顯示器上。
視頻顯示視頻數據輸出也非常順暢，沒有任何問題。
總結
該方案支持1080P60 HDMI輸入，官方也提供了IP（GITHUB上），使用也比較方便。
但是該方案對硬件（PCB）要求比較高，HDMI的CLK要從MRCC引腳輸入，同時外部要加一個均衡器（保證信號質量）和阻抗控制好才能實現1080P60幀，否則只能降低幀率或者分辨率。
