在當前的半導體產業環境下，中國IC設計和整個半導體產業鏈面臨著復雜的挑戰與機遇。從宏觀來看，全球半導體行業正在經歷不均衡的復蘇，AI應用作為主要推動力，持續推動技術創新和市場需求增長。然而，國內市場雖然需求仍在，但受限于不斷加劇的外部封鎖和技術限制，芯片制造的生產不得不在不同晶圓廠之間調整和遷移。盡管這一變化帶來了不小的挑戰，但它也為國產芯片全產業鏈的塑造和創新提供了獨特的機遇。

在這種背景下，Chiplet技術和相關的互連IP變得尤為重要。作為解決制程瓶頸、提升性能和靈活性的有效手段，Chiplet技術不僅為國內半導體企業提供了突破傳統單片設計的機會，也在芯片產業自主可控的過程中扮演了重要角色?；ミBIP，作為Chiplet架構的核心組件之一，正是實現不同模塊之間高效通信的關鍵，為系統集成和功能擴展提供了強大支持。

在這一過程中，奎芯科技作為國內半導體互連IP領域的先鋒企業，積極推動Chiplet技術的發展和應用。在最近ICCAD-Expo上，我們有幸采訪到了奎芯科技聯合創始人兼副總裁唐睿博士，他分享了奎芯科技的M2LINK技術的獨特價值，以及對于中國芯片設計產業的展望。

ML100 IO Die：創新的“分離”設計，帶來三大價值

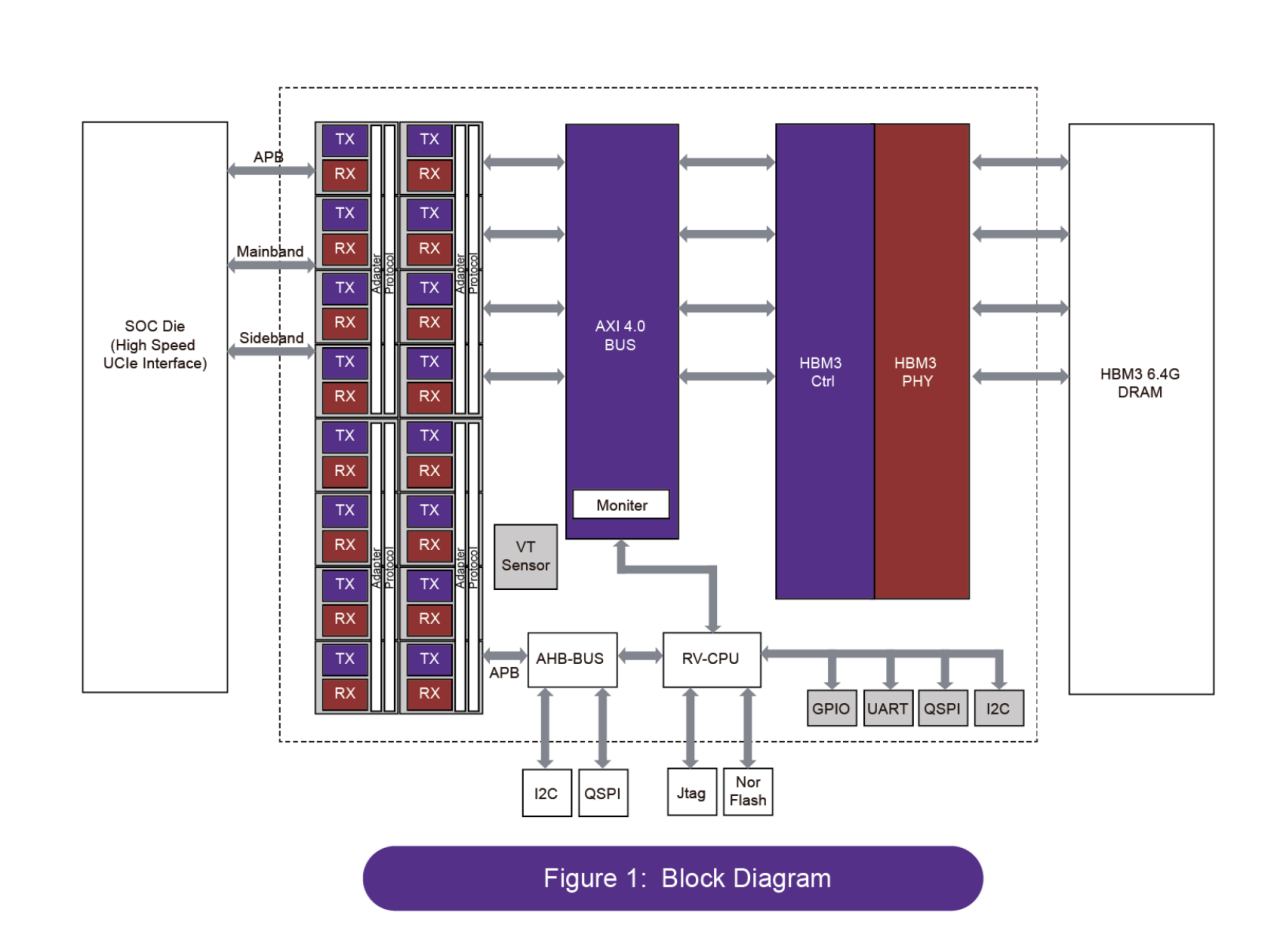

ML100 IO Die是MSquare推出的一款集成了高帶寬內存（HBM3）和UCIe（Die-to-Die）互連IP的IO Die。它支持單模塊配置下高達1 TB/s的傳輸帶寬，符合UCIe 1.1規范，能夠實現低延遲和高速的數據傳輸。這一創新產品發揮了奎芯科技M2LINK關鍵技術優勢——它解決了UCIe接口和HBM內存之間的連接問題，提升內存的連接效率和帶寬。

在高性能計算中，內存帶寬和計算節點之間的連接至關重要，UCIe（Universal Chiplet Interconnect Express）標準是一種新興的接口標準，旨在增強芯片模塊之間的連接性，尤其適用于Chiplet架構。

【接口帶寬匹配，效能和成本兼得】

唐睿提到，UCIe接口的速率是32Gbps，而他們目前的設計包含了16個模組。這個接口的帶寬與HBM3內存接口的帶寬正好匹配。HBM3是最新的高帶寬內存技術，相比傳統內存，它能提供更高的數據傳輸速率，因此在與UCIe的接口設計中，奎芯科技的IP設計能夠有效匹配，保證系統性能。

通過UCIe接口與HBM3內存帶寬的匹配，奎芯科技的設計能夠實現非常高效的性能，同時降低了封裝成本。因為在傳統的芯片設計中，封裝和連接帶寬的匹配往往需要復雜的技術和高昂的成本，奎芯科技通過這種匹配，降低了技術難度和成本，提供了更具競爭力的解決方案。

【“分離”，突破COWOS先進制造封鎖】

CoWoS（Chip-on-Wafer-on-Substrate）是一種高端封裝技術，常用于將多個芯片集成到一個封裝中，通常是高帶寬內存（HBM）和處理器之間的連接。由于CoWoS能夠實現非常高的數據傳輸帶寬，因此它通常與HBM（如HBM3）搭配使用，特別是在高性能計算（HPC）和人工智能（AI）領域中，因為這些應用需要大量的內存帶寬。

然而，受到CoWoS和HBM3的技術限制和產能帶來的約束，主要來自于流片和生產環節?？镜腗L100 IO Die，在支持UCIe接口的基礎上，將主芯片和IO die分開，讓它們不再受限于封裝技術和內存類型的選擇。主芯片可以根據不同的應用需求，選擇不同類型的內存（如LPDDR或HBM）。

客戶可以將LPDDR作為內存接口，而不是依賴HBM。這樣做的好處是，LPDDR不受出口限制，也可以避免使用高端的CoWoS封裝技術，從而實現了技術上的靈活性。

這種“分離”的技術方案，并不是指完全放棄高端技術，而是通過采用更靈活、受限程度較低的技術方案，減低對高端技術的依賴。

【“分離”，提高設計方案的應用靈活度】

除了在供應鏈上的意義外，這種IO die和主芯片分離的設計，也具有技術層面的意義，同時也為芯片公司提供了更多的市場適應性和技術靈活性。

首先，“分離”后主芯片和HBM之間不再存在邊界上的尺寸制約，所以可以連接更多的IO Die和HBM顆粒。

其次分離之后后的主芯片設計不需要受到內存類型、封裝大小等方面的限制，也能根據市場需求切換不同內存解決方案。例如原本的設計是基于HBM的應用于訓練場景的AI芯片，如果需要切換到推理的場景，可以直接用ML100的方案將HBM切換LPDDR的靈活接入，而不需要重新設計整個主芯片或進行復雜的封裝。

“因為LPDDR現在在推演的領域用得比較多，如果這塊兒主芯片，不推向訓練市場，而是推向推演市場，主芯片不需要重新流片的，只要換個IO Die就可以變成高性能的推演芯片了?！碧祁７窒淼?。

據悉，奎芯科技的ML100 IO Die產品已經在今年完成了兩個商業化應用（商業閉環），并且成功獲得了兩個客戶的支持或訂單，表明該產品在市場上已經獲得了一定的認可。

在國內Chiplet變局中捕捉機遇，發揮互聯IP產品獨特價值

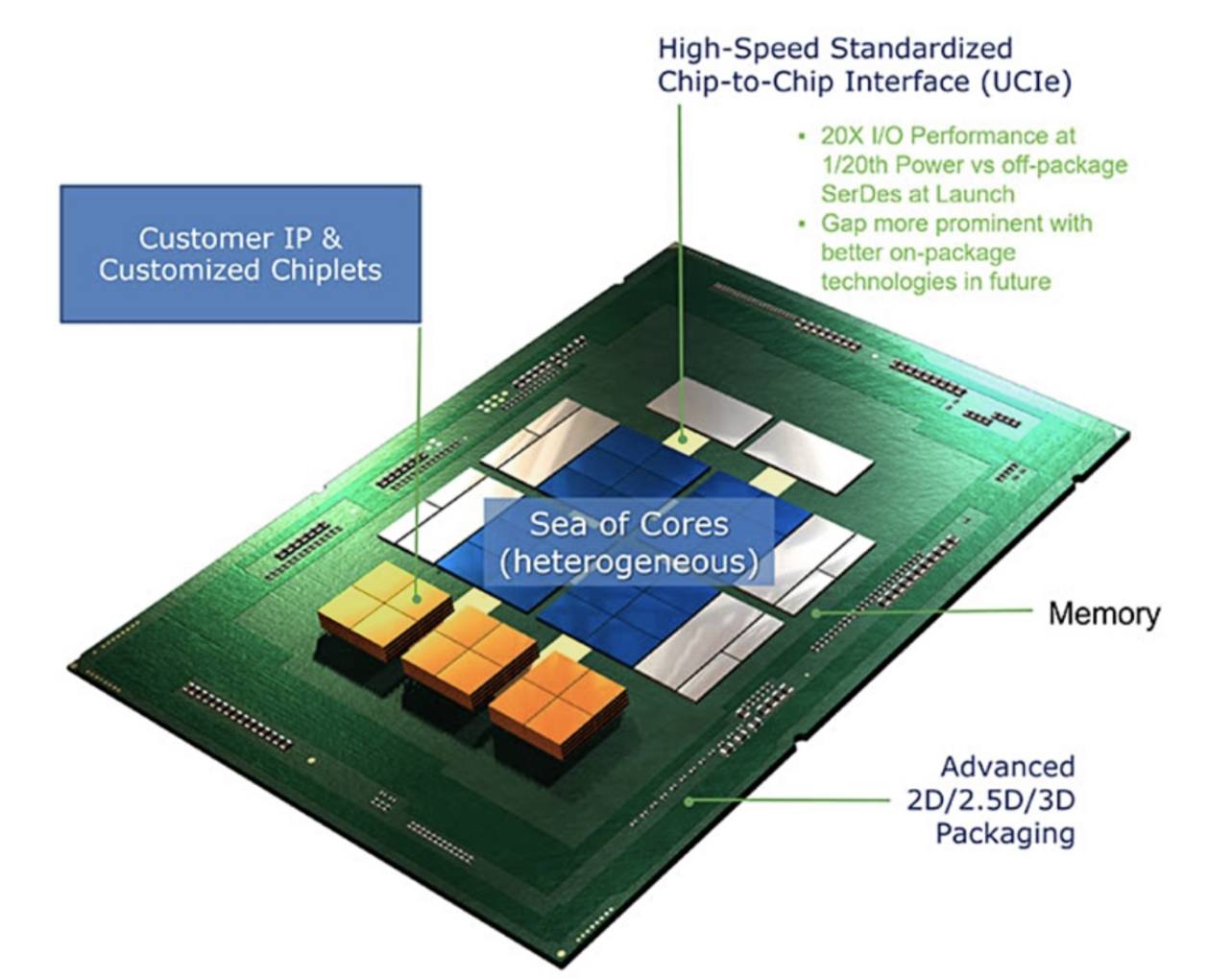

UCIe標準自2022年推出以來，在業界引起了廣泛關注。許多業內人士認為這是近年來最為重要的標準之一，尤其是在硅谷的討論中，UCIe的發布被認為是一個突破性的進展。然而，盡管這一標準已經推出了兩三年，但實際上它并沒有完全達到預期的效果。不同IP公司之間的互聯互通仍然是一個巨大的挑戰，這既是機遇也是挑戰。從機遇的角度看，已經采用UCIe IP的公司在自家芯片上集成這些標準，可以幫助他們形成閉環生態系統，但對于整個行業來說，特別是對于小公司而言，這種綁定可能會限制更廣泛的開放生態。

在UCIe演進的過程中，盡管很多公司都在致力于解決不同層次之間的互聯互通問題，但目前的情況仍然讓產業界的互聯互通面臨困難?？究萍颊ㄟ^技術創新努力克服這一挑戰，特別是在先發優勢方面占據一定的優勢。目前奎芯科技在多個關鍵節點上已經完成了16G和32G兩個速度標準的UCIe IP設計，并在標準封裝上實現了這些速率。相較于先進封裝技術，標準封裝的信道質量較差，因此在同樣的速率下，標準封裝實現的難度更大。這種技術突破進一步展示了國內廠商在UCIe標準領域的創新能力。

在國產化的過程中，真正的突破并不是簡單的替換國外技術，而是通過創新來創造新的價值。“首先還是要找到一個自己產品的定位，這種就是簡單的replacement、一個替換是做不到的，你一定要在變局中帶來一個價值?！碧祁Ｌ寡缘健?

尤其在面臨行業變局時，找到合適的技術路徑和產品定位至關重要。對于國內公司來說，Chiplet技術為國產化提供了一個新的機會。在當前摩爾定律逐漸受到制約的背景下，Chiplet技術通過模塊化設計能夠在7納米至12納米制程下實現功能的疊加、算力的突破和異構集成，成為一種有效的解決方案。與國外公司相比，國內的制程受到一定限制，但這也為國內公司提供了創新的空間，可以在其他技術路徑上實現突破，而不是依賴高端的3納米、5納米制程。

唐睿表示，奎芯科技在UCIe IP上的完整性構成了其重要的技術優勢。客戶選擇奎芯的Chiplet IO die后，不僅能夠實現主芯片與UCIe IP的同質芯片互聯，還能通過奎芯的IO die進行接口轉換，從而為客戶的設計提供更大的靈活性。此外，奎芯還提供配套的Chiplet產品，這進一步增強了其競爭優勢。

應用發展、技術趨勢和時代機遇交融，未來可期

“大的產業格局看，我們在三個交叉賽道上都屬于早期階段，一個是AI對芯片的要求，第二是Chiplet的發展，還有全面芯片國產化，這三點都處于早期?！碧祁７窒淼?。

這三大機遇相互交織，形成了中國芯片產業發展的獨特動力。AI技術的推動促進了對高性能芯片的需求，而Chiplet技術則為國內芯片企業提供了突破的技術路徑，解決了制程技術瓶頸。與此同時，芯片國產化的戰略目標迫切要求國內企業加速技術積累和自主創新，確保在全球產業鏈中的話語權。三者的融合，不僅為中國半導體產業帶來了前所未有的創新機會，也為產業鏈的獨立性和安全性奠定了基礎。

“所以我們繼續打磨好自己的產品，未來可期?！碧祁３錆M信心。
