這是一個相對便宜的完整的特斯拉線圈驅動器，所以我們只需要一個初級和次級線圈來構建功能性的特斯拉線圈。

前段時間我給你們看了一個視頻，我分析了一個超便宜的特斯拉線圈驅動器，它的價格不到20美元。這次我還將向您介紹一種相對便宜的其他類型的驅動器，成本約為50美元，但它是完整的，包含一個半橋電路，兩個功率場效應管和適當?shù)纳崞鳎约耙粋€(gè)全波整流器。

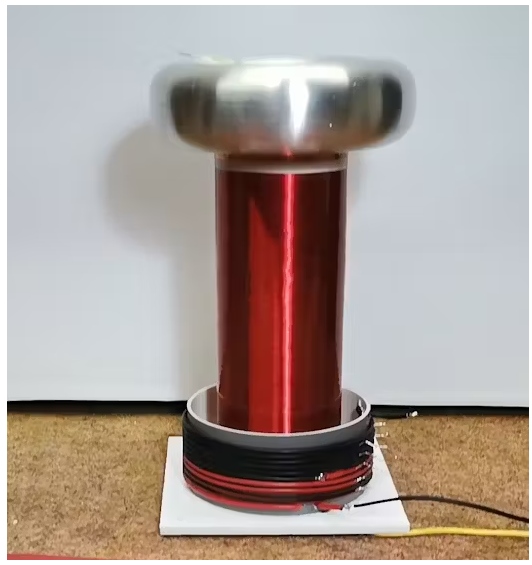

簡而言之，在這種情況下，我只需要線圈，初級和次級組裝一個功能特斯拉線圈。在這個特殊的例子中，我使用的是帶有最高負載的工廠制造的初級和次級線圈，所以我只花了幾分鐘就啟動并運行了設備。

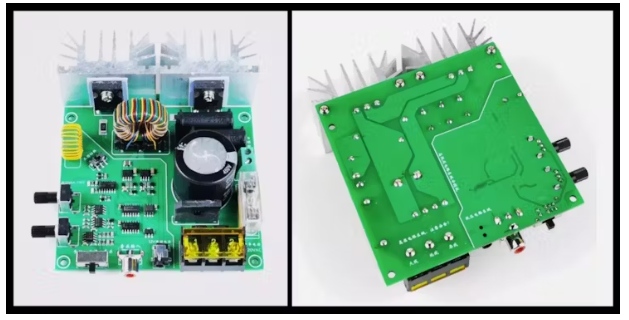

首先，讓我們檢查一下電路板本身及其上的元素。很明顯，它是在雙面層壓PCB上制作的質量。它有低壓部分，用白色邊框?qū)⒌蛪翰糠峙c高壓部分隔開。

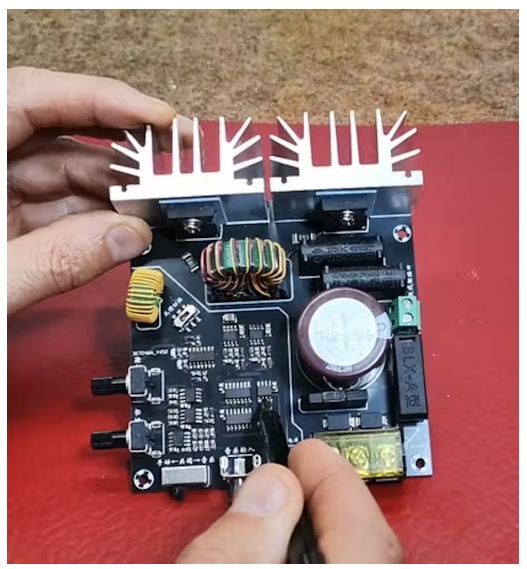

與前面提到的模塊不同，在這種情況下使用SMD組件，這減少了所需的電路板空間和成本，也簡化了制造過程。低壓部分由外部12V直流電源供電。開關在中斷或音頻調制之間選擇工作模式。中斷器和音頻調制器部分使用兩個555定時器ic， LM393比較器和74HC14。使用兩個電位計，可以在中斷模式下調整獨立的脈沖寬度和頻率。

本項目由PCBWay贊助。他們有你需要的所有服務，以最優惠的價格創建你的項目，無論是一個學校項目，還是復雜的專業項目。在PCBWay上，你可以分享你的經驗，或者為你的下一個項目獲得靈感。他們還以最優惠的價格提供完整的表面貼裝SMT PCB組裝服務，并進行ISO9001質量控制。訪問pcbway.com獲取更多服務

在音樂模式下，只有脈沖寬度可以調整，因?yàn)轭l率是由音樂控制的。小磁環反饋次級線圈的接地線。根據導線的方向，這個微型開關的位置會發生變化。另一部分由UCC 37324雙通道柵極驅動芯片組成，后面是兩個互補的AO4606型mosfet。這樣就避免了柵極驅動芯片的過載。有一個柵極驅動變壓器，連接兩個功率mosfet的W20NM60型，安裝在相對較大的散熱器上，其特性對應于眾所周知的IRFP460。高壓部分由保險絲、格雷茨橋和220微法拉大容量濾波電容組成，為半橋MOSFET配置提供電源。特斯拉線圈一繞組接在綠色端子上，另一端電壓最高220V。在我開始測試之前，讓我警告你，這個實驗將使用對生命和健康有危險的高壓，所以我不建議你在家里重復這個實驗，除非你在這方面有廣泛的先驗知識。根據廠家的建議，初級線圈的電感建議至少在7uH左右，次級線圈的諧振頻率在200到800千赫之間。

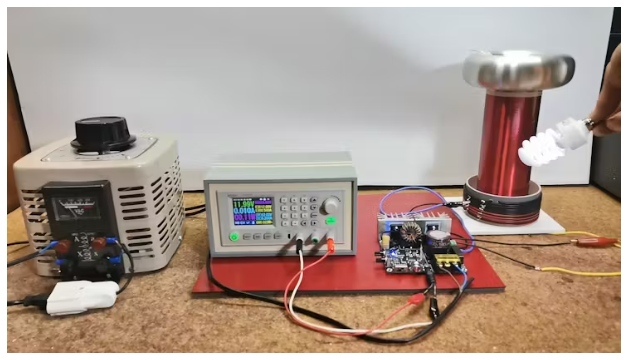

具體來說，在這種情況下，初級線圈的電感為7μH，這是最小允許值，以便獲得最佳結果。次級諧振頻率約為240KHz(在直徑7cm的體上約1200轉)，與頂負載一起計算?，F(xiàn)在讓我們看看這個設備在實際情況下是如何工作的。首先我們把初級線圈連接到適當?shù)牡胤?，然后我們把次?jí)線圈的開頭通過這個磁環，然后接地。然后我們將一個12V直流電源連接到適當?shù)倪B接器，最后是一個主電源，如果你有一個，可以通過一個可變電源連接。我們把開關調到中斷模式?，F(xiàn)在逐漸增加電壓到大約50伏。我把CFL燈泡靠近次級，如果它不亮，我們需要把微動開關切換到另一個位置。

燈應該被激活，這是一個信號，一切連接良好，我可以開始增加電壓。

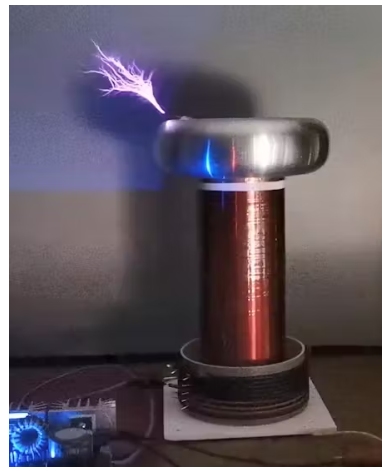

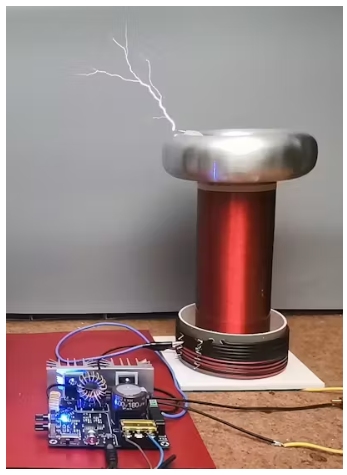

正如你所看到的，火花是野生的一個可變的形狀，類似于一個火花間隙特斯拉線圈，這是二次低諧振頻率的結果?；鸹ǖ拈L度略大于12cm，這與該驅動器的制造商的描述相對應。令人驚訝的是，即使在器件長期工作后，功率mosfet的溫度也非常低，這是由于中斷產生的脈沖持續時間短。

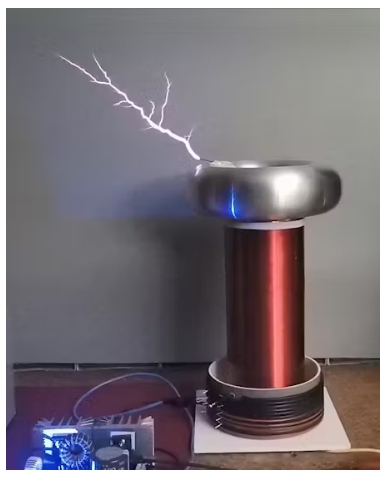

在支持方波音樂播放的音樂模式下，它也能很好地工作。

最后是一個簡短的結論。這是一個相對便宜的完整的特斯拉線圈驅動器，所以我們只需要一個初級和次級線圈，在幾分鐘內我們就可以做出一個好的，強大的，功能齊全的特斯拉線圈，適合長期連續運行。

安全提示：除非您熟悉高壓安全技術，否則請勿嘗試重新創建本視頻中顯示的實驗!即使超過60V的直流電也可能致命，即使交流電源電壓由于電容器中存儲的能量而斷開。
