介紹

這個項目的想法是在我完成數字電子課的一個實驗時產生的。目標是創建一個電路，使用開關將4位二進制數作為輸入，并將其作為等效的十六進制數輸出到七段顯示器上。使用Quartus，我們將邏輯門電路編程到FPGA(現場可編程門陣列)上。

為一個看似簡單的電路編程，同時了解其設計背后的復雜過程和潛在的二進制運算，這是一件令人著迷的事情。

我決定承擔一個更具挑戰性的項目，這需要更深入的思考和仔細的計劃。有兩個想法閃過我的腦海：

?而不是輸出只有一個7段顯示，使用兩個代替

?在設計中限制門的類型為NAND門

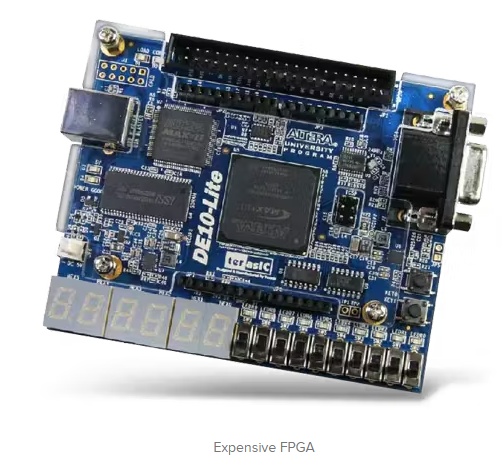

為了降低成本，我選擇使用物理NAND門集成電路而不是FPGA，后者的成本通常在150美元左右。

我對額外的挑戰很滿意。因此，我的目標是創建一個電路，接受4位二進制輸入，并僅使用NAND門輸出等效的十進制數。

Ben Eater關于設計7段解碼器的視頻是另一個靈感來源。

設計過程

我計劃使用的7段顯示是一個共同的陽極，這是有效的低。

活動低電平意味著邏輯低電平輸入激活相應的段。如果我想打開“a”段，則需要將低電壓(約0V)應用于“a”引腳。

創建真值表有助于理解哪些輸入組合對應于輸出。

作為參考，表中的1表示邏輯級別高，0表示邏輯級別低。

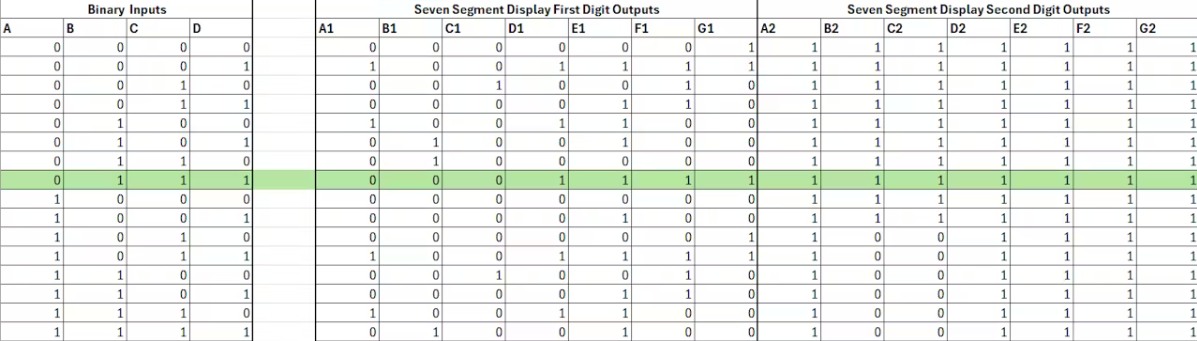

真值表

輸出中的前七列表示七段顯示中的一位，而后七列對應于十位。

對于輸入部分，每行對應一個等效的十進制數。

例如，二進制輸入0111轉換為十進制數7，如真值表中突出顯示的部分所示。所以，七段顯示看起來是這樣的。

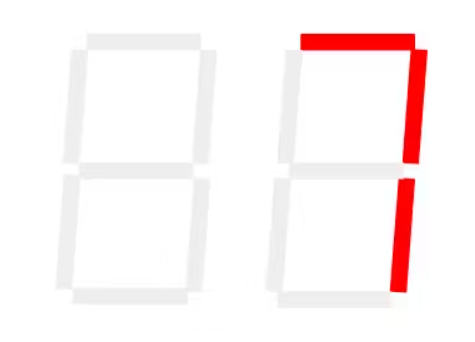

7段顯示數字7

對于二進制輸入0111，第一個數字需要段a、b和c亮起，因此需要一個低邏輯電平(0)來激活這些段。這可以從真值表中看出。

因此，為了將這些輸入和輸出組合轉換成電路，使用了k映射和布爾方程。

K映射是一種將真值表的輸入和輸出組合轉換為簡化形式的布爾方程的方法。

然后，布爾方程可以用不同的邏輯門轉換成電路。

例如，讓我們關注E1列。

E1的K映射是這樣的。

“AB”下最左邊的值是輸入AB的不同組合?！癆”值是第一個數字，而“B”值是第二個數字。同樣的事情也發生在“CD”右側上方的值上?！癈”值是第一個數字，“D”值是第二個數字。

使用真值表時，只要E1列中有1，就會在K Map的相應框中填充一個“1”。例如，輸入0001，輸出是1，其中K映射的第一行和第二列框中有一個1。

下一步是把這些“1”分成2、4或8組。這些基團之間可能有一些重疊，看起來像這樣。

利用這些群，可以形成布爾方程。

從紅色組開始，當看AB列時，“1”不移到另一行。這些1留在01行。這意味著A和B保持不變。當查看CD行時，‘1’從‘00’列移動到‘01’列。移動列時唯一改變的是最后一個數字(D)從0變?yōu)?。這意味著C保持不變，但D改變了。

A保持0。B保持1。C保持0。

我們可以將變量B保持為布爾形式，因?yàn)樗闹禐?。

但是為了用布爾形式表示變量‘A’，它被表示為‘ā’以表示它的值為0。對于變量C也是一樣。

紅色組表示的布爾項是āBC。注意，這一項只包括不變的變量。D不是這一項的一部分。

有了最終的布爾方程E1 = āBC′s + D + ABC，我們可以進一步簡化它，使其更容易轉換為NAND門電路。使用雙補語和德摩根定理就可以做到這一點。

第二個方程顯示了一個雙補。這個技巧被用來幫助建立第三個方程，它使用了德摩根定理。這個定理改變了乘法的加法，打破了第一個補。

這個方程現在是一個很容易使用NAND門的形式。所以最終的電路看起來是這樣的。

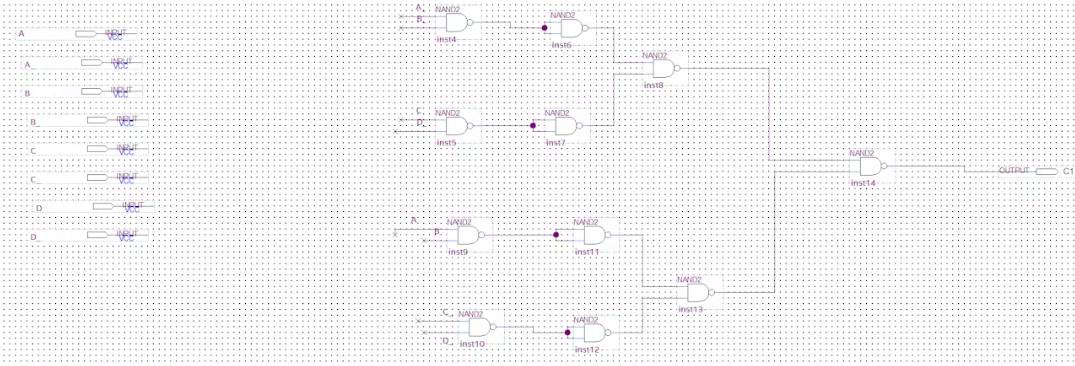

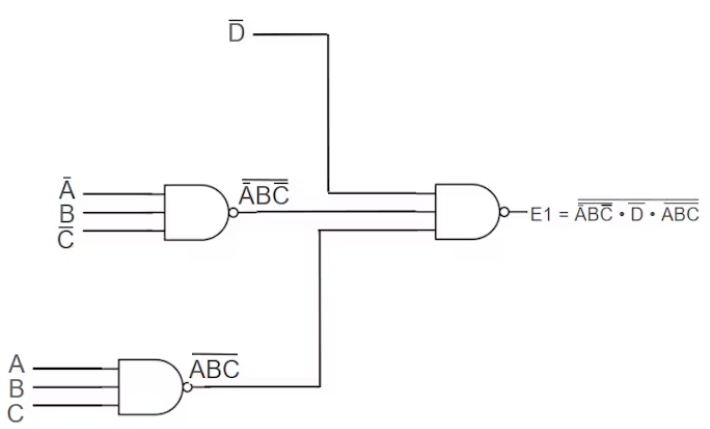

具有3個輸入非與門的E1電路

然后，為了將3個輸入NAND門變?yōu)?個輸入NAND門，使用De Morgan定理將3項變量分解為2項或更少的組。我已經分配了單獨的變量(F， G和H)，以便更容易理解。

簡化布爾項

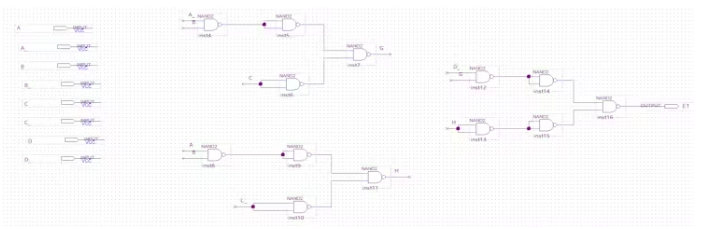

然后將E1處的最后3個輸入NAND門分解，將方程變換為：

E1的最終布爾方程

然后使用這些NAND等效的OR門和NOT門：

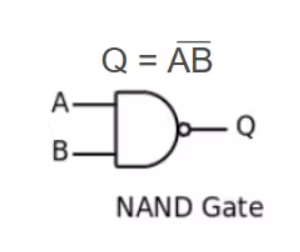

與非門

非門等效

或門等效

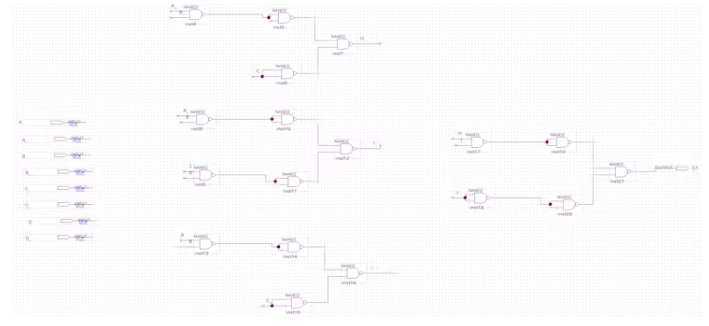

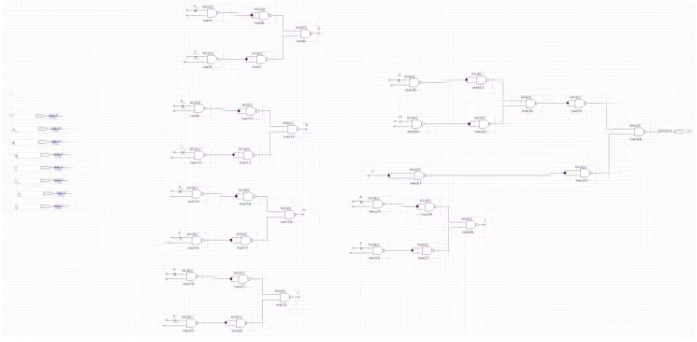

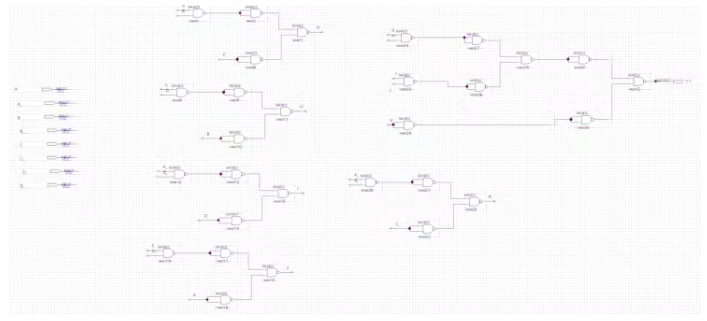

從真值表到電路的過程在7段顯示器的每個引腳上重復。下面是在Quartus上為每個引腳設計的其他最終電路。

A1引腳電路

B1引腳電路

C1引腳電路

引腳D1電路

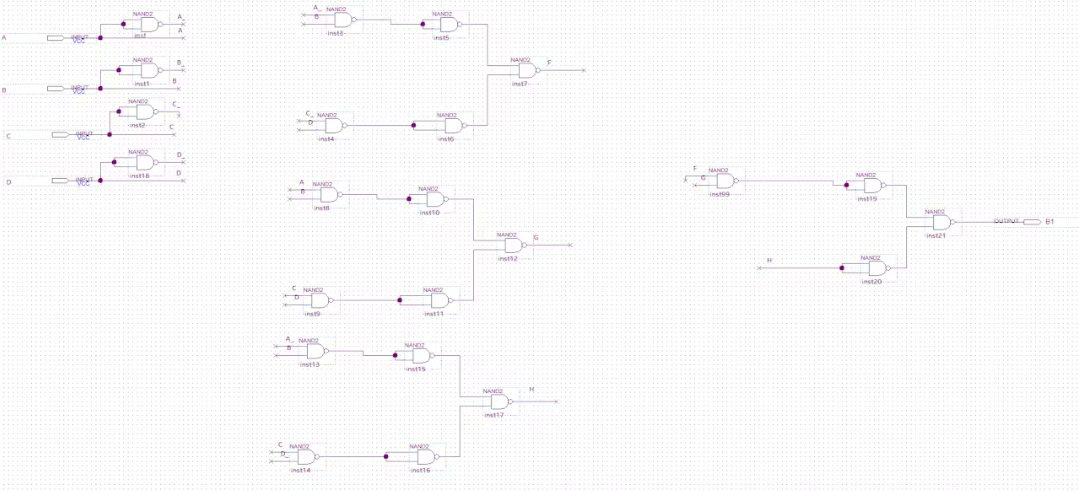

E1引腳電路

F1引腳電路

G1引腳電路

引腳B2和C2的電路

所有其他引腳(A2, D2， E2等)都連接到高邏輯電平輸出，因?yàn)檫@些引腳保持關閉狀態。它們不需要任何帶NAND門的電路。

使用這些電路，總共需要157個NAND門。

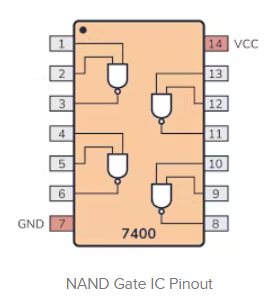

TinkerCAD電路也用于在面包板上構建電路，因此我可以在稍后的構建過程中輕松地復制它們。該軟件沒有單獨的NAND門組件，但它有這些稱為ic(集成電路)的黑色塊，這些特定的ic有4個帶有這些引腳的NAND門，如下所示。

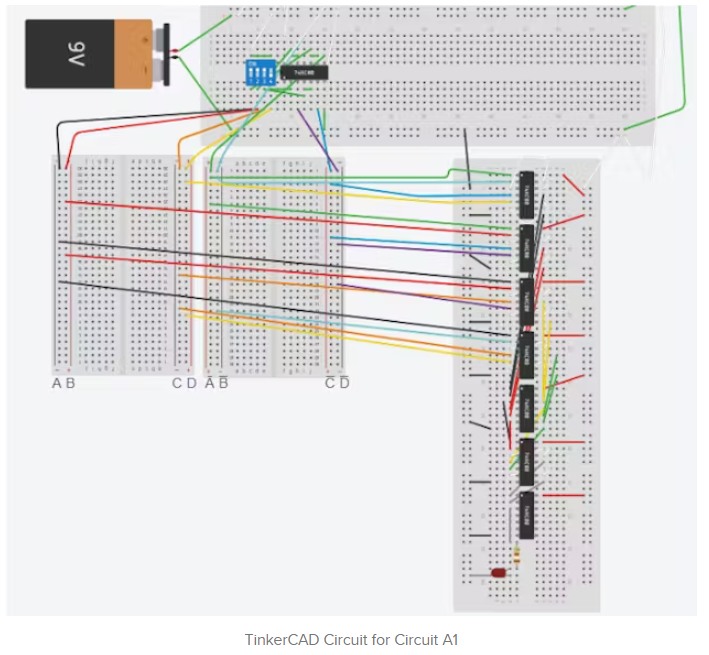

這是我在TinkerCAD中為A1電路構建的電路。四個開關對應四個位(ABCD)，并連接到其右側的NAND門。NAND門作為四個非門產生相反的輸出(它是產生ā B′C′和D′的那些)

左邊的兩個面包板是輸出和對應輸出的軌道。然后連接到右邊的非與門，但是它顯示在引腳A1的電路的前面的圖中。這條軌道也將被所有其他電路使用。

為了驗證設置，將LED連接到輸出端。對輸入組合(ABCD)進行測試，并將結果與A1列的真值表進行比較。如果所有的組合都符合LED打開和關閉的時間，則設置良好。

在所有其他電路中重復了這一模擬。

在模擬并確認每個電路產生正確的輸出后，我開始構建過程。

構建過程

我使用的NAND門IC是TI SN74HC00N。它是一個具有4個NAND門的IC，與模擬中的引腳相同。

每個IC包含4個NAND門，該項目需要40個IC，成本約為25美元。

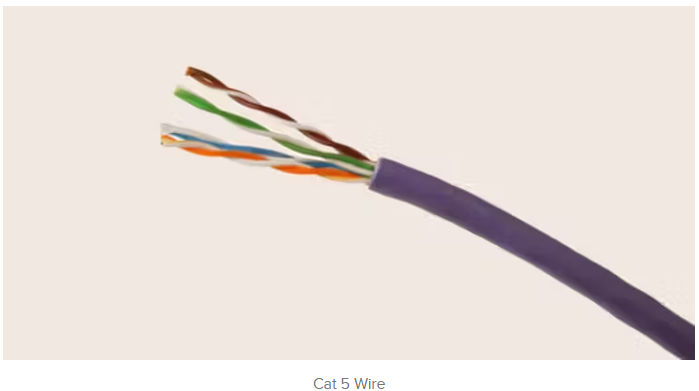

該項目需要多個面包板和大量的電線。為了降低成本，我重新利用了我爸爸到處放著的5類電纜，剪斷并解開電線，這被證明是一項耗時的任務。

每個電路都是根據TinkderCad電路模擬構建的，并且在末端附加了一個LED，以確保產生正確的輸出，并與真值表進行檢查。

在每一個電路確認工作后，我把它安全地放在一邊，開始另一個電路的工作。在每個電路建成后，所有電路都連接在一起，并連接到適當?shù)囊_上，以連接七段顯示器。

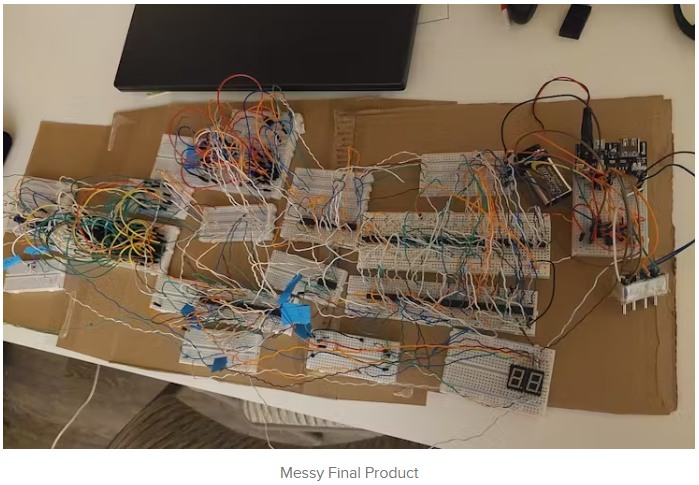

在這個項目結束時，這是最終的結果：

最終的想法

最難完成的任務之一是調試LED輸出與真值表不匹配的情況。一開始很令人沮喪，但慢慢地，我花時間仔細檢查每根電線和每個引腳，確保每個電路都成功。

這個項目的另一個困難部分是在建造過程中失去動力。我的一部分只是想買電線，這樣我就不必花額外的時間切割，解開和剝離第5類電線，但只要一步一步地推進這個過程，就能幫助我到達終點。

但我在這個項目中最大的樂趣肯定是在設計過程中。我喜歡用不同的工具和方法解決一個難題，從a點到b點。這個問題在一天內可以解決的地方不太容易，但在看起來不可能解決的地方也不太難。這是一種合適的難度，足夠具有挑戰性，它要求我確保一切都是正確的。

最后，我很高興我完成了這個項目。這個項目讓我意識到我們今天使用的技術的復雜性，以及對這些硬件和不斷開發和改進這些東西的人的贊賞。

在整個項目中，我在設計、構建和測試階段學到了很多東西。此外，能夠很好地記錄它對我來說是一個巨大的學習曲線。我知道在寫文件的過程中我可以做很多改進，比如簡化一些解釋，在構建過程中使用合適的圖片，編寫吸引人的材料等等。但我希望不斷進步，不斷學習，保持好奇心。

現在我只需要找個地方放這東西。
