如何設計一個便攜式溫度計- NFC/ QT PY/ SHT40
無論你走到哪里，檢查周圍的溫度和濕度，這是一個緊湊的無電池設計!
智能手機雖然功能齊全，功能強大，但由于其設計和主要用途，它并不是理想的溫度計。它們的內部溫度傳感器是用來監測設備性能的，而不是環境條件，它們會受到手機本身和周圍環境產生的熱量的影響，導致讀數不準確。然而，了解環境溫度和濕度在許多情況下都是必不可少的，從確保生活空間的舒適性到優化敏感材料的存儲條件。對于戶外愛好者來說，了解這些參數可以提高安全性和準備程度，而房主和業余愛好者則可以通過監測他們的環境來保持健康或特定項目的最佳條件。因此，由智能手機USB-C端口供電并使用NFC的便攜式溫度計成為獲取準確、實時環境數據的寶貴工具。
觸摸和輕拍：測量和讀取
它是如何工作的?
為了給設備供電，它需要用USB-C電纜連接到智能手機上。綠色LED燈將會亮起。
然后，只需觸摸連接到QT PY電容觸摸的母針頭即可觸發測量。SHT40測量溫度和濕度，讀數存儲在NFC標簽存儲器中。綠色LED將切換以指示新的讀數可用。
要獲取最新的測量值，請在智能手機上啟用NFC功能并觸摸設備。
技術的使用
QT Py SAMD21的優點之一是它有6個引腳，可以是電容觸摸引腳，而不需要單獨的驅動引腳。它允許我在需要時添加一個按鈕功能來觸發測量，而無需添加其他組件。電容式觸摸引腳是一種通過測量電容的變化來檢測觸摸的傳感器。它的工作原理是產生一個小電場，在不觸碰時具有基線電容。當手指或?qū)щ娢矬w靠近或接觸引腳時，由于增加了導電表面，電容增加。這種變化是由QT Py微控制器檢測到的，它將其處理為觸摸輸入。
NFC雙標簽是一種具有兩個接口的設備：用于無線通信的NFC接口和用于連接主機系統的有線接口(如I2C或SPI)。它允許支持nfc的設備，如智能手機，無線讀寫存儲在標簽中的數據，而主機設備同時通過有線連接訪問相同的內存。在這種情況下，QT Py微控制器通過I2C將來自SHT40傳感器的數據寫入標簽，智能手機通過無線方式檢索數據。
結果與結論

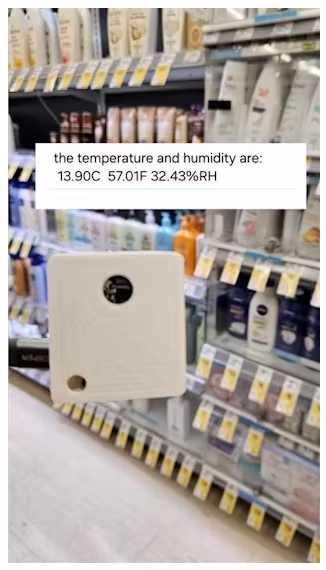

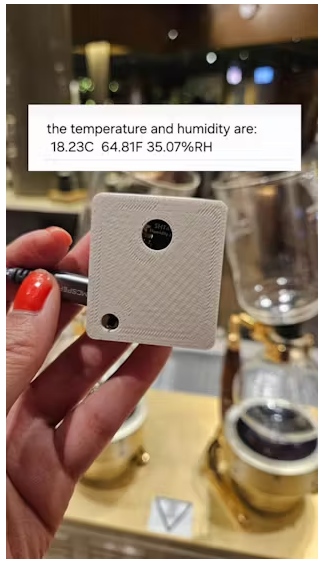

這是一款售價低于25美元的好設備。我?guī)е?，在不同的地點拍照，這些地方我們通常無法獲得當前的環境溫度和濕度：機場、超市、星巴克和購物中心。

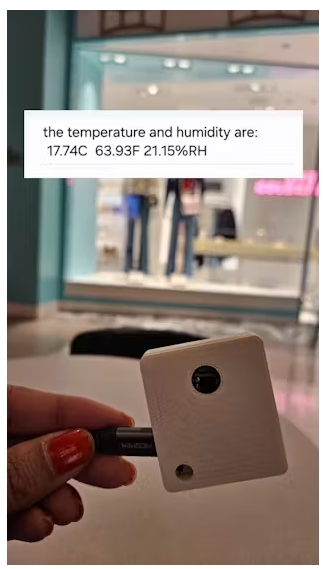

機場的便攜式溫度計
這種便攜式溫度計還可以幫助檢查辦公室或建筑物的溫度，以支持物業管理團隊調節暖通空調系統，而無需在每個房間安裝監控設備。
定制零件和外殼
外殼

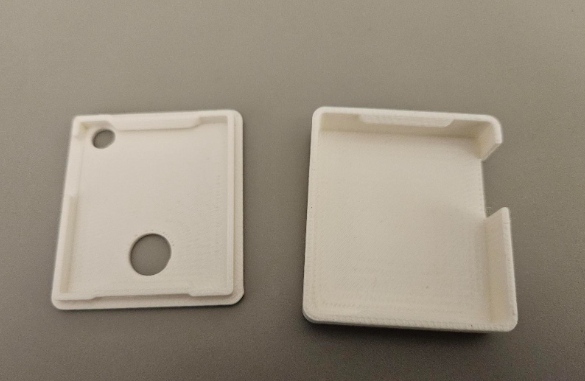

我3D打印了一個外殼，上面有一個用于電源插頭的孔，一個用于突出母頭的孔，以及一個靠近溫濕度傳感器的孔，以便更好地進行環境耦合。白色可以讓led發光。
外殼內部件

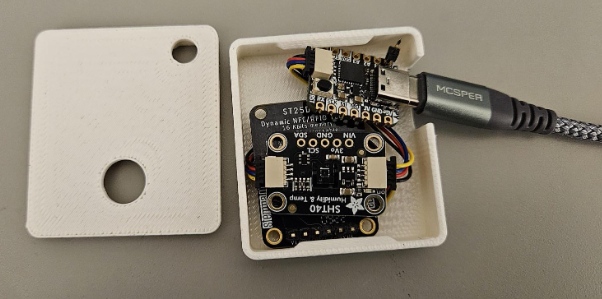

這是一個圖片的組件在外殼
圖表
組件裝配

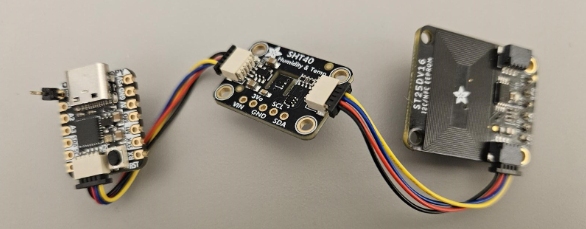

組裝完成了!由于Adafruit板的STEMMA QT連接器，所有組件都在幾秒鐘內連接。我還焊接了1個母引腳頭，以方便在外殼中到達電容觸摸引腳。
代碼
代碼初始化LED， SHT40和NFC標簽。它檢查電容觸摸引腳，如果檢測到觸摸，它觸發SHT40測量并將數據存儲到NFC標簽中。如果啟動成功，綠色LED燈閃爍。如果有一個錯誤，LED將是紅色。
#include
#include
#include
#include "Adafruit_FreeTouch.h"
#include "ST25DVSensor.h"
Adafruit_FreeTouch qt_1 = Adafruit_FreeTouch(A0, OVERSAMPLE_4, RESISTOR_50K, FREQ_MODE_NONE);
// create a pixel strand with 1 pixel on PIN_NEOPIXEL
Adafruit_NeoPixel pixels(1, PIN_NEOPIXEL);
// create a SHT40 sensor object
SensirionI2cSht4x sensor;
float aTemperatureC, aTemperatureF = 0.0;
float aHumidity = 0.0;
static int16_t error;
int base_touch;
//NFC dual tag
ST25DV st25dv(1, 2, &Wire);
void measure(){
error = sensor.measureHighPrecision(aTemperatureC, aHumidity);
if (error != 0) {
// set the first pixel #0 to red
pixels.setPixelColor(0, pixels.Color(255, 0, 0));
}else{
//Temperature conversion to Fahrenheit
aTemperatureF = aTemperatureC*9/5+32;
pixels.setPixelColor(0, pixels.Color(0, 255, 0));
}
//turn on led pixel
pixels.show();
delay(1000);
// turn off the led pixel
pixels.clear();
pixels.show();
}
void write_NFC(){
char buffer[50];
sprintf(buffer, "The temperature and humidity are:\n %.2fC %.2fF %.2f%%RH", aTemperatureC,aTemperatureF,aHumidity);
if(st25dv.writeUnabridgedURI(buffer, "")) {
// Write NFC failed
while(1);
}
}
void setup() {
// initialize the pixel led
pixels.begin();
//NFC init
st25dv.begin();
//SHT40 init
sensor.begin(Wire, SHT40_I2C_ADDR_44);
sensor.softReset();
delay(10);
//Capacitive touch init
if (! qt_1.begin())
{
// Failed to begin qt on pin A0, turn on red led
pixels.setPixelColor(0, pixels.Color(0, 255, 0));
}
base_touch = qt_1.measure();
}
void loop() {
int result = 0;
result = qt_1.measure();
if(result > (base_touch+10))
{
measure();
write_NFC();
}
delay(500);
}
