步驟1：你需要什么

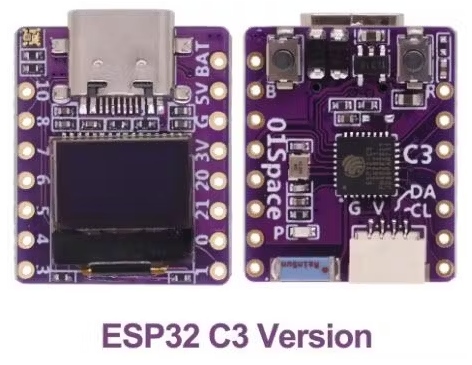

?ESP32 C3 OLED

?Visuino程序：下載Visuino

步驟2：啟動Visuino，并選擇DIY More ESP32 C3 0.42“OLED板類型

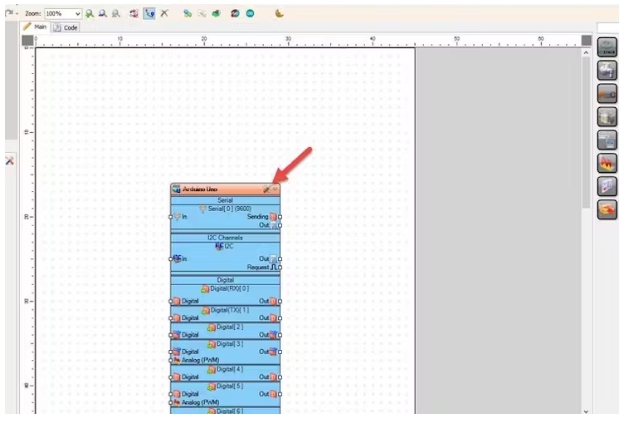

如圖1所示啟動Visuino，在Visuino中點擊Arduino組件(圖1)上的“Tools”按鈕，彈出對話框后選擇“DIY More ESP32 C3 0.42”O(jiān)LED，如圖2所示

注意：有幾種不同的ESP32 C3 OLED板可供選擇，請確保您選擇適合您的板

步驟3:WiFi設置

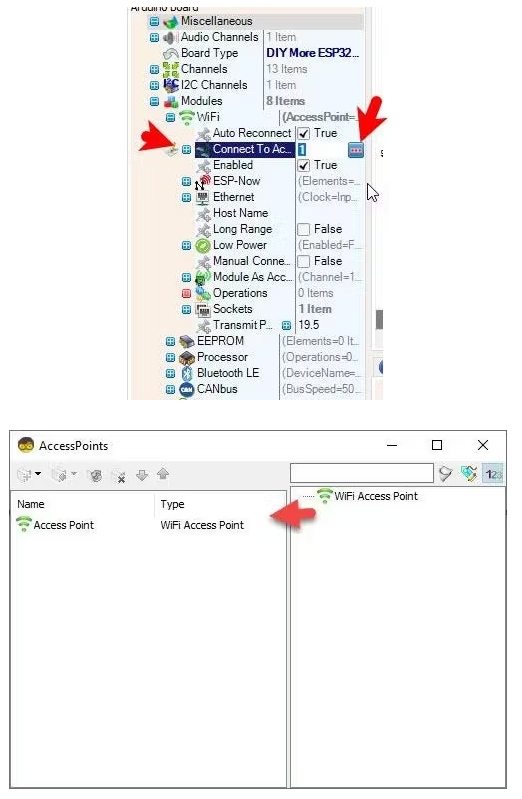

選擇DIY更多ESP32 C3 0.42“OLED板，并在編輯器模塊>WiFi>接入點，點擊[…]按鈕，“接入點”窗口將打開。在這個編輯器中，將WiFi接入點拖到左側。

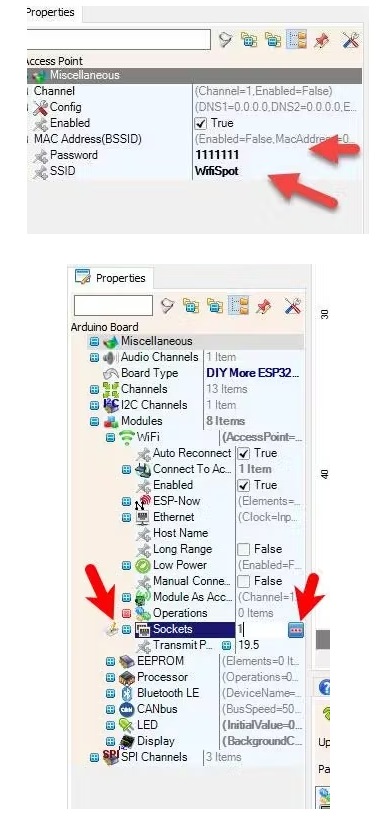

?在屬性窗口下的“SSID”，把你的WiFi網絡的名稱

?在“密碼”下輸入WiFi網絡的接入密碼

?關閉“接入點”窗口

?在編輯器左側選擇模塊>Wifi>插座，點擊[…]按鈕，使“套接字”窗口將打開從右側拖動TCP/IP客戶端到左側，然后在屬性窗口下設置端口：37和主機：time-c . g.nist.gov

?關閉“Sockets”窗口

步驟4：在Visuino中添加組件

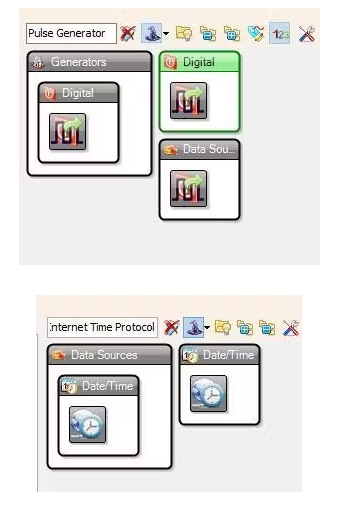

?增加“脈沖發生器”組件

?增加“Internet時間協議”組件

?添加2X“Delete Right Sub Text”組件

?添加2X“Delete Left Sub Text”組件

?增加“日期/時間多源”組件

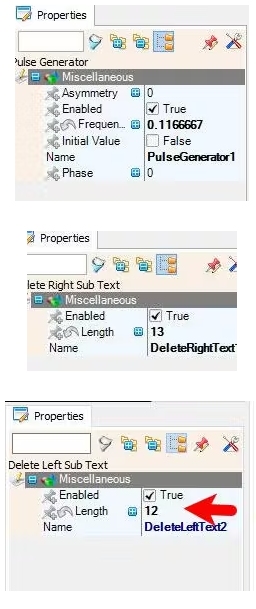

步驟5：在Visuino中設置組件

?選擇“PulseGenerator1”，在屬性窗口中設置頻率為0.1166667

?選擇“DeleteRightText1”，在屬性窗口中設置長度為13

?選擇“DeleteRightText2”，在屬性窗口中設置長度為5

?選擇“DeleteLeftText2”，在屬性窗口中設置長度為12

?選擇DIY更多ESP32 C3 0.42“OLED，在編輯器模塊>顯示>元素，點擊[…]按鈕，使“元素”窗口打開。

?在“元素”對話框中，將2倍的“文本域”從右側拖到左側

?選擇“Text Field2”，在屬性窗口中設置“Y”為20

?關閉元素對話框

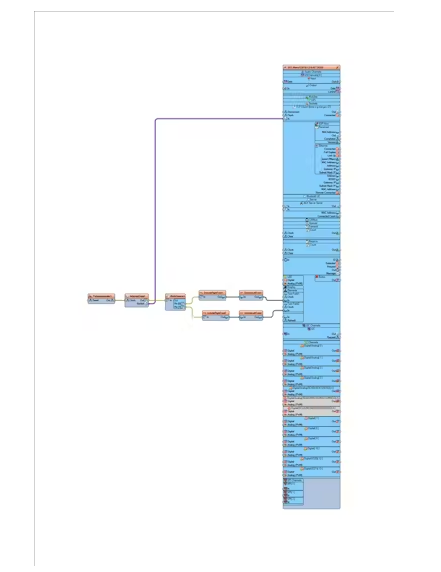

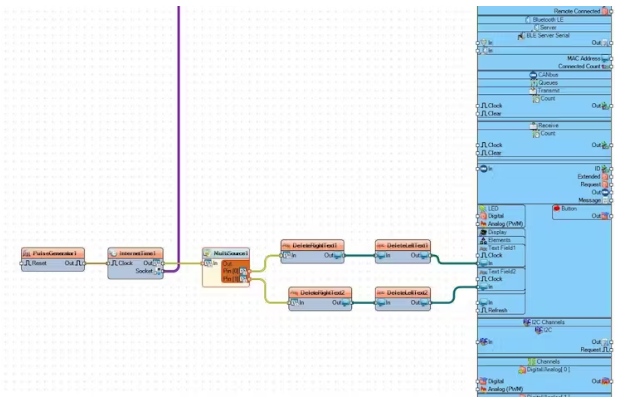

步驟6：在Visuino中連接組件

?連接“PulseGenerator1”引腳[Out]到“InternetTime1”引腳[In]

?連接“InternetTime1”引腳[Socket]到“DIY More ESP32 C3 0.42” OLED" >TCP Client1引腳[In]

?連接“InternetTime1”引腳[Out]到“MultiSource1”引腳[In]

?連接“MultiSource1”引腳[0]“DeleteRightText1”引腳[In]和“DeleteRightText2”引腳[In]

?連接“DeleteRightText1”引腳[Out]到“DeleteLeftText1”引腳[In]

?連接“DeleteRightText2”引腳[Out]到“DeleteLeftText2”引腳[In]

?連接“DeleteLeftText1”引腳[Out]到DIY More ESP32 C3 0.42“OLED”>“Display”>Text Field1引腳[In]

?連接“DeleteLeftText2”引腳[Out]到DIY More ESP32 C3 0.42“OLED”>“Display”>文本字段d2引腳[In]

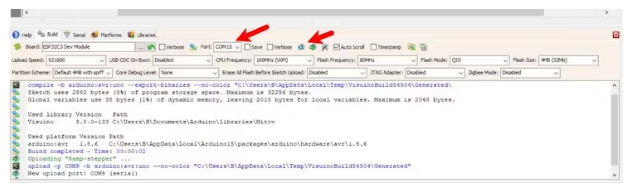

步驟7：生成、編譯和上傳代碼

在Visuino中，在底部單擊“Build”選項卡，確保選擇了正確的端口，然后單擊“Compile/Build and Upload”按鈕。

步驟8：運行

如果您為DIY More ESP32 C3 0.42英寸OLED供電，它將連接到互聯網，并且顯示器應該開始顯示來自NIST服務器的日期和時間.

本文編譯自hackster.io
