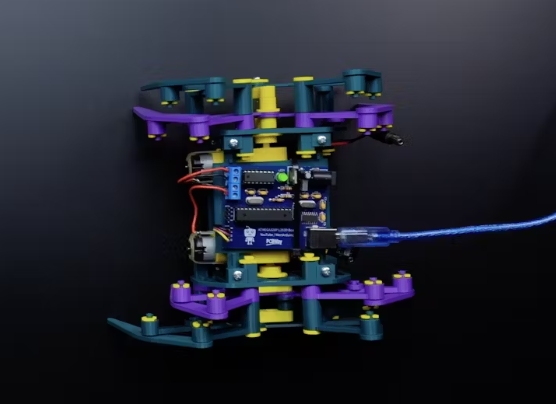

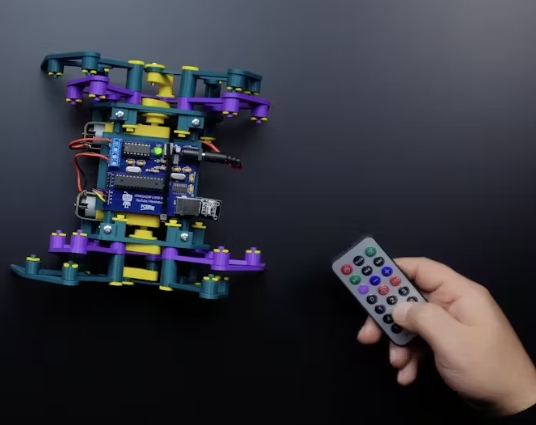

大家好!在這個項目中，我將向你展示一個驚人的八足機器人在章魚的風格!它完全由3d打印部件制成，并以Jansen機制為靈感的酷機制移動。兩個簡單的直流電機為腿提供動力，使它們以平穩和平衡的方式移動。采用簡單的紅外傳感器電路和控制器對機器人進行控制。我將通過組裝3D塊一步一步地開始項目，就像一個拼圖，所以讓我們開始吧!

步驟1:3D零件和硬件

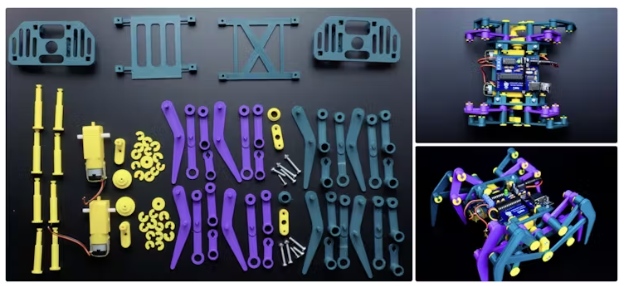

該項目共由79件3D零件組成，但不要害怕，主要零件共55件，厚度約為3毫米。其余24件為夾墊圈3D零件。我用Bamboo Lab A1進行了標準的打印，即中等質量，所有部件的打印時間約為6小時。

我在打印零件時避免使用單一的顏色，我的目的是為了確保您在組裝時可以輕松區分接頭和主要零件。一開始我是用一種顏色打印完成組裝的，后來我意識到觀眾或讀者很難區分零件，所以我希望不同顏色的零件能讓你在組裝時更容易。

在3D部件的組裝過程中，使用了2塊簡單的直流齒輪電機作為硬件，通常作為一組車輪出售，在創客中非常受歡迎。從技術上講，它通常在5至6伏的范圍內運行，轉速約為200至255 RPM。

此外，在裝配過程中總共使用了18個螺栓和4個螺母。尺寸如下：

?M3 12MM螺栓8個(底座、頂部、側面)

?M3 25MM螺栓4個(直流電機用)

?M3螺母4個(直流電機用)

?M3 20MM螺栓2個(軸驅動用)

?M3 16MM螺栓2個(軸驅動用)

?2個M2 12MM螺栓(用于軸-mtr)

步驟2：組裝機箱

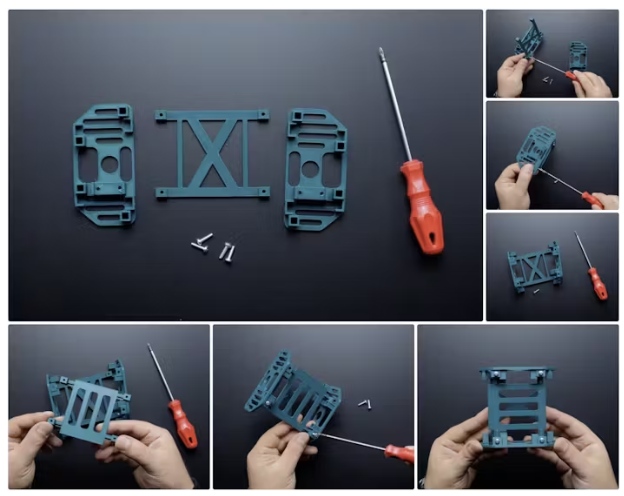

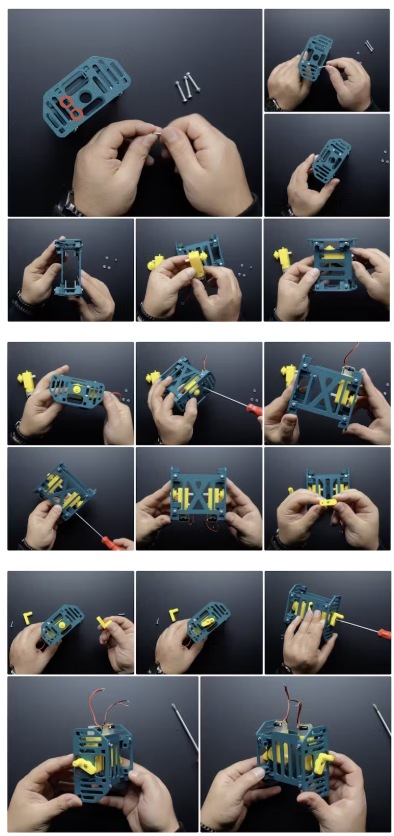

在本節中，我們將首先組裝底盤。首先，使用M3 12MM螺栓將左右側模型固定在底座模型上。但是，在沒有完全擰緊任何一側的螺栓的情況下，放置上部模型，并通過擰緊所有螺栓完成組裝。

步驟3：安裝直流減速電機

在本節中，我們將安裝直流齒輪電機，首先，在左右兩側的螺栓輸入端插入4個M3 25MM螺栓。然后放置命名為ax -mtr的模型。仍然在直流電機軸上。將直流電機安裝到機箱自帶的M3 25MM螺栓上，使用M3螺母緊固。在包含軸傳動部件的模型文件中插入帶有長軸的軸部件。轉到電機(軸-mtr型號)，用M2 12MM螺釘擰緊固定?，F(xiàn)在我們可以進行腿部組裝了。

第四步：連接雙腿

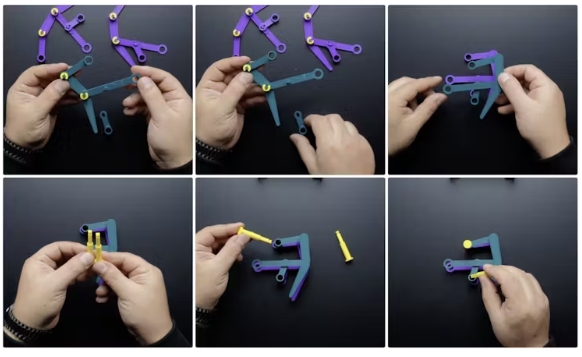

這部分總共需要8個Leg (Leg .stl)部件，每邊4個。為了連接第一個腿(即圖片中紫色的那些，第一個連接到電機上的)，連接模型稱為inks_1。使用STL。這些有一個較短的軸。如圖所示，將連接部件插入到腿部件中，并使用夾子夾子墊圈。STL固定它們。

接下來是聯合模型inks_2。STL用于連接第二支腿(即圖像中墨綠色的部分，將與紫色支腿重疊的部分)。這些有一個較長的軸。如圖所示，將連接部分插入腿部，并使用夾緊墊圈。STL固定夾子。

最后，在連接部分之后，我們總共有8條腿，現在將紫色腿(靠近電機并具有較短軸的腿)放在底部，深綠色腿(具有較長軸的腿)放在頂部(以便它們重疊)。然后放置較長的主斧。STL型在軸孔上方，軸主較短。STL模型在井孔下方。腿現在準備插入到底盤!在下一步，我們將組裝腿底盤。

第五步：在底盤上放置和組裝支腿

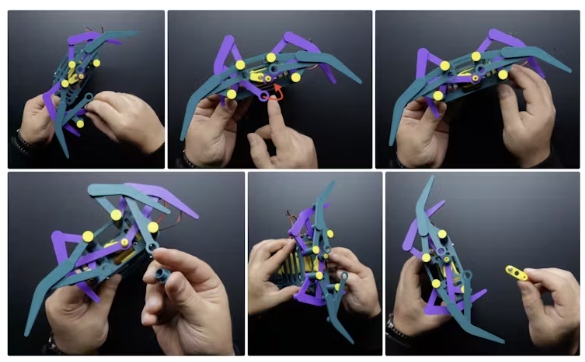

事實上，以書面形式解釋這一節可能有點復雜，所以我在一些共享圖像中添加了標記，以使其更容易。

在底盤的兩側，有兩個方形安裝孔的軸-主。我們之前附在腿上的STL部件。插入主軸。STL零件進入這些孔如圖所示，并插入腿到底盤。與此同時，您應該從油墨中插入帶有圓形孔的部分。STL部件中的紫色支腿連接到電機軸上。墨綠色腿上有圓孔的部分在這個位置應該保持自由，在后面的步驟插入。然后以同樣的方式將第二支腿插入底盤。

將紫色部件(inks_1.stl)附在電機軸上后，將圓形軸分離器部件插入軸驅動中。STL放入電機軸上，底部有紫色的部分。從包含軸驅動部件的模型文件中放置短軸軸部件。仍在先前固定的電機軸上，用M3 20MM螺栓固定。

現在將墨綠色支腿中帶圓形孔的支腿部件放置在短軸軸上，然后將帶中心孔的圓形墊圈放置在軸驅上，用M3 16MM螺栓固定。STL模型文件。

最后，連接夾子洗滌器。STL部件到軸主的兩端。底盤頂部和底部的STL部件。至此，機器人的3D部件組裝完成!

步驟6 .電路

現在機器人的3D部件已經完成，我們可以看一下電路。實際上，你可以用Arduino板和電機驅動屏蔽來創建電路，但在這個項目中，我將使用我自己設計的二合一電路板。我在以前的項目中使用了這個電路板，我的追隨者非常欣賞它。

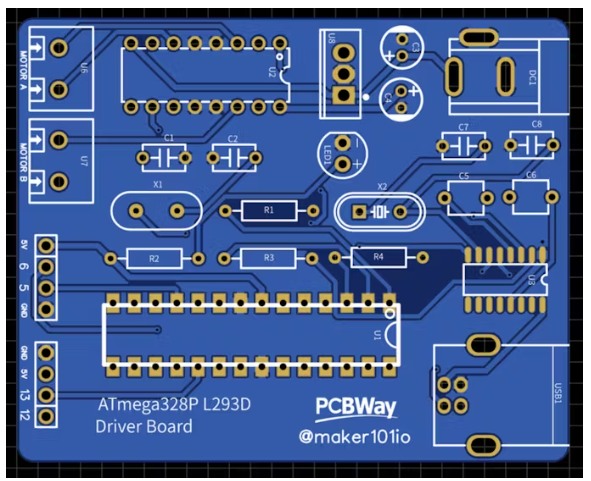

所以我做了一些更新，并在PCBWay項目頁面上分享了最終版本。該板設計簡單但非常高效，它結合了電機驅動器和微控制器，使涉及電機的項目變得容易。在設計PCB原型時，我注意選擇容易找到和可焊接的組件。

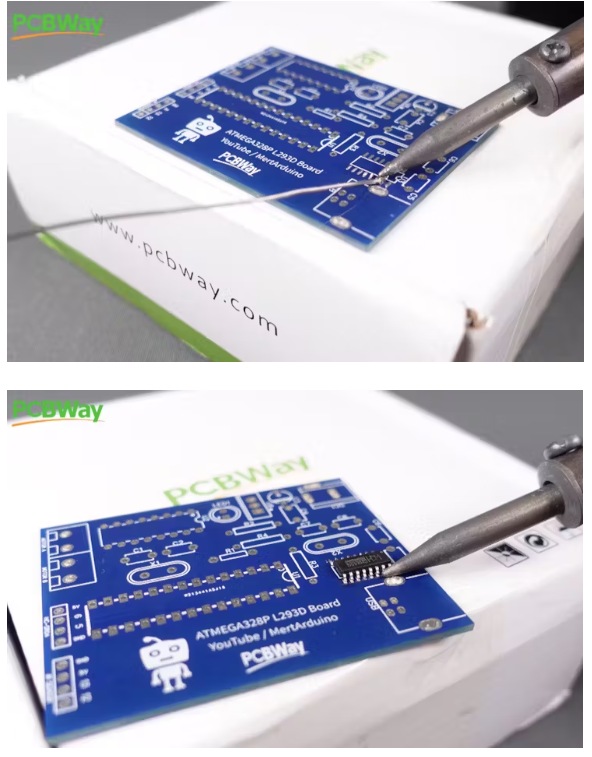

該板基本上由三個主要組件組成，一個ATmega328P，一個L293D電機驅動器，我使用了一個CH341芯片，便于通過USB編程。只是，CH341 USB芯片似乎有點難以焊接。但使用一個簡單的烙鐵，應用少量的焊料在PCB上的焊盤上，芯片將被安裝，然后對準芯片腿正確，完成與烙鐵的焊接。如果您沒有焊接經驗，您可以使用PCBWay的組裝板服務，他們會給您發送一個即用型板。

在這些圖片中，我分享了一張Bill of Materials的圖片和一張Designator的圖片，上面顯示了部件的位置。

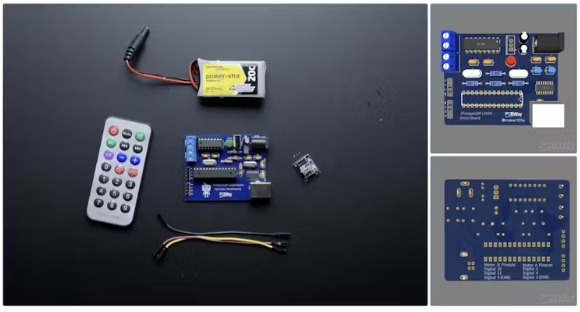

該電路使用紅外遙控器和接收器進行無線控制。紅外遙控器和接收器是一個非常實用和簡單的產品，適合機器人和愛好DIY應用。它通常以二合一套裝的形式出售。

通常工具包包括：

?遠程控制器(約。21個按鈕)

?38khz 1838B紅外接收模塊

?跨接電纜

此外，還選用了一塊3S 7.4伏鋰離子電池為電路供電。只需將電機和紅外傳感器按如下方式連接到電路上，然后將電路板和電池插入機器人。

?電機A1 =數字2

?電機A2 =數字4

?電機B1 =數字11

?電機B2 =數字10

?IR引腳=數字12

現在機器人的機構和電路都完成了，是時候給它編程了!

步驟7：源代碼

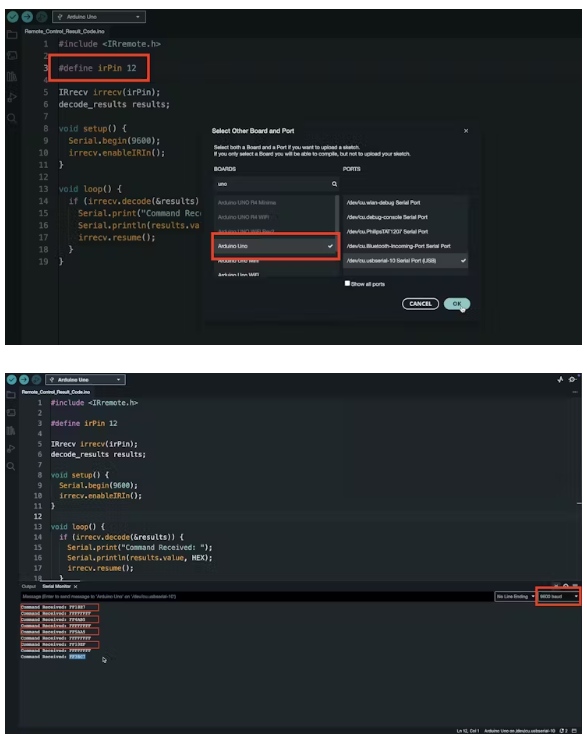

在轉到主源代碼之前，我們需要找出遙控器上的按鈕發送哪些命令，即HEX值。下載附件中我分享的紅外遙控命令查找器代碼，用Arduino IDE打開。

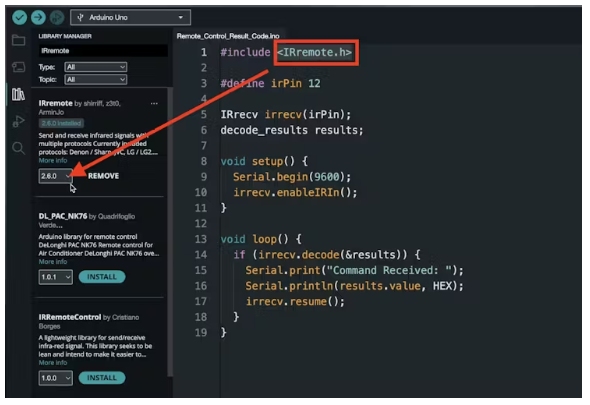

在這段代碼和主代碼中，我們使用了一個IR庫，首先我們需要安裝IR庫，并確保您已經安裝了2.6.0版本的庫。但正如您在圖像中看到的那樣，您可以通過使用Arduino IDE庫工具搜索IRremote來輕松安裝庫。

然后定義連接紅外接收器的引腳，并將代碼上傳到板上。然后打開串行監視器并按下您將在遙控器上使用的按鈕，您將看到屏幕上按鈕的命令。記住要記下這些命令，因?yàn)樗鼈儗⒃谙乱徊街惺褂谩?

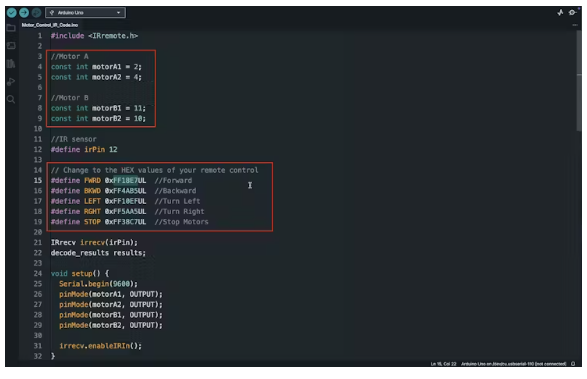

如果您已經收到了控制器的命令，那么我們可以轉到主代碼(Motor_Control_IR_Code)。下載代碼，用Arduino IDE打開，做如下修改：

?更新電機連接的引腳

?更新紅外接收器傳感器連接的引腳

?更新從遙控器接收到的HEX值

?loop()函數處理從紅外(IR)遙控器接收的命令，并相應地控制電機。

?紅外信號檢測：從紅外傳感器讀取和處理命令。

?避免重復命令：如果連續收到相同的命令，則忽略該命令，只處理新的命令。

?命令匹配與電機控制：將接收到的命令與預定義的HEX值進行匹配，并執行相應的電機功能：

?FWRD：馬達向前移動

?BKWD：馬達向后移動

?左：電機左轉

?右：馬達右轉

?STOP：電機停止

?紅外接收機復位：紅外接收機復位，為下一個信號做好準備。

?錯誤處理和定時：當傳感器繁忙時，應用小延遲，確保穩定運行。

如果一切準備就緒，將代碼上傳到板上，如果您使用的是我設計的印刷電路板，則需要選擇板作為Arduino UNO.

代碼

#include

#define irPin 12

IRrecv irrecv(irPin);

decode_results results;

void setup() {

Serial.begin(9600);

irrecv.enableIRIn();

}

void loop() {

if (irrecv.decode(&results)) {

Serial.print("Command Received: ");

Serial.println(results.value, HEX);

irrecv.resume();

}

}

本文編譯自hackster.io
