1. 介紹

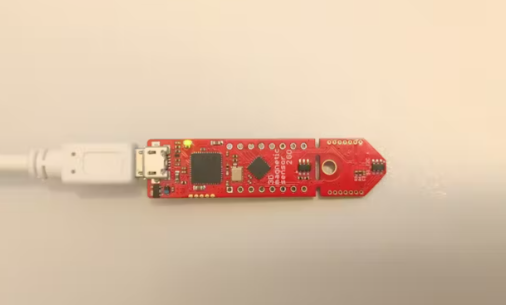

英飛凌發布了第三代3D磁傳感器!其中兩個封裝在帶有板載XMC1100 arduino兼容微控制器的“MS2Go”套件中。在正面，您會發現TLE493D-P3I8，背面是TLE493D-P3B6 A0。該板帶有板載MCU和調試器，因此您可以使用micro-USB電纜直接將其插入PC并開始編程。

兩種傳感器的主要特點：

?電源電壓：3.3 V或5v。

?工作溫度：-40℃~ 150℃。

?可選擇的磁場范圍。

?集成芯片溫度測量。

?3D磁場感應高達±160 mT。

通信接口:

?TLE493D-P3I8: SPI高達2 MHz。

?TLE493D-P3B6: I2C高達1mhz。

2. 圖書館的安裝

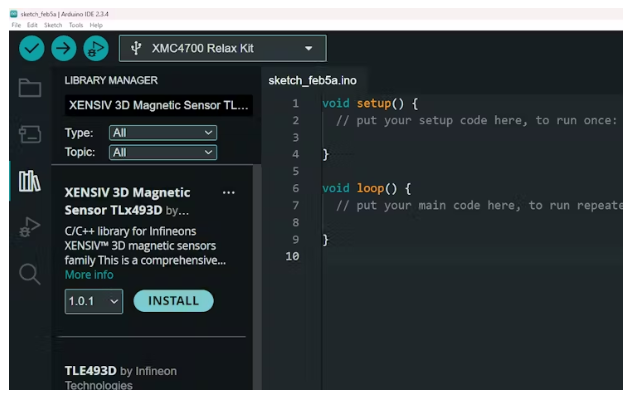

在開始之前，我們需要安裝Arduino IDE。請看這里的說明。之后，我們可以下載3D磁傳感器的Arduino軟件庫。為此，導航到Sketch ->包括庫->管理庫…在Arduino IDE中。您正在尋找的庫的名稱是“XENSIV 3D磁傳感器TLx493D”：

確保選擇最新版本并單擊Install。幾秒鐘后，終端上會顯示一條消息，說明庫已經成功安裝：

就是這樣。庫安裝完成。

3. XMC用于Arduino

TLE493D-P3xx-MS2GO配有XMC1100微控制器。幸運的是，這個模型是Arduino兼容的(感謝Arduino的XMC)。如果您還沒有安裝Arduino的XMC，請?jiān)诶^續本指南之前先看看這里。

4. 設置和代碼與Arduino

在本節中，我們將介紹TLx493D庫提供的主要功能，并提供一些示例代碼來演示如何在Arduino中使用傳感器。

主要功能

?begin()：初始化所選傳感器板的所有必要外設。

?getTemperature()：從傳感器讀取溫度值。

?getMagneticField()：讀取X、Y和Z方向的磁場值。

?getMagneticFieldAndTemperature()：讀取X、Y、Z方向的磁場值和溫度值。

?setI2CAddress()：設置傳感器的I2C地址。

?getRawTemperature()：讀取原始溫度值。

?printreregisters()：打印傳感器寄存器用于調試。

?reset()：復位傳感器(上電周期)。

?setSensitivity()：設置傳感器的靈敏度為Full Range、Short Range或Extra Short Range。

?setPowerPin()：配置傳感器的電源引腳設置。

?setPowerMode()：設置傳感器的電源模式為Normal或Low power。

現在我們可以開始編碼了。

代碼首先包含必要的頭文件和命名空間：

對于兩種通信協議(SPI和I2C)，都需要包含頭文件“TLx493D_inc.hpp”。在使用命名空間之后，我們可以訪問它的類和函數，而無需重復使用該命名空間。

4.1前置I2C傳感器

在包含頭文件之后，我們創建傳感器類的對象并設置電源引腳的位置，這將用于傳感器的電源循環。

這里，POWER_PIN設置為8并控制板載PMOS晶體管，為傳感器供電。

設置函數

setup函數初始化串行通信和傳感器：

Serial.begin (115200);以115200的波特率啟動串口監視器。

使用dut.setPowerPin(…)配置電源引腳，將引腳8設置為低電平以控制PMOS晶體管。

dut.begin ();初始化傳感器。注意，地址不能像第二代傳感器那樣改變。

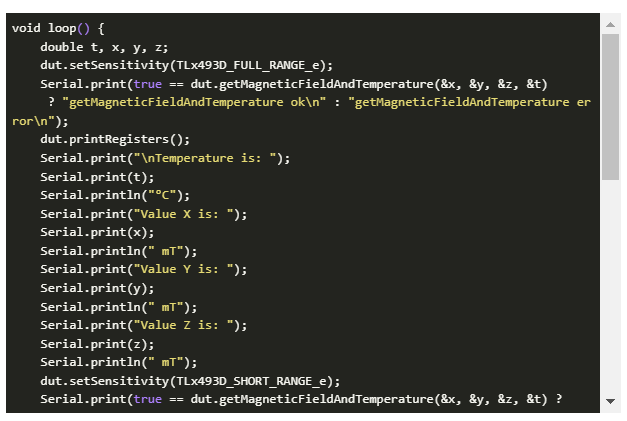

循環函數

循環函數連續讀取傳感器數據并將其打印到串行監視器：

變量t、x、y和z分別存儲x、y和z方向的溫度和磁場讀數。傳感器的靈敏度最初使用命令dut.setSensitivity(TLx493D_FULL_RANGE_e);設置為全量程。有三種靈敏度選項可用：全范圍，短距離和超短距離，您可以隨時在這些模式之間切換：

全量程：±160 mT，正常靈敏度。

短距離：±100mt，靈敏度更高。

超短范圍：±50 mT，最高靈敏度。

有關傳感器不同模式的更多信息，請查看數據表。

要檢索磁場值和溫度，命令dut。getMagneticFieldAndTemperature(&x, &y, &z, &t);使用。出于調試目的，可以使用dut. printreregisters();打印傳感器的寄存器值。所有傳感器數據都顯示在Arduino的串行監視器上。

第一次讀出后，靈敏度切換到短距離，再次讀取和打印數據。計數器跟蹤循環迭代。在每四次迭代之后，傳感器通過執行dut.reset(true)來復位，這將執行芯片的一個電源周期。這只是為了展示重置功能，如果你不需要的話，可以注釋掉：)

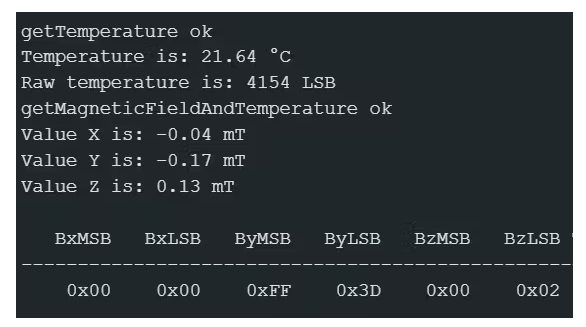

這就對了!現在您可以從TLE493D P3B6讀取溫度和磁場：

4.2帶SPI的后置傳感器

在包含頭文件和名稱空間(見4)之后，我們需要為SPI傳感器定義正確的引腳：

SPI傳感器的CSN(反向芯片選擇)輸入連接到XMC的引腳3，為傳感器供電的PMOS的柵極連接到引腳4。

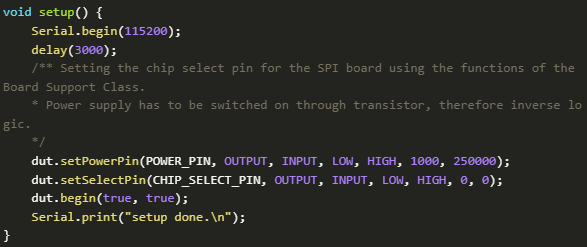

設置函數

與I2C示例一樣，setup函數初始化串行通信和傳感器：

Serial.begin (115200);以115200的波特率啟動串口監視器。

電源引腳和芯片選擇引腳分別使用dut.setPowerPin(…)和dut.setSelectPin(…)設置。

dut。開始(真的,真的);初始化傳感器，使能電源引腳和芯片選擇。

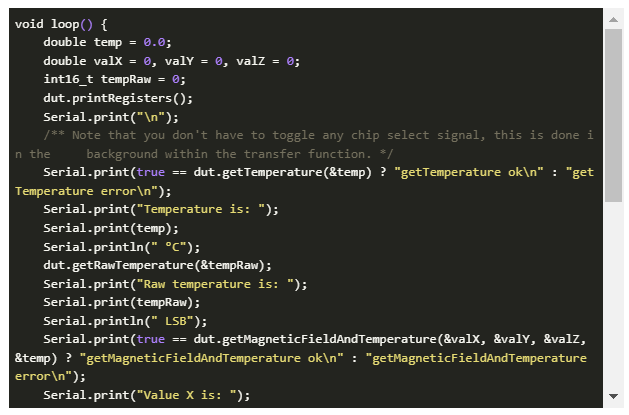

循環函數

變量temp、valX、valY、valZ和tempRaw分別用于存儲溫度、X、Y和Z方向的磁場讀數以及原始溫度值。

函數dut.getTemperature(&temp);檢索溫度值。此功能在后臺處理芯片選擇信號，因此不需要手動切換。然后將檢索到的溫度值打印到Arduino的串行監視器上。

類似地，函數dut.getRawTemperature(&tempRaw);檢索原始溫度值，也打印出來。

函數dut。get磁場(&valX, &valZ, &valZ);檢索X、Y和Z方向的磁場讀數并打印它們。

出于調試目的，使用dut. printreregisters();打印傳感器的寄存器值。

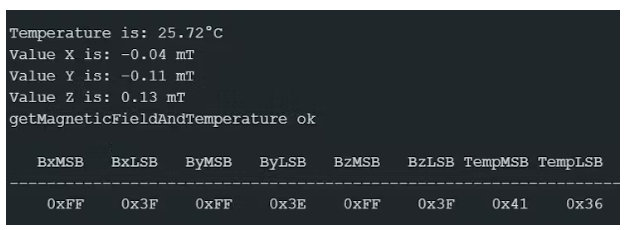

計數器，跟蹤循環迭代。經過十次迭代后，使用dut.reset()重置傳感器;執行一個電源循環。這是可能的，因?yàn)樾酒腣DD通過PMOS晶體管連接到電源。此外，可以使用dut. softwareeset();執行軟件重置。這就對了!現在您可以從TLE493D P3I8讀取溫度和磁場：
