利用AMD現場可編程門陣列(FPGA)硬件部署量化和改進的神經網絡用于軌道故障檢測，解決了在資源受限的邊緣設備上實現自動軌道缺陷檢測的挑戰。

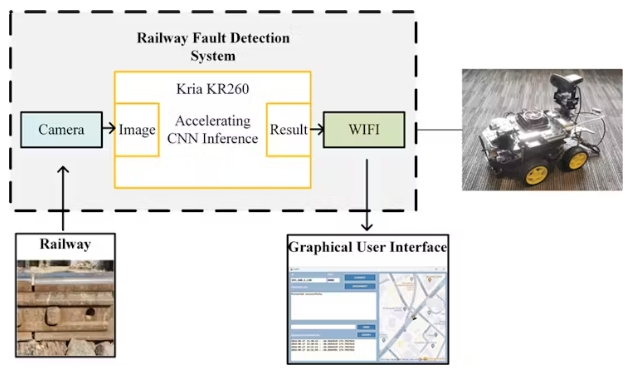

背景：隨著人們對鐵路運輸安全的要求越來越高，傳統的軌道檢測方法需要工人定期沿著軌道行走，觀察軌道的磨損、變形和裂縫。該方法雖然可以直觀地檢測到一些明顯的故障，但耗時、費力、效率低。這種方法已不能滿足現代鐵路系統的需要。為了解決鐵路故障檢測的自動化和高效性問題，本課題開發了一種基于FPGA的鐵路故障檢測系統。該邊緣人工智能系統通過攝像頭捕捉軌道圖像，利用卷積神經網絡(CNN)實時檢測軌道缺陷，并自動報告故障信息。

項目市場價值分析

利用FPGA進行鐵路軌道檢測可以解決幾個關鍵問題，包括：

?事故預防：鐵路軌道上的缺陷，如裂縫、磨損和腐蝕，是火車出軌的主要原因。如果不及時發現和修復這些缺陷，將對乘客和貨物的安全構成嚴重威脅。自動檢查系統可以及早發現這些問題，從而防止事故的發生。

?提高效率：傳統的人工檢測方法效率低，容易出錯。相比之下，F(xiàn)PGA與深度學習和計算機視覺技術相結合，可以顯著提高檢測效率和準確性，減少人為干預的需要。

?實時性和準確性：fpga提供并行處理能力，實現實時數據處理和分析。這對于需要持續監測和快速響應的鐵路應用至關重要。

市場潛力

廣泛的市場需求：隨著全球鐵路網絡的擴展和升級，對高效可靠的鐵路軌道檢測系統的需求日益增加。鐵路運輸?shù)念l繁使用和鐵路線路的不斷延長，使軌道檢查成為一個迫切需要解決的問題。

?技術優勢：FPGA結合深度學習技術應用于鐵路軌道檢測，不僅提高了檢測的速度和準確性，而且減少了環境和人為因素造成的誤差。這使該項目在技術上具有強大的競爭優勢。

?經濟效益：通過提高檢查效率，減少事故的發生，鐵路運營公司可以降低維修成本和事故賠償費用。此外，盡量減少事故造成的運輸中斷可以提高運營效率和經濟效益。

?初步探索：通過Vitis AI進行設計和部署嘗試

除了傳統的流程，AMD還提供了一個名為Vitis AI的強大工具。此工具鏈提供了優化的IP、工具、庫、模型以及資源，例如在整個開發過程中幫助用戶的示例設計和教程。它的設計考慮到高效率和易用性，在AMD自適應soc和Alveo數據中心加速卡上釋放AI加速的全部潛力。這種方法比傳統工藝簡單得多。我們還嘗試從AMD的模型動物園中訓練Resnet18網絡，優化它，并使用Vitis AI部署它。以下內容概述了總體開發過程：

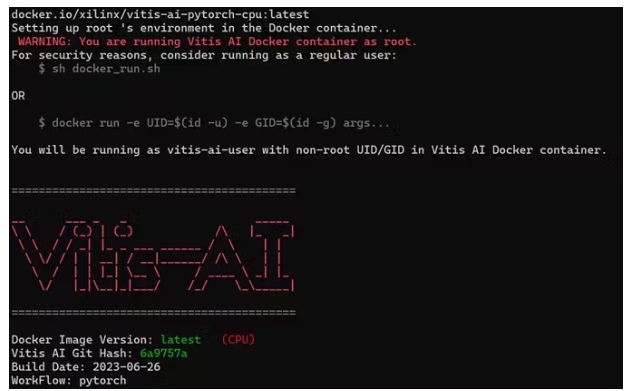

搭建環境：在運行Ubuntu的主機上安裝Docker: xilinx/kria developer: 2022.1。這個Docker環境對應于我們正在使用的Vitis AI v3.0版本。

量化模型：在Docker環境中，Vitis AI提供的強大工具可用于分析、量化和導出模型。S只需導入訓練好的模型(.pth)文件，用很短的命令完成模型檢測和量化過程。

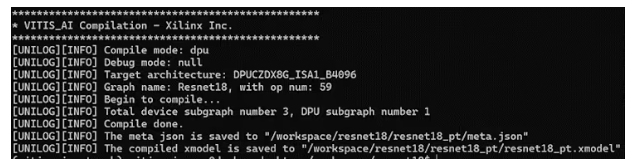

接下來，使用vai_c_xir工具來編譯模型。此時，編譯后的(.xmodel)文件就可以在duczdx8g體系結構上運行了。

將Vitis AI對應的Petalinux鏡像刻錄到Kria KR260上，加載對應的DPU固件，導入模型和測試數據，使用Vitis AI運行時API直接運行。

然而，最終我們并沒有選擇這種方法來進行軌道誤差識別的開發。我們需要一個更快、更輕的網絡設計，以及與機器人汽車控制和ESP8266模塊的集成。最后，我們決定進行全新的網絡設計和部署。

貢獻:

為了減小模型尺寸并在Kria KR260開發板上部署合適的鋼軌缺陷檢測模型，實現機器人汽車的上位機通信和部署，本項目采用五步方法：

?設計一個專門適應KR260開發板資源的神經網絡模型。

?對模型參數進行訓練后量化，采用混合精度量化(不同模塊和精度要求的量化位寬不同)。

?使用AMD HLS工具提高編碼效率。

?通過WiFi通信模塊實現與上位機的通信。

?集成車載通信協議，實現KR260對機器人汽車平臺的控制。

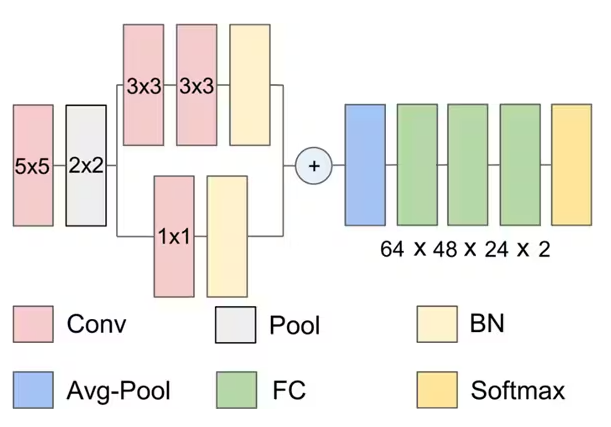

本項目中使用的神經網絡架構如圖所示。本設計基于ResNet網絡結構，保留了基本的殘塊結構。輸入圖像大小為128x128。對數據集進行過濾，并將其分為兩類：有缺陷的圖像和沒有缺陷的圖像。數據增強技術，如模糊，噪聲添加，隨機翻轉和旋轉應用。

?模型參數:261 kb

?MAC操作：24.66M

?準確率：88.9%

參數提取和環境設置：

在確定最佳模型后，需要在FPGA上提取參數進行推理。有兩種方法可以做到這一點：

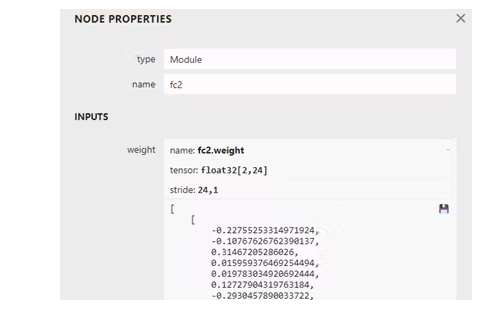

使用中子網站提取模型權重和偏差。

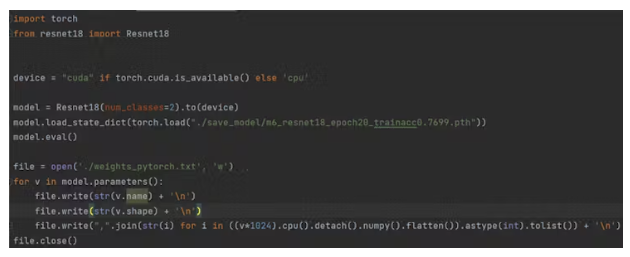

編寫Python代碼來提取模型參數也是一種可靠的方法。

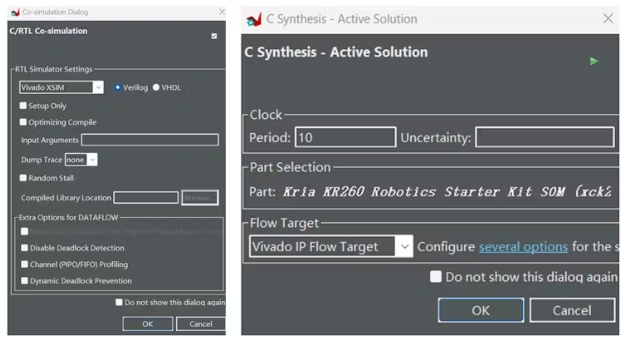

開發環境配置：參數提取完成后，使用Vitis HLS 2022.2進行PyTorch神經網絡模型的推理過程。需要進行以下環境配置：

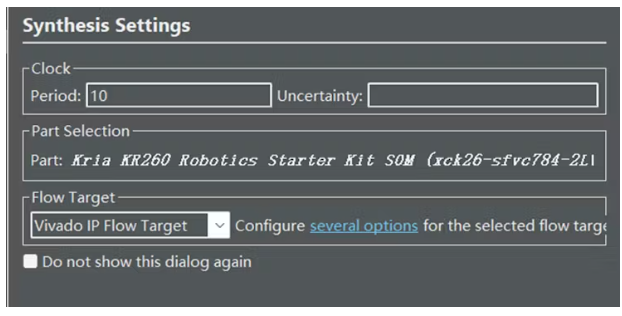

Vivado HLS：選擇Kria KR260作為目標，流量目標設置為Vivado IP flow target。

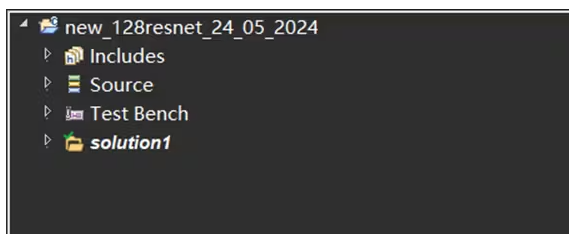

導入源文件和測試臺文件。在源中包含先前提取的權重和偏差。

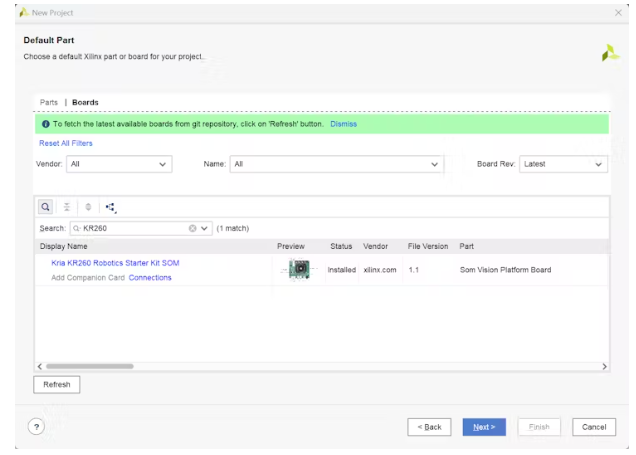

在Vivado 2022.2中，為Kria KR260開發板創建一個項目，并使用PYNQ在處理系統(PS)和可編程邏輯(PL)之間進行通信。

處理系統(PS)是指通常由嵌入式處理器組成的系統。它負責執行大多數軟件任務，包括操作系統、應用程序和驅動程序。PS可以處理高級計算任務，并提供廣泛的外設接口，如串行通信、以太網、USB等。在PYNQ框架中，PS通常運行Python代碼，管理控制和數據處理。

可編程邏輯(PL)是指系統中通常由FPGA構成的部分。PL用于實現硬件加速，并且可以根據需要動態配置為不同的硬件電路，以提高特定任務的執行效率。PL適用于并行處理、廣泛的數據處理和自定義硬件功能。在PYNQ框架中，PL可以使用硬件描述語言(如VHDL或Verilog)或高級合成工具(如Vivado HLS)進行編程，允許用戶通過Python接口配置和利用這些硬件加速模塊。

Kria KR260開發板需要使用PYNQ環境進行閃現。

代碼的解釋:

HLS代碼部分：

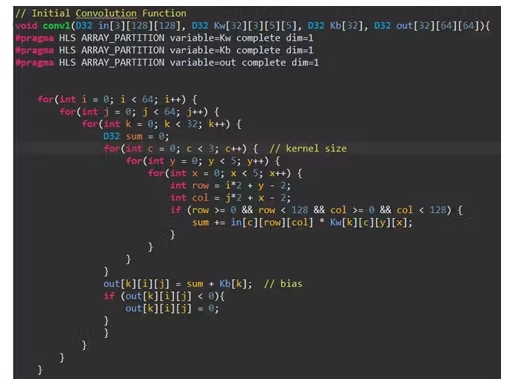

這是一個標準的卷積運算。輸入圖像大小為128x128，卷積核大小為5x5，輸出通道號為32。

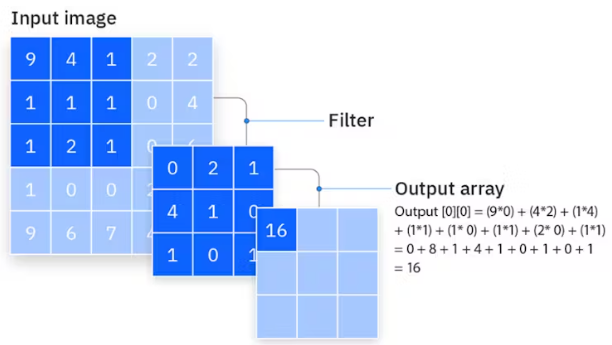

卷積層是cnn的核心構建塊，也是大多數計算發生的地方。

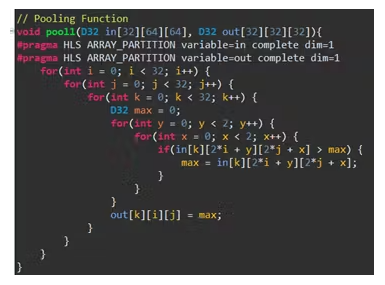

這是一個標準的最大池化操作，用于縮小圖像大小并提取特征。池化層(也稱為子采樣)執行下采樣，減少輸入中的參數數量。像卷積層一樣，池化操作在整個輸入上滑動一個過濾器。然而，與卷積濾波器不同的是，這個濾波器沒有權重。相反，內核對其接收字段中的值應用聚合函數，填充輸出數組。當過濾器移動到輸入上時，最大池選擇要發送到輸出數組的最大值像素。

在編寫了所有HLS代碼之后，需要進行合成和聯合仿真操作。

通過這兩個步驟，我們可以檢查資源使用和計時錯誤，從而生成綜合報告。通過Co-simulation后，通過運行export RTL命令導出RTL設計，該命令將寫入活動解決方案的impl文件夾。zip文件是IP及其內容的zip歸檔文件，可以直接添加到Vivado IP目錄中。

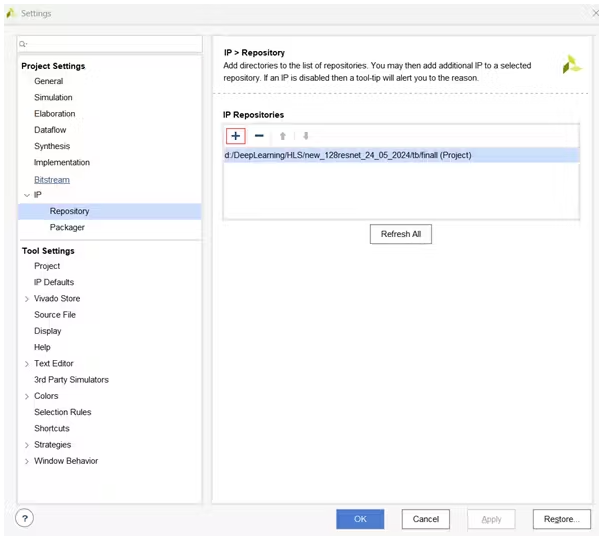

在完成HLS部分后，我們轉移到之前創建的Vivado項目，開始塊設計過程。首先，找到導入hls生成的IP包的設置。

塊設計是FPGA硬件系統圖形化設計和管理的一種方法。它允許開發人員通過圖形界面更直觀地創建和配置硬件設計。塊設計支持模塊化設計，使開發人員能夠將復雜的硬件功能劃分為多個獨立的模塊，每個模塊都可以單獨設計、測試和驗證。這些模塊可以是預定義的IP核或自定義硬件邏輯。

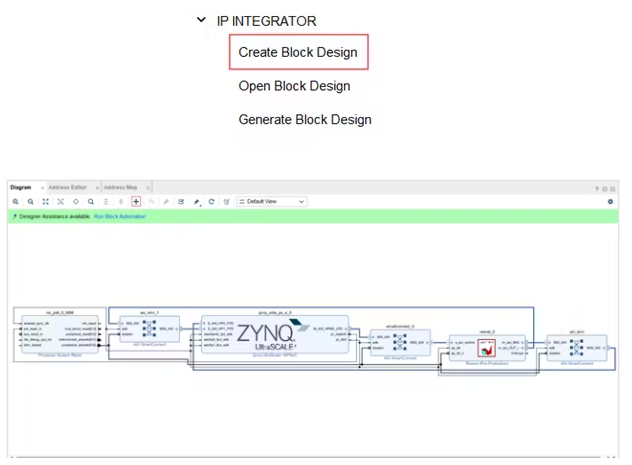

設置完成后，在左側列表中選擇“創建塊設計”。導入PS模塊和IP模塊，并進行連接。Vivado可以自動生成IP核之間的連接，減少手工布線的錯誤和復雜性，包括總線接口、時鐘信號和復位信號。

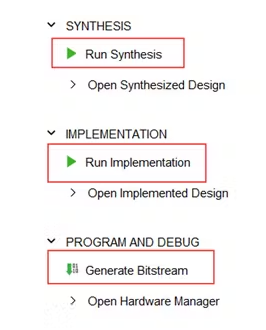

驗證連接是否正確，然后繼續進行合成、實現和比特流生成。合成是將高級HDL(如VHDL或Verilog)代碼轉換為門級網表的過程，該網表描述了特定的邏輯門及其連接。在合成過程中，Vivado解析設計代碼，執行邏輯優化，刪除冗余邏輯，并將其映射到FPGA的基本邏輯單元(如查找表和觸發器)。

實現過程的目標是確保設計在FPGA上正確運行，并滿足所有時間和資源限制。生成比特流將實現的設計轉換為可下載到FPGA的二進制文件。位流包含配置FPGA的內部邏輯和連接所需的所有信息，并在上電或重新配置時加載到FPGA中。生成比特流后，開發人員可以將其下載到FPGA中，使其根據設計邏輯和連接進行操作。

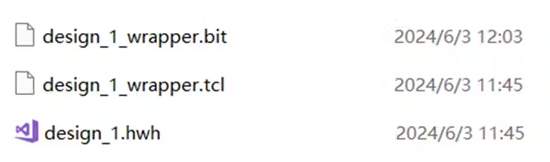

在寫入比特流之后，在Vivado項目目錄中找到三個重要的文件：(.tcl，。Bit和。hwh)文件。TCL腳本文件用于自動化和管理FPGA設計流程。

(.tcl)文件通常包含一系列用于設置項目、綜合設計、實現設計和生成位流的命令。

(.bit)文件是由Vivado生成的二進制文件，包含配置FPGA所需的所有信息。該文件可以直接下載到FPGA芯片上，使FPGA按照設計的邏輯和連接進行工作。

(.hwh)文件是描述硬件設計的高級元數據文件，通常與PYNQ和其他嵌入式系統相關聯，包含有關硬件設計的詳細信息，例如IP核、總線連接和寄存器映射。

PYNQ開發和主板測試：

上電Kria KR260開發板，打開Jupyter可視化界面。

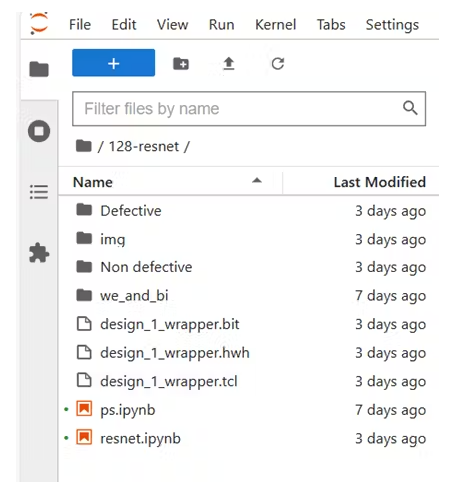

上傳所需的項目文件并創建a.p ipynb文件來編寫PYNQ代碼。

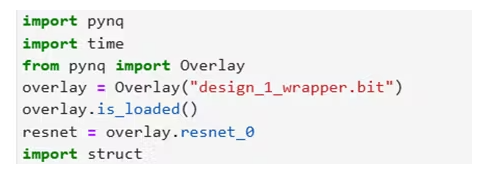

使用overlay導入位文件的內容來調用PL端。

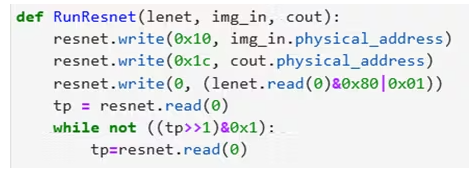

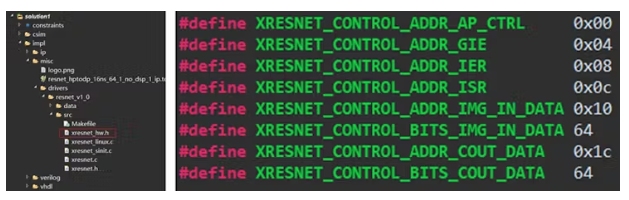

通過地址讀取和傳遞圖像信息和識別結果。查找地址的方法如下：在Vitis HLS中找到.h文件，然后找到輸入和輸出地址位置。

測試成功后，KR260可用于鋼軌缺陷檢測。

數據集增加:

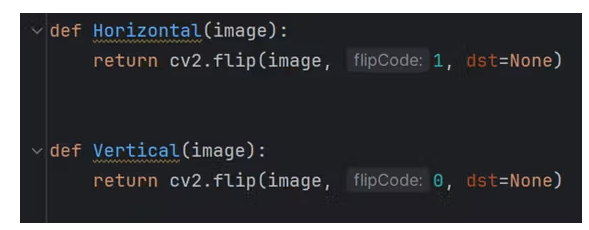

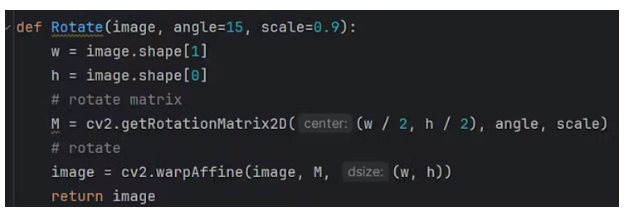

第一步是對圖像進行基本的圖像增強操作，包括水平鏡像和垂直鏡像。

在此基礎上，對所有鏡像處理后的圖像進行45°翻轉操作。此時，一個圖像已經擴展到8個圖像。

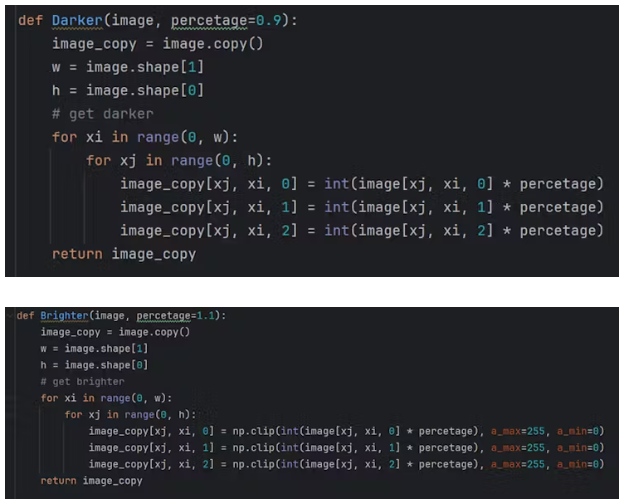

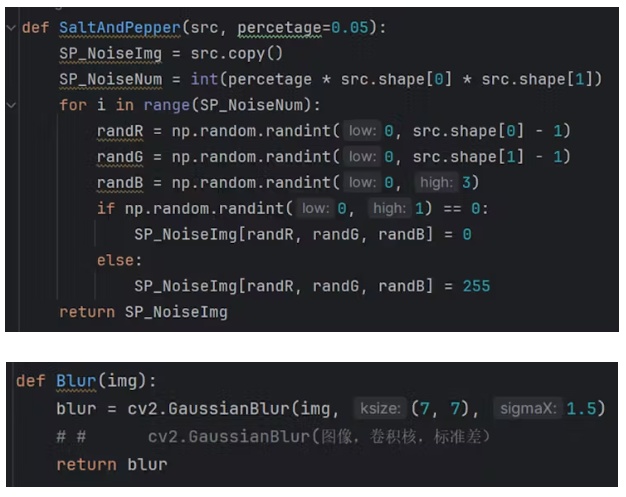

最后，在之前的基本增強之后，對每個圖像執行四種不同的處理：模糊，鹽，亮白和暗化。

通過數據增強，每張原始圖像被擴展到40張。

ESP8266的開發及與上位機的通信

使用Arduino編寫和開發程序，首先將開發板接口和配置設置為“Generic ESP8266 Module”，并加載相應的工具環境包。

在開發過程中，兩個庫ESP8266WiFi.h和WifiLocation.h分別用于ESP8266網絡和地理位置獲取。

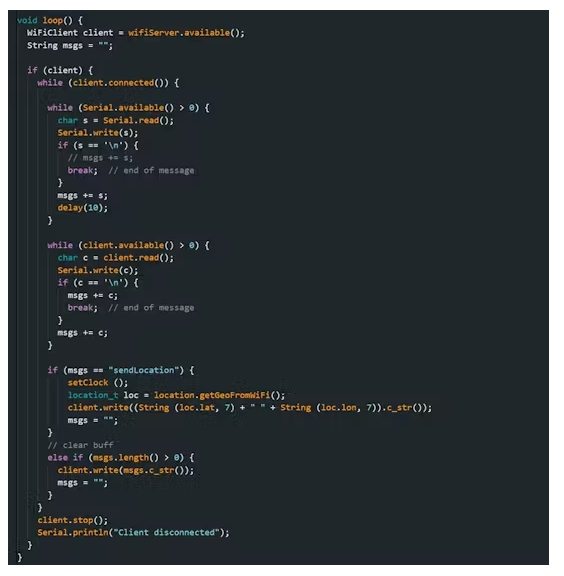

在使用ESP8266連接上位機時，由于上位機使用套接字協議，ESP8266的編程也遵循同樣的設計。連接WiFi后，打開socket服務器等待連接。實現了基本的數據收發，以及接收到“sendLocation”命令后的地理位置信息傳輸：

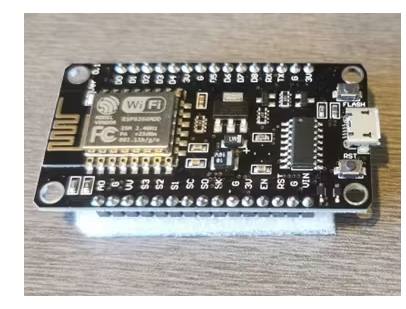

地理位置信息通過谷歌API獲取，需要使用谷歌API密鑰進行訪問和時鐘信息，以便在通話過程中獲取具體的位置信息。在確保代碼能夠正常工作后，由于本項目選擇的ESP8266是DevSKit，因此可以通過microrousb進行刻錄和通信，可以通過串口連接ESP8266并將上傳速度設置為115200進行刻錄。

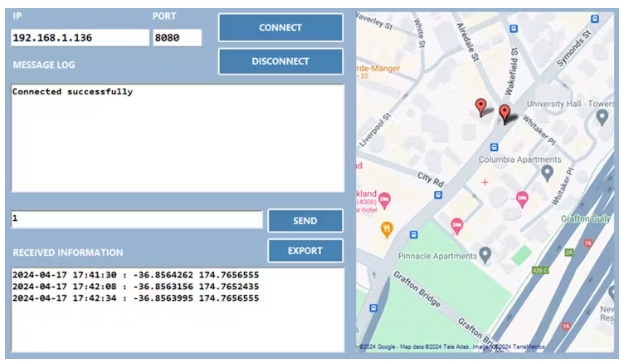

最終實際運行的上位機如下所示：

機器人車的功能和使用方法：

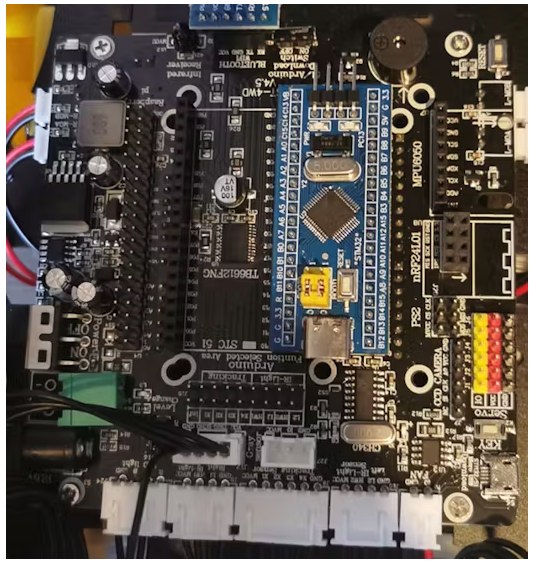

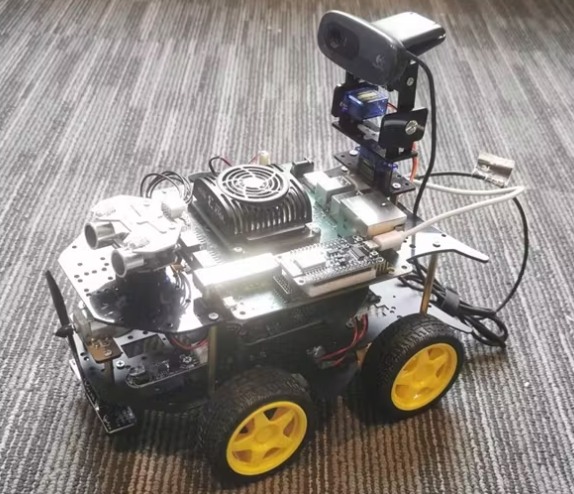

機器人車配備了多個模塊，但在本項目中主要使用的是伺服云臺和四輪驅動電機。該車配備了一個定制的驅動板和一個STM32核心板進行基本控制。整個驅動板由一個PR12V鋰電池組供電，通過microrousb與KR260連接，進行串行通信。

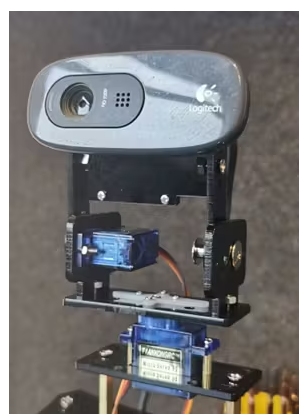

伺服轉盤傾斜部分由兩個伺服電機組成，控制轉盤的左右旋轉和上下俯仰角的調節。配備高清USB攝像頭，實現精準切割、定位、采集。通過對伺服云臺的精確控制，攝像機可以準確地捕捉到鐵路軌道的每一個信息。

該車使用四個電機分別控制四個車輪，實現四輪驅動，使其能夠快速加速和減速前進和后退。同時，由于是四輪驅動，該車的轉向系統采用四輪差速轉向，實現靜止轉向。這種靈活的機動性適合在狹窄的環境中工作，使其成為鐵路軌道上工作條件的理想選擇。

該車集成了一套指令操作系統，封裝了各個模塊的特定時鐘、中斷等一系列復雜的基本操作。通過串口接收指令，可以直接實現指令的相應功能，如將汽車伺服云臺操作到一定角度。以下是一些基本說明：

具體來說，我們設計了一個單獨的伺服云臺控制指令系統。汽車的整個程序是使用Keil μVision V4.10編寫和燒錄的。以下是伺服框架控制協議的示例(示例命令為$4WD, PTA180, PTB90, PTC90#)

所有指令都通過串口接收，Kria KR260可以通過PYNQ終端實現對汽車的完全控制。

結論:

本項目通過在Kria KR260 FPGA平臺上部署神經網絡，并將整個系統集成到機器人汽車中，實現了實時準確的鋼軌缺陷檢測。通過WiFi通信將檢測到的鋼軌缺陷信息上傳到上位機，實現遠程監控和數據分析。這也反映了使用AMD工具實現的FPGA開發效率的顯著提高。該項目實時性強、平臺性能高、功耗低、集成度高、適應性強，為鐵路安全檢測提供了高效可靠的解決方案。未來的工作可以著重于進一步優化算法和系統架構，以提高檢測效率和準確性，擴大應用范圍，為鐵路運輸?shù)陌踩咝ё龀鲐暙I。
