這是一個簡單的視覺上有趣的描述流體動力學的玩具。

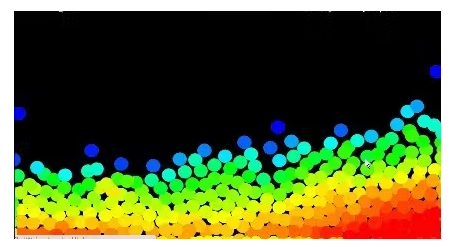

流體模擬是一種模擬液體和氣體在不同環境中的運動和行為的方法。它廣泛應用于游戲，動畫，工程和物理等領域，以創建逼真的視覺效果并解決復雜的流體相關問題。

這一次，我將向你展示一個非常簡單的方法來制作一個流體運動模擬器使用幾個組件。這是一個具有相對較低的256點分辨率的模擬器，為此目的使用了帶有WS2812B LED芯片的16x16 LED制成的顯示器。

具體來說，我使用的是帶有16x16 led的廉價現成模塊。然而，在這個小的“顯示”，我將創建一些非?？岬目梢暬?。

這種設備制造起來極其簡單，只由幾個部件組成。

?ESP32微控制器開發板

?MPU6050加速度計模塊

?采用WS2812B芯片的16x16 Led模塊

?按鈕

本項目由PCBWay贊助。他們有你需要的所有服務，以最優惠的價格創建你的項目，無論是一個學校項目，還是復雜的專業項目。在PCBWay上，你可以分享你的經驗，或者為你的下一個項目獲得靈感。他們還以最優惠的價格提供完整的表面貼裝SMT PCB組裝服務，并進行ISO9001質量控制。

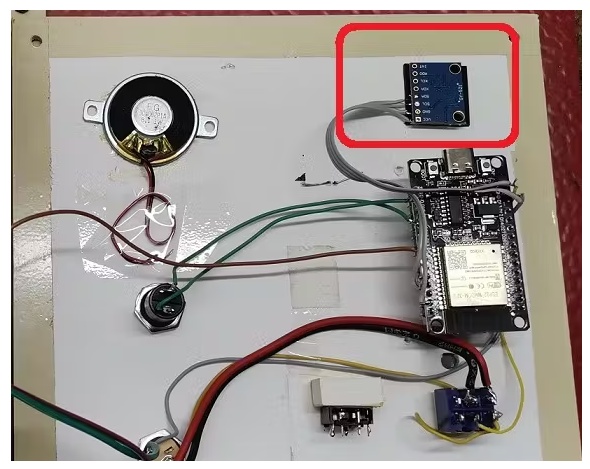

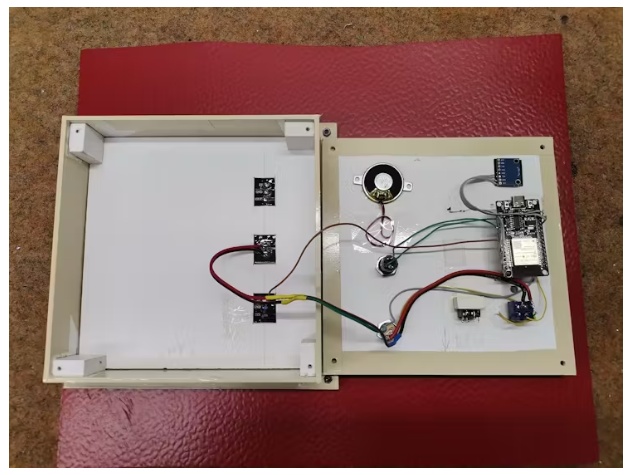

在這個項目中，我使用了我以前的一個設備的盒子，我也為它做了一個3D打印的格柵，以獲得更好的視覺印象。否則，即使沒有這個添加，視覺效果也令人印象深刻。重要的是要注意，IMU傳感器應該以你在描述中看到的方式安裝，因?yàn)榉駝t你會得到一個不符合物理定律的未定義運動。

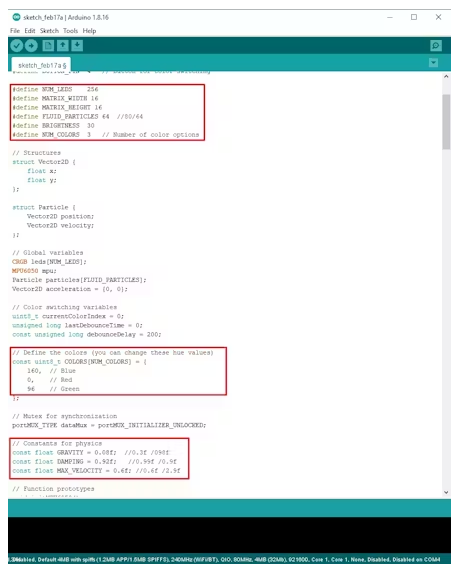

現在簡單介紹一下這個軟件。該代碼的設計方式允許我們改變多個參數，因此我們可以模擬砂粒、液體、氣體和其他流體的運動。

首先，我們可以改變活動流體粒子的數量和led的光強。通過這個按鈕，我們還可以為前面定義的led選擇三種顏色中的一種。在代碼的開頭，給出了一些顏色的數值。

我還將向您展示一個版本的代碼，其中粒子的顏色根據它們的位置動態變化，這提供了一個更有趣的視覺效果。

然后遵循常量形式的基本物理量。結合它們的值，得到了流體運動的各種方式。

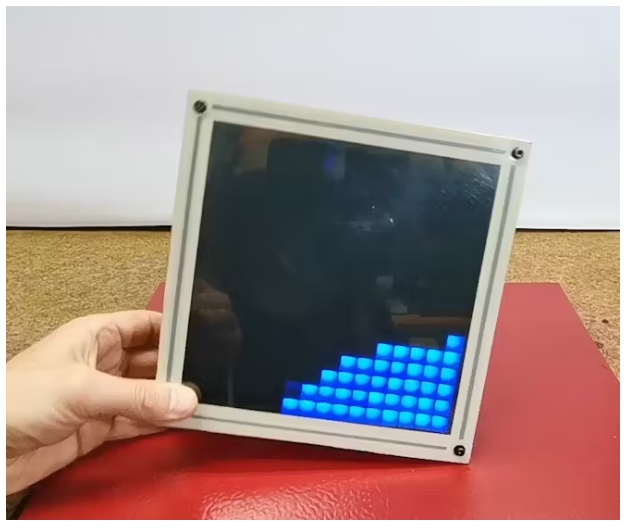

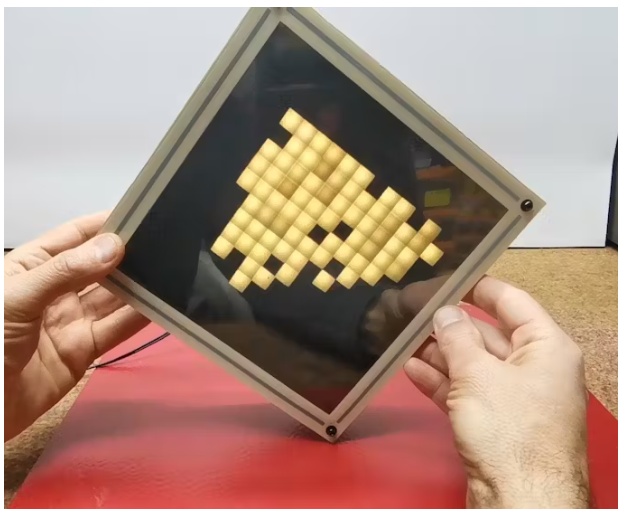

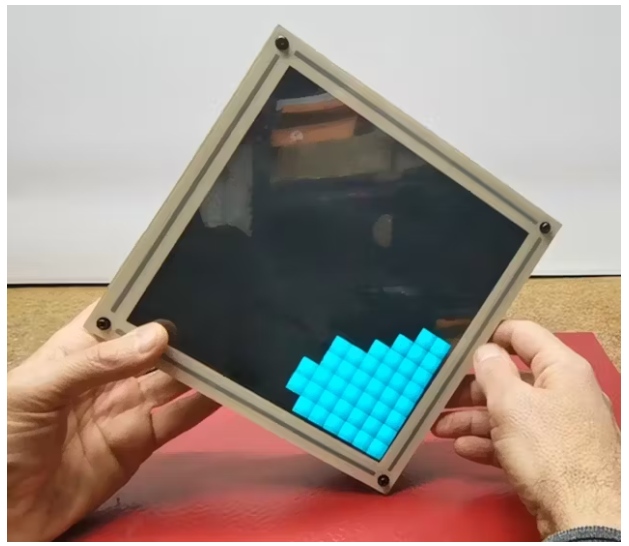

現在讓我們看看這個設備在實際條件下的表現。我會給你一些不同的情況，你可以嘗試許多不同的物理常數組合。

最后是一個簡短的結論。這個簡單的裝置僅作為幾種不同流體運動方式的視覺呈現，即主要作為描述流體動力學的視覺有趣玩具。

本文編譯自hackster.io
