MOSFET將是下述內容的主要介紹對象，通過這篇文章，小編希望大家可以對MOSFET的相關情況以及信息有所認識和了解，詳細內容如下。

一、并聯MOSFET有何優勢

與線性或非線性其他任何組件一樣，同一組件或電路網絡的多個組件可以并聯連接。對于功率MOSFET，BJT或原理圖中的其他組件組也是如此。對于必須在兩個端子上供電的MOSFET等3端子設備，所涉及的配置可能不太直觀。下圖顯示了一個電源轉換器的示例，其中四個MOSFET在轉換器的輸出側并聯連接。

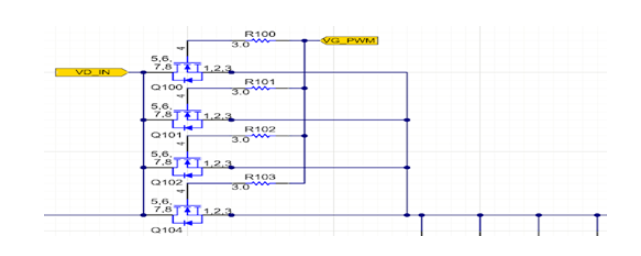

DC-DC轉換器系統中并聯的四個功率MOSFET

請注意，每個MOSFET的柵極上都有一個小電阻（稍后我將解釋原因）。VG_PWM端口上還有一個來自同步驅動器的柵極脈沖，用于同時切換每個MOSFET。換句話說，這些MOSFET并非以級聯方式驅動；它們被驅動使得它們?nèi)繉ú⒃试S電流在同一時刻流動。

以這種方式連接MOSFET的優勢在于，每個MOSFET均可用于向負載提供較低的電流。換句話說，假設每個MOSFET的導通狀態電阻相同，則總電流在每個MOSFET中平均分配。這允許每個功率MOSFET提供高電流，同時仍具有高電流裕度，從而減少了它們產生的熱量。

并聯功率MOSFET的典型分析中沒有包括兩點：MOSFET中的寄生效應。寄生效應已經在實際組件中造成帶寬限制，濾波或諧振效應。但是，當我們有多個由高頻PWM信號并行驅動的功率MOSFET時，它們的寄生效應會相互影響，從而增加了開關期間產生不希望有的振蕩的可能性。然后，這將顯示為系統輸出上的故障，并可能導致受害MOSFET過熱。

二、?MOSFET開關損耗是怎么回事

?MOSFET的開關損耗主要包括開通過程和關斷過程中的能量損失。?

開通過程中的開關損耗

在開通過程中，MOSFET的柵極電荷特性起著關鍵作用。從t0時刻開始，柵源極間電容開始充電，柵電壓逐漸上升。在VGS電壓從0增加到開啟閾值電壓VTH前，漏極沒有電流流過。當VGS電壓從VTH增加到米勒平臺電壓VGP時，漏極電流開始增加，但柵極電壓保持不變，直到漏極電流達到系統最大電流ID。這一過程中，主要的開關損耗發生在t2和t3時間段，即米勒平臺期間?。

關斷過程中的開關損耗

在關斷過程中，MOSFET的自然零電壓關斷特性使得關斷損耗較小。具體來說，當柵極電壓降低到低于漏極電壓時，MOSFET進入關斷狀態，此時漏極電流逐漸減小到零，而漏極電壓保持不變。由于關斷過程中沒有大的電流變化，因此關斷損耗相對較低?。

影響開關損耗的主要參數

?柵極電荷（Qg）?：柵極電容充電所需的能量與柵極電荷有關。使用更低的Vgs可以減少開關損耗?。

?導通電阻（RDS(on)）?：導通電阻越小，MOSFET在導通狀態下的功耗越低?。

?驅動電阻（Rg）?：柵極電阻的大小也會影響開關損耗，較小的Rg可以減少開關時間，從而降低損耗?。

上述所有信息便是小編這次為大家推薦的有關MOSFET的內容，希望大家能夠喜歡，想了解更多有關它的信息或者其它內容，請關注我們網站哦。
