對于許多DIY項目來說，擁有一個靈活的模塊化電池組是必不可少的。這就是為什么我設計了這個4S電池組PCB，允許容易的電池安裝和拆卸。與傳統的焊接電池組不同，這種設計讓我可以毫不費力地更換電池，非常適合臨時或可重復使用的設置。無論是RC項目，便攜式電源應用還是測試不同的電池單元，該P(yáng)CB都簡化了過程，同時確保了安全可靠的連接。

特別感謝PCBWay提供高質量的pcb，使這個項目成為可能。他們的精密制造和卓越的構建質量確保了完美和耐用的設計!

步驟1：開始設計PCB

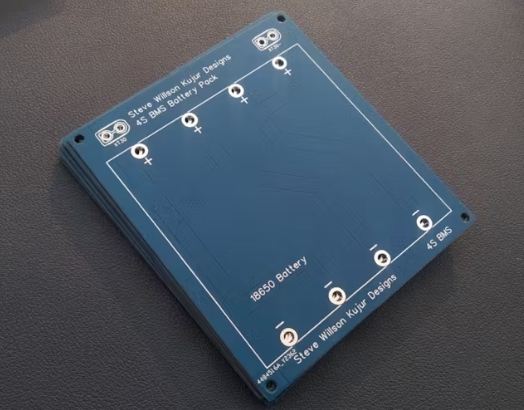

設計PCB -主要?dú)w功于Steve wilson。它包括4s電池槽在前面和XT30公-母連接器的電源輸入和輸出。另外，在另一邊有4s BMS(電池管理系統)的地方，以確保電池組的安全。您可以從給定的鏈接獲取Gerber文件。

步驟2：訂購PCB

對于PCB Prototype，我總是選擇PCBWay，因?yàn)镻CBWay以其一流的質量，精確的制造和合理的價格而聞名。無論您是業余愛好者還是專業人士，他們都提供快速交貨和出色的客戶支持，使他們成為PCB制造的首選。從PCBWay訂購PCB非常簡單且有益!只需使用此鏈接注冊并免費獲得您的第一個PCB。注冊后，通過點擊“現在報價”上傳您的Gerber文件，選擇您的規格，檢查價格，并確認細節。之后，下訂單，付款，讓PCBWay處理剩下的事情。您的高品質PCB將被精密制造，并運送到您的家門口。

步驟3:PCB組裝

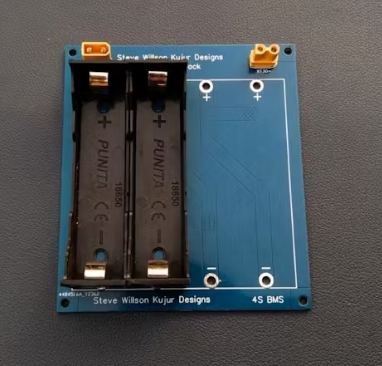

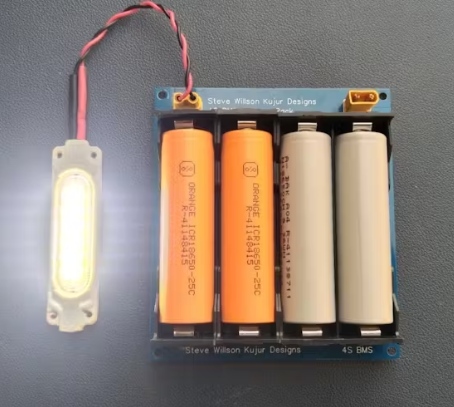

從PCBWay收到PCB后，簡單地將組件一個接一個地放在PCB上并開始焊接。首先將4個電池槽和兩個XT30連接器放在那里并焊接。然后在背面放置在PCB上的4s BMS和匹配的墊，一旦墊得到匹配，錫第一針烙鐵和之后，焊接所有的墊一個接一個，你就完成了!為獲得更好的焊接效果，請使用異丙醇清潔PCB。現在PCB完全組裝好了。

步驟4：給電池充電

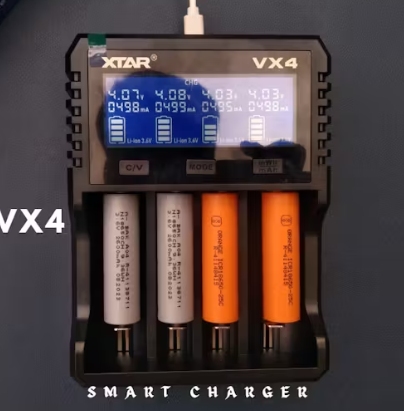

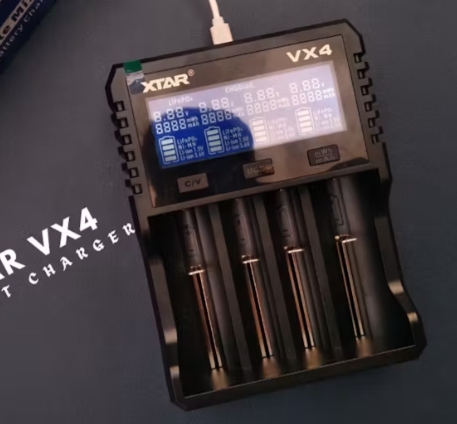

在制造電池組之前，必須將所有電池充滿電。所以為了給電池充電，我使用了最智能的電池充電器——XTAR VX4!這款高性能充電器設計用于安全有效地為各種鋰離子和鎳氫電池充電。智能充電系統，自動檢測電池類型，調節充電電流，確保最佳性能。VX4支持Type-C輸入，4個獨立插槽，支持快速充電模式，充電快速可靠。它還包括多種安全保護，如過充，短路和溫度控制，使其成為電池愛好者和專業人士的必備產品。用XTAR VX4智能地為你的電池充電。

步驟5：放置電池

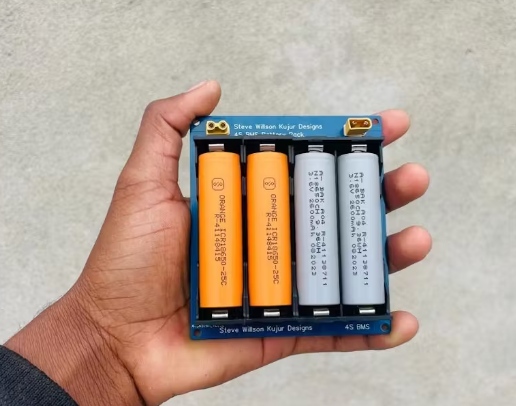

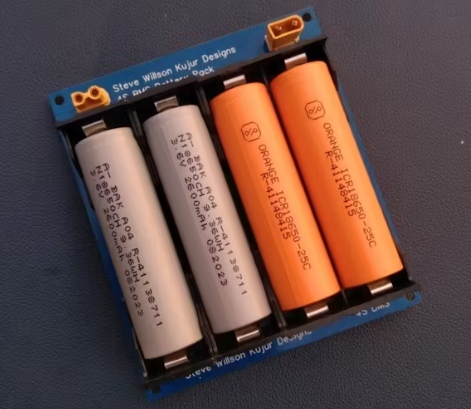

在使用特定的充電器(如VX4)為PCB完全充電后，將所有電池逐個小心地放在其插槽中。安裝完所有電池后，這個項目就完全可以使用了。

步驟6：測試

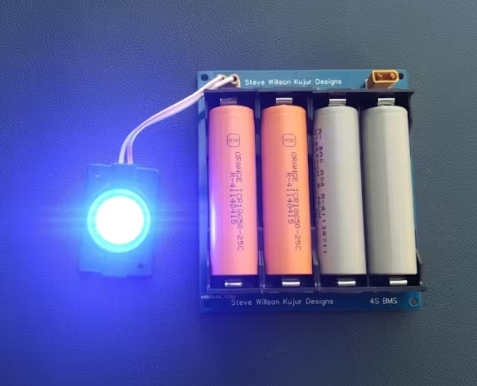

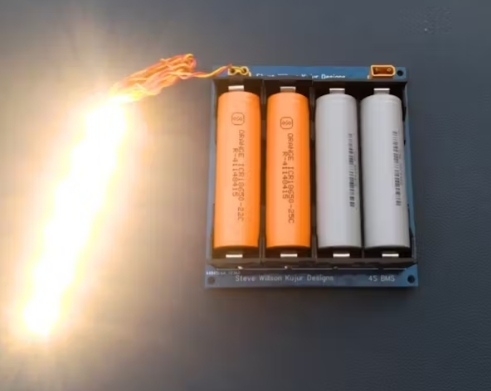

雖然測試它的表現比我預期的要好，但我測試了LED、加熱元件、35w燈絲燈泡等多種東西，是的，它表現得非常好。在我的結論中，這個項目是最好的使用，無論何時你想要一個電池組，而不會永遠失去你的電池。使用后，只需將電池從插槽中取出，并在任何其他地方使用。而且它比你的電池組便宜!
