Hexabitz Biosignal Logger是一款功能強大的便攜式工具，用于使用Hexabitz單導聯EXG Monitor (H2BR0x)捕獲生物信號數據。本項目旨在通過一個簡單易用的設備，方便用戶收集和分析生物信號的過程。

關鍵特性

1. 實時數據采集：Hexabitz生物信號記錄儀可以直接從H2BR0x單元實時采集生物信號數據。

2. 易用性：使用BOS命令行對設備進行控制和采樣，使其對開發人員和研究人員非常友好。

3. 模塊化連接：Hexabitz的模塊化設計可以根據需要輕松集成和添加其他單元。

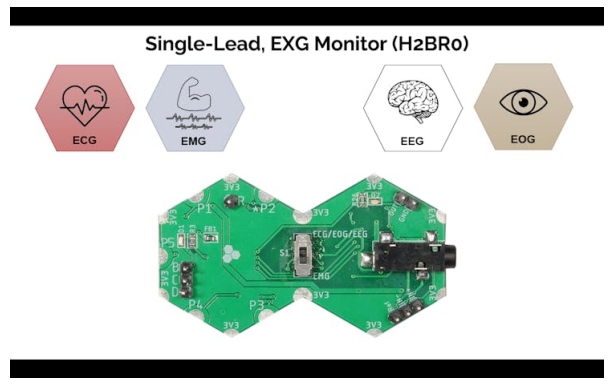

單引腳，EXG監視器(H2BR0x)：

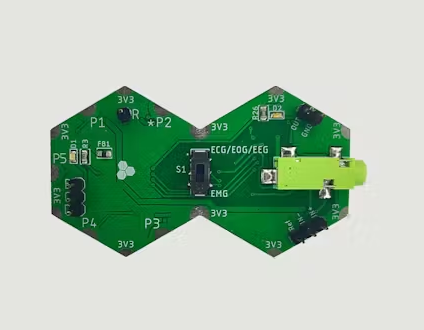

Hexabitz單導聯EXG監測模塊(H2BR0)是一種可以記錄來自心臟(ECG)，大腦(EEG)，眼睛(EOG)和肌肉(EMG)的出版級生物電位信號的模塊之一。

是什么讓它與眾不同?

?記錄出版質量的生物電位信號，如ECG， EMG， EOG或EEG。

?小尺寸允許易于集成到移動和空間有限的項目。

?H2BR0基于STM32G0單片機。

?使用我們易于使用的api編寫高級C代碼。

?您可以連接到外部硬件或與其他Hexabitz模塊組合!

?該模塊配備了開源的MATLAB接口。

它是如何工作的

1. 硬件設置:

為了訪問計算機的串行COM端口，請使用您首選的串行終端仿真器工具，并通過USB-to-UART電纜到達Hexabitz CLI。

如果您使用的是標準的FTDI USB-UART 3.3V電源和通信電纜，請參考以下說明正確連接彩色電纜：

紅色(VCC) >> 3.3V(頂部電源墊，即邊角墊)。

黑色(GND) >> GND(底部電源墊，即邊角墊)。

黃色(RXD) >> MCU TXD(頂部通訊墊，即側邊墊)。

橙色(TXD) >> MCU RXD(底部通信墊，即側邊墊)。

2. 軟件配置:

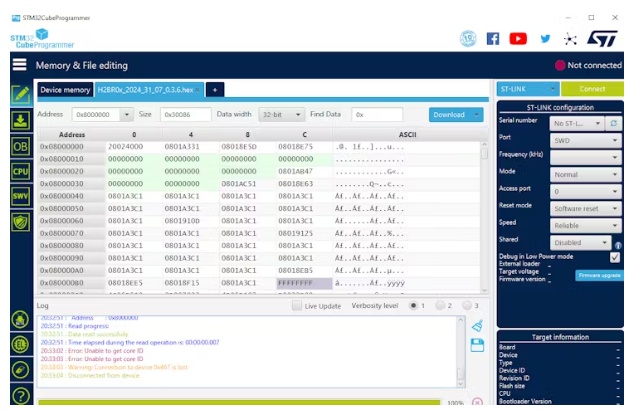

0. 更新模塊固件：有三種簡單的方法可以獲得你想要的版本的預編譯固件HEX文件，而無需克隆和編譯固件：

?導航到模塊網站頁面，資源選項卡并下載最新固件版本的HEX文件。

?訪問GitHub上的模塊固件存儲庫并單擊發布，最近的版本應該顯示與其相關的HEX文件。

訪問GitHub上的模塊固件存儲庫，并導航到代碼中的編譯文件夾。該文件夾包含當前和以前版本的HEX文件。如果您有本地副本，只需復制您想要的版本即可。如果您正在在線瀏覽存儲庫，請單擊HEX文件，然后單擊Raw以顯示和下載該文件。您還可以使用Clone或download按鈕下載整個存儲庫的zip文件夾。

1. 從這里安裝MobaXtrem

2. 將FTDI USB轉UART串口線連接到USB集線器。

3. 焊接一個頭連接器到模塊的一個電源端口。

4. 將FTDI線纜的紅色一端連接到exg模塊電源接口頂部。

5. 將FTDI線纜的黑色線連接到模塊電源接口底部。

6. 將FTDI線纜的黃色線連接到模塊P2端口的頂部。

7. 將FTDI線纜的橙色線連接到模塊的P2端口底部。

8. 您應該看到模塊上單個紅色LED指示燈閃爍。

9. 打開MobaXtrem，選擇以下設置：

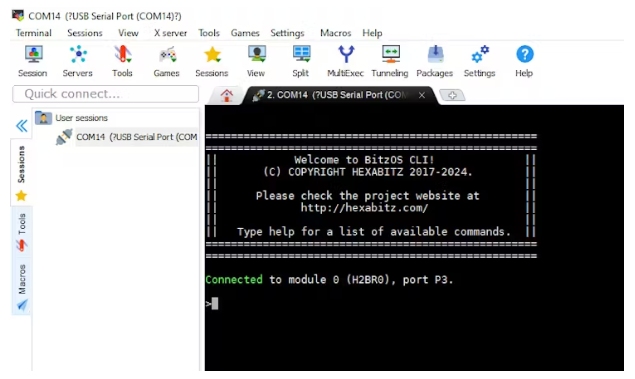

10. 在命令窗口按回車鍵，您應該看到BOS CLI的歡迎消息。如果你拼錯了一個字母，你可以使用退格鍵。

注意：打開端口后，按ENTER鍵盤鍵開始通信會話。您應該看到下面顯示的CLI歡迎消息，其中包含已連接模塊及其匹配的陣列端口的ID號。注意，如果模塊是原生的，即不是通過固定或探索拓撲的數組的一部分，它將顯示為ID = 0(除非您更改代碼中的默認ID)。

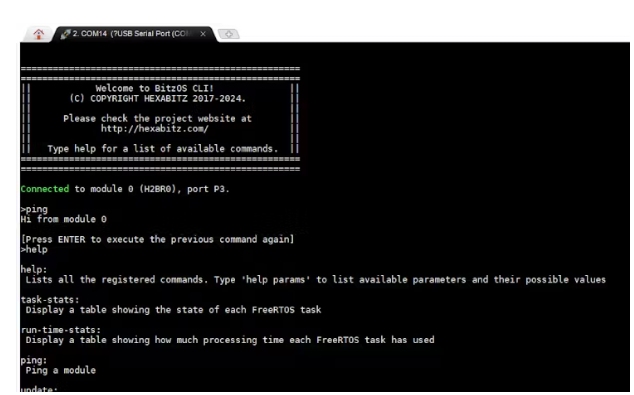

11. 輸入ping(并按enter)，您將看到模塊上的單個指示燈LED閃爍，終端上顯示響應消息。

12. 鍵入help以查看可用命令的列表。

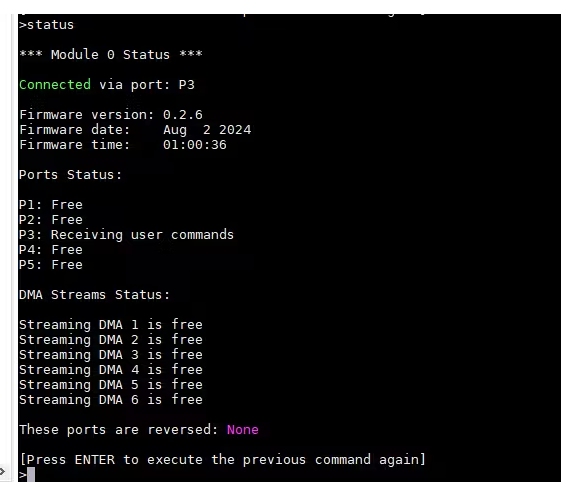

13. 輸入status查看模塊端口、固件等的報告。

一般使用提示

隨時輸入help查看該模塊(以及該固件)中啟用的命令列表。您可以使用status命令找出固件版本、編譯時間和日期。

如果您拼錯了一個命令，您可以使用BACKSPACE鍵盤鍵刪除最后一個字符并用正確的字符替換它們，只要您還沒有按ENTER。退格鍵在終端窗口中實際上不像在常規文本編輯器中那樣工作，但它在CLI中仍然可以正常工作。您不能從終端窗口清除字符，例如，當您按下BACKSPACE鍵時，閃爍的光標將向后移動一步，但前一個字符將保持顯示。但是，它將從CLI緩沖區中刪除。如果您寫入一個新字符，它將取代終端窗口上的舊字符，并將其添加到CLI緩沖區中。

如果您拼錯命令并按ENTER，它將被忽略，并且您將得到一條錯誤消息“command not recognized”。如果您在命令中輸入的參數比預期的少，也會發生這種情況。如果您鍵入的參數多于所需的參數，那么額外的參數將被忽略。命令參數由至少一個空格(space鍵)分隔，并將根據它們的順序?qū)λ鼈冞M行解析。

如果在參數之間鍵入多個空格，它們將被正確解析。但是，每個命令(即行)中的最大字符數不應超過49個(它可以在代碼中進行調整)。

如果你沒有寫任何東西就按ENTER，最后一個命令將被重復。

所有CLI命令和參數都不區分大小寫，這就是為什么用小寫、大寫或混合大小寫書寫都能被完全識別的原因。

它通過其ID前綴#(例如#7)或別名來引用每個模塊。

命令:

從心電信號中獲取正常樣本和濾波樣本：

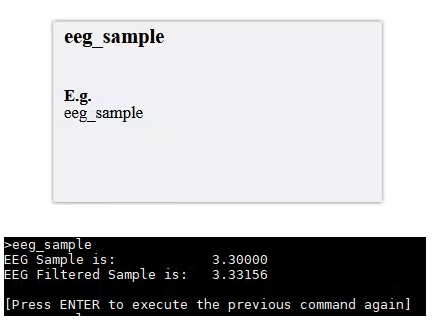

從腦電信號中獲取正常樣本和濾波樣本：

從肌電信號中獲取正常樣本和濾波樣本：

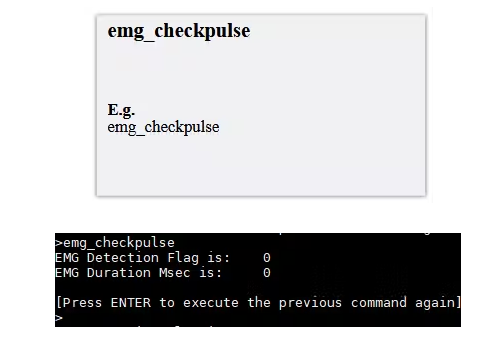

判斷肌電信號超過閾值的持續時間：

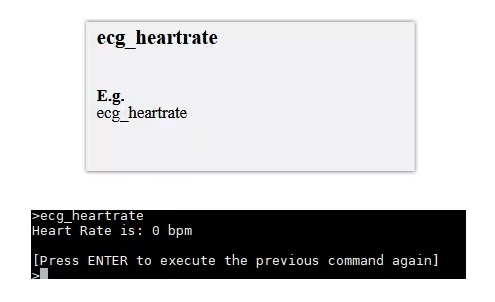

從心電信號中提取心率：

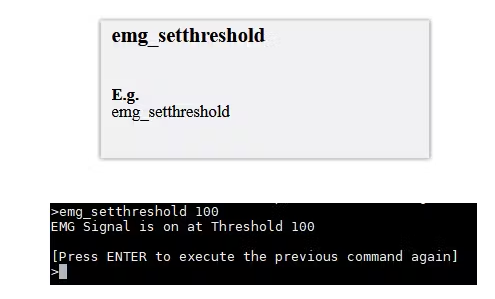

建立0 ~ 100范圍內的肌電信號閾值：

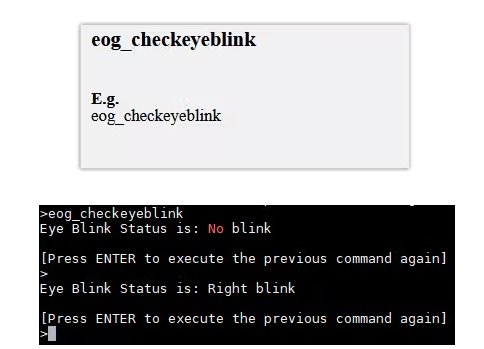

根據電極定位檢測眼球運動模式(快速右或左，上或下);

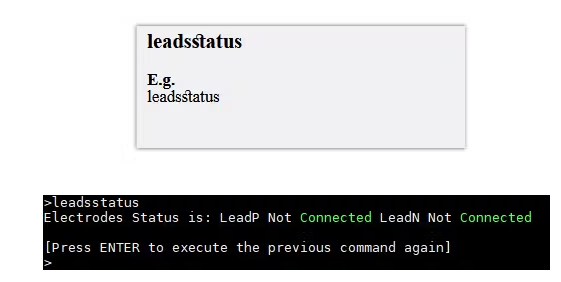

監測電極狀態;

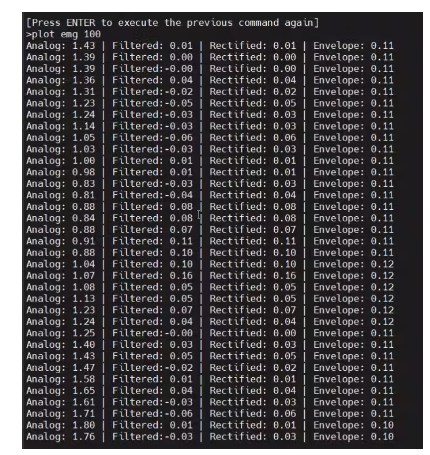

plot exg (nummofsample: minimum=100)：

3. 數據收集和分析：一旦系統設置和配置，開始收集生物信號樣本。

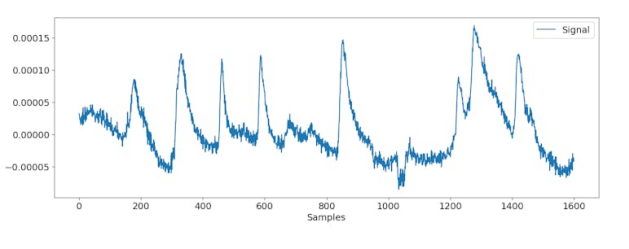

現在我們已經將流數據保存在data.txt中，我們可以使用Python讀取并繪制數據。我們將使用matplotlib庫進行可視化。

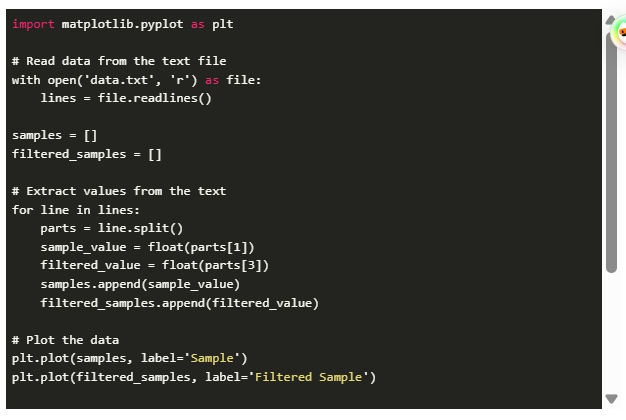

使用以下Python腳本讀取EOG數據并繪制它：

Python代碼說明

讀取數據：腳本從Data .txt中讀取數據。

提取值：它處理每一行提取樣本和filteredSample值。

繪制數據：它使用matplotlib在圖上繪制這些值，提供數據趨勢的可視化表示。

本文編譯自hackster.io
