將您的樹莓派Pico變成帶有觸摸屏界面的USB-HID設備!在這個項目中，我們將在Arduino IDE中設置編程環境，為3.5”Pico Touch LCD屏蔽配置庫，測試基本功能，創建簡單的按鈕(用于復制和粘貼)，顯示自定義圖標，甚至使用Windows環境變量來啟動程序。

設置編程環境

安裝Arduino IDE

?從Arduino官方網站下載Arduino IDE并將其安裝到您的計算機上。

?安裝完成后，打開Arduino IDE。

?轉到File > Preferences。

查找其他董事會管理器URL并添加以下URL：

單擊OK保存更改。

安裝Raspberry Pi Pico單板包

?進入Tools > Board > Boards Manager....

?在搜索欄中，輸入Pico。

?安裝Raspberry Pi Pico/RP2040 (Earle F. Philhower， III) -版本3.9.1(或最新版本)。

?安裝完成后，選擇“Tools > Board > Raspberry Pi RP2040 Boards > Raspberry Pi Pico”。

安裝所需的庫

?通過Tools > Manage Libraries打開庫管理器。

?搜索TFT_eSPI并安裝它。

?重復TFT_eWidget和Adafruit_TinyUSB。

配置TFT_eSPI

?導航到Arduino庫文件夾。通常，它位于：Documents/Arduino/libraries/TFT_eSPI

?您將找到一個User_Setup_Select.h和一個名為user_setup的文件夾。

?將downloadduser_setup_select .h復制到TFT_eSPI主文件夾中(覆蓋現有文件夾)。

?將下載的setup60_rp2040_ili9341 .h復制到user_setup子文件夾中。

Arduino“Tools”菜單設置

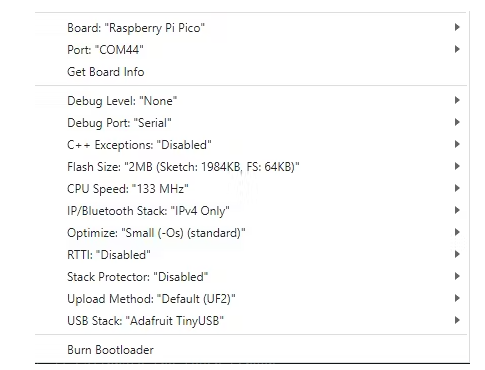

確保您選擇了：

第一個測試：硬件和庫驗證

配置完軟件環境后，是時候測試Raspberry Pi Pico和顯示屏蔽了。

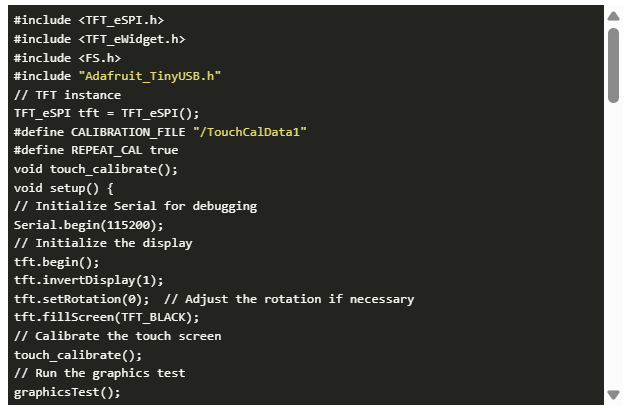

下面是一個示例草圖(initialTest.ino)，它檢查了顯示器的基本功能，包括一些圖形測試和觸摸校準。您可以將下面的代碼粘貼到新的Arduino草圖中，或者打開initialTest。你下載的文件附帶的Ino。

這段代碼是做什么的?

?初始化屏幕，校準觸摸屏(并將校準數據保存到flash文件系統)，然后執行快速圖形測試(線、矩形、圓和文本)。

?不斷切換反轉顯示，以便您可以看到效果。

創建簡單的按鈕：復制和粘貼

接下來，我們將添加觸摸屏按鈕，以便Pico可以通過USB向您的計算機發送類似鍵盤的命令。這是通過Adafruit_TinyUSB實現的，它允許您的Pico充當人機接口設備(HID)。

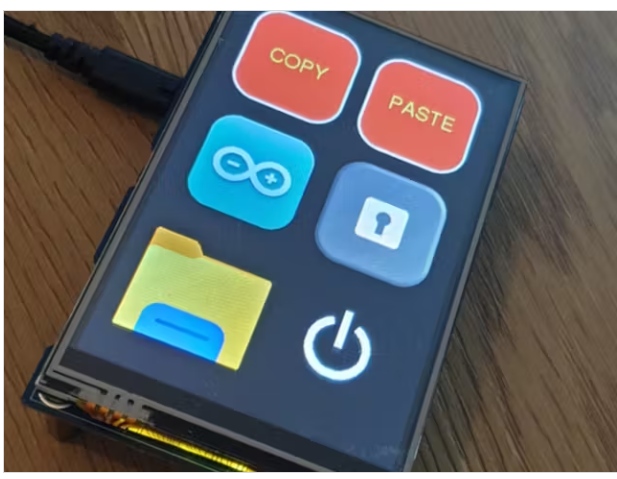

下面是一個簡單的例子，創建了兩個標簽為“復制”和“粘貼”的按鈕。為此，使用example_SimpleButtons.ino

編譯警告說明

在編譯時，您可能會看到關于將字符串常量轉換為char*的警告。發生這種情況是因?yàn)锽uttonWidget類使用char*作為label參數，但是“COPY”和“PASTE”是字符串字面值(它們是const char*)。盡管有警告，代碼仍然可以工作。理想情況下，您應該修改ButtonWidget類以接受const char*來避免警告。

顯示圖標：將PNG圖像轉換為C數組

您可以在按鈕上添加圖標而不是文本標簽。例如，您可能希望顯示一個小的PNG圖像。為此，您將PNG文件轉換為C數組，然后在屏幕上繪制它。

轉換工具：“ImageConverter 565 V1.2”

?從GitHub下載UTFT庫(作為.zip)。

?解壓縮它，然后導航到其中的Tools文件夾。

?運行ImageConverter 565 V1.2工具。

?點擊打開圖像，選擇你的。png文件(例如，arduino.png)。

?單擊Save以生成包含像素?cái)?shù)據的.c文件。

在該.c文件中，您將發現一個16位值的大數組。將該數組復制到一個新的頭文件中(例如，ardicon.h)。同時為寬度和高度定義兩個變量(例如，ardicon_w = 128;和ardicon_h = 128;)。

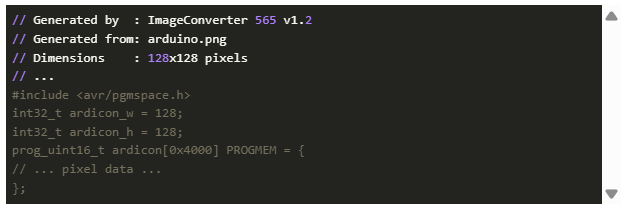

你的ardicon.h可能看起來像這樣在頂部：

在草圖中使用圖標

?將ardicon.h復制到草圖文件夾中。

?#在你的代碼中包含“ardicon.h”。

?確保你有tft.setSwapBytes(true);如果顏色出現錯誤，則在調用pushImage()之前。

使用example_Button_with_icon。添加一個新按鈕并在其上繪制圖標：

使用Windows環境變量分配操作

自定義按鈕動作的一個強大方法是使用Windows環境變量。例如，您可以創建一個環境變量來存儲Arduino IDE的路徑，然后讓一個按鈕自動啟動它。

創建一個新的環境變量(Windows)

?按Windows鍵，搜索“控制面板”。

?在“系統和安全”下，單擊“系統”。

?.在左側選擇“高級系統設置”。

?在“系統屬性”窗口中，單擊“環境變量”。

?在User變量(僅限當前用戶)或System變量(所有用戶)下，單擊New。

?輸入一個變量名(例如，ARDU)并將其值設置為Arduino IDE可執行文件的路徑。

?通過在所有對話框窗口上單擊OK來保存這些更改。

?使用方法：按WIN + R，輸入%ARDU%打開Arduino IDE。

示例：從按鈕啟動Arduino IDE

下面是一個草圖(example_startArduino.ino)，它演示了如何打開Windows“運行”對話框，輸入%ARDU%，然后按Enter：

當你點擊圖標時，Pico模擬按下Windows + R，然后輸入%ARDU%，然后按Enter，啟動Arduino IDE。

擴展：增加三個帶有圖標的按鈕

通過遵循上述相同的原則，您可以用多個按鈕填充屏幕，每個按鈕都有不同的圖標和操作。例如，你可以為鎖定電腦、打開文件資源管理器或關閉電腦指定快捷方式。

想法是完全一樣的：

?創建其他ButtonWidget實例。

?將新的PNG圖標轉換為。h文件。

?使用pushImage()在每個按鈕的區域上繪制它們。

?將按鈕的按下動作映射到您想要自動執行的擊鍵/快捷鍵。

草圖FullDisplay。Ino包含六個按鈕(您將需要所有圖標文件)。由于圖標是這個項目獨有的，如果您想擴展自己的圖標，只需復制該結構即可。代碼為每個圖標引用額外的。h文件(例如，Ardicon.h, Exploricon.h, Lockicon.h, Pwdownicon.h)，每個文件都必須從PNG圖像中生成。

原理保持不變：每個按鈕都有一個按下和釋放功能，觸發一系列的HID鍵盤報告。
