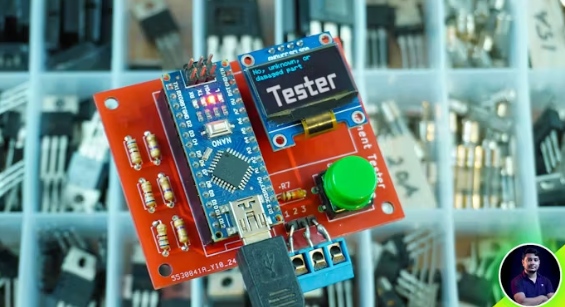

即時測試任何電子元件!這款DIY多元件測試儀可精確識別晶體管、電容器和二極管。

介紹

這個簡單但功能強大的組件測試儀可以識別和測試各種電子元件，包括led，晶體管，電感，電容器和二極管。對于電子愛好者、學生和專業人士來說，它是一個必不可少的工具，他們需要一種快速有效的方法來診斷組件。

特性

?測試多種組件：led，晶體管，二極管，電容器和電感。

?自動檢測：識別組件類型并顯示值。

?用戶友好的界面：操作簡單，設置最少。

?緊湊和便攜：很容易建在一個小的外殼。

?低功耗：可使用9V電池或USB電源。

它是如何工作的

該設備通過向被測部件(CUT)發送小測試信號并分析其響應來工作?；陬A定義的特性，測試器確定組件是否具有功能，并識別其參數，如電阻、電容或半導體極性。

線路圖

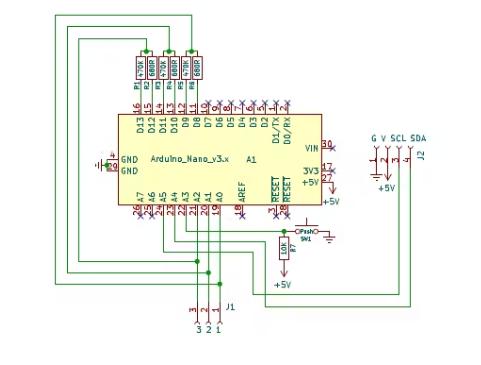

下面是元器件測試儀的電路圖：

該電路由微控制器、顯示器(如果適用)、測試接口和支持元件(如電阻和電容)組成。

組件的要求

?單片機:ATmega328P

?顯示：16x2 LCD或OLED

?電阻：1kΩ， 10kΩ， 470Ω

?電容器：100nF， 10μF

?led：指示燈led

?二極管:1 n4148

?晶體管：BC547， BC557

?電感器：根據需要提供各種值

?按鈕：用于模式選擇

?電源：9V電池或直流適配器

?插座/探頭：用于連接被測組件

分步組裝指南

步驟1：收集組件

確保您擁有上面列出的所有必需組件。

步驟2：準備電路板

如果使用PCB，請按照原理圖將微控制器、電阻器、電容器和其他所需組件焊接到電路板上。

步驟3：連接測試探頭

將測試探頭或插座安裝在將插入組件進行測試的地方。

步驟4：給電路供電

把合適的電源接到電路上。

步驟5：測試組件

?將元件插入指定的槽位或探頭。

?按測試按鈕。

?閱讀顯示的輸出(如果適用)或檢查LED指示燈的通過/失敗結果。

測試和使用

測試led燈:

?將LED插入探針。

?如果它朝一個方向亮，它就是功能性的。

測試晶體管:

?將晶體管插入測試儀。

?該器件將確定它是NPN還是PNP晶體管并檢查故障。

測試電容:

?連接電容并讀取顯示器上的電容值。

測試二極管:

?測試儀將確定極性并測量二極管兩端的電壓降。

測試電感:

?測試儀將測量電感值并檢查連續性。

高級功能:

?自動校準：測試儀可自動校準，提高精度。

?電池監測：在9V電源供電時顯示電池電壓。

?自測模式：確保測試器本身正常工作。

?多種顯示選項：適用于LCD1602， OLED或諾基亞5110顯示器。

可能的改進

?藍牙連接：將測試結果發送到移動應用程序。

?WiFi集成：將測試數據記錄到基于云的數據庫。

?圖形顯示：使用TFT顯示顯示實時波形。

結論

這種通用元器件測試儀是一種方便、高效的電子元器件診斷工具。它可以幫助用戶在電路中使用故障部件之前快速識別故障部件并確保其正常功能。具有最小的組件和易于組裝，這是一個優秀的DIY項目，任何電子愛好者。
